Step 2 - Baumer Hogs 71 Montage- Und Betriebsanleitung

5

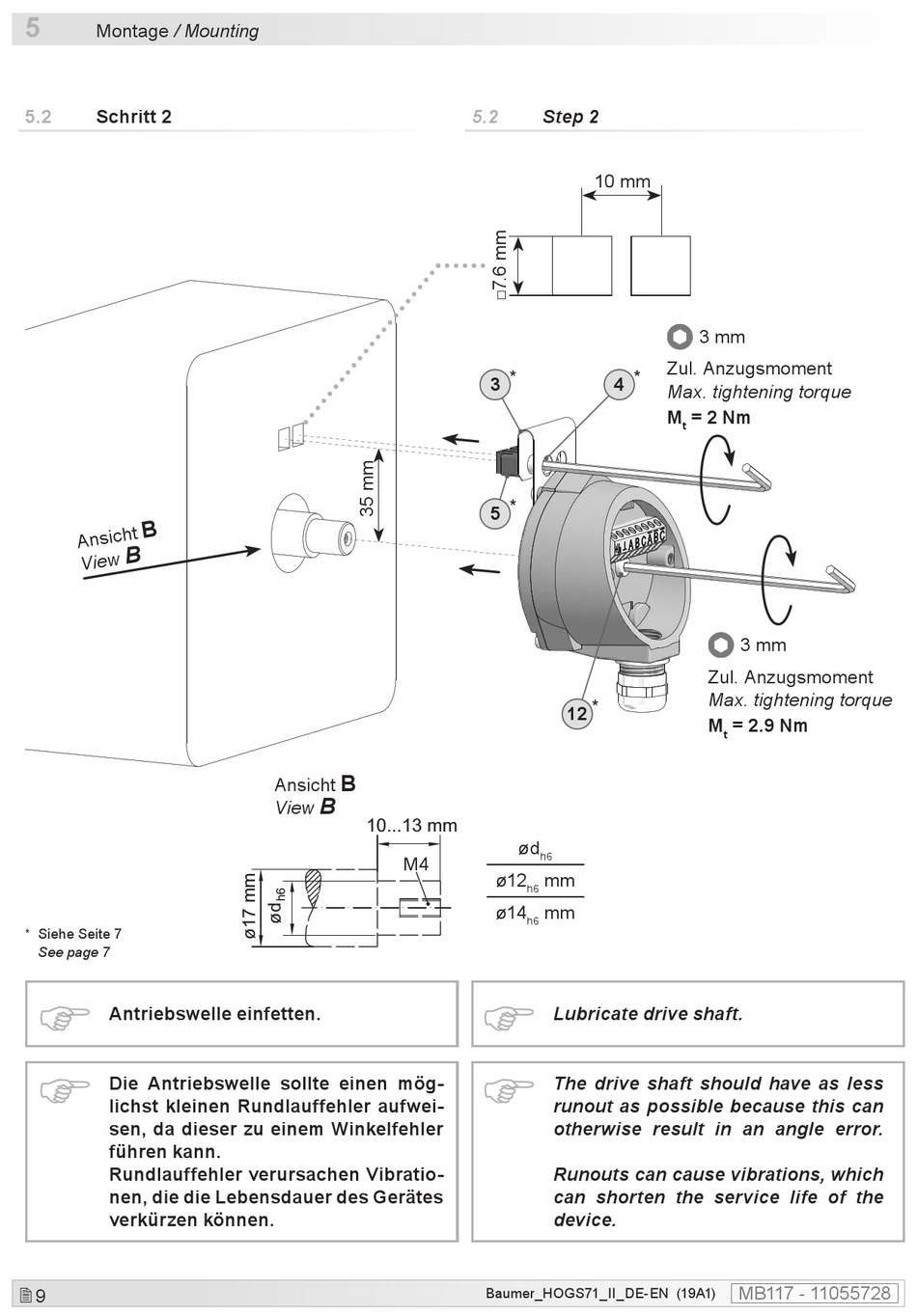

Montage / Mounting
5.2 Schritt 2
* Siehe Seite 7
See page 7
Antriebswelle einfetten.
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann.
Rundlauffehler verursachen Vibratio-
nen, die die Lebensdauer des Gerätes
verkürzen können.
 9
B
Ansicht
B
View
10...13 mm
M4
5.2

Step 2

10 mm
* *
3 4
*
5
12 *
ød
h6
ø12 mm
h6
ø14 mm
h6
Lubricate drive shaft.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error.
Runouts can cause vibrations, which
can shorten the service life of the
device.
Baumer_HOGS71_II_DE-EN (19A1)
3 mm
Zul. Anzugsmoment
Max. tightening torque
M = 2 Nm
t
3 mm
Zul. Anzugsmoment
Max. tightening torque
M = 2.9 Nm
t
MB117 - 11055728
