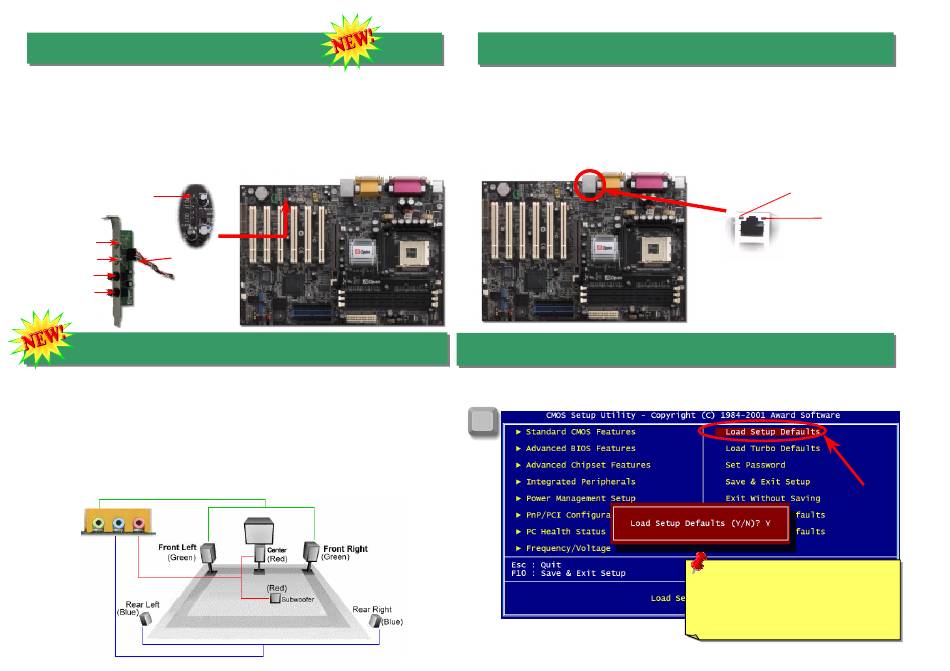

10. S/PDIF-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch optische
Fasern beeindruckende Soundqualität bietet. Außerdem bietet es digitale Audioqualität anstatt
analoger. Normalerweise gibt es wie gezeigt zwei S/PDIF-Ausgänge: Einen für den RCA-Anschluss
(der von den meisten Audiogeräten verwendet wird) und einen für den optischen Anschluss (mit
besserer Audioqualität). Über ein spezielles Audiokabel können Sie den SPDIF-Anschluss mit dem
S/PDIF-Audiomodul verbinden, in dem sich der S/PDIF-Digitalausgang befindet. Um diese Funktion
optimal ausnützen zu können, müssen Sie aber ein Lautsprecher mit S/PDIF-Unterstützung haben,
dessen SPDIF-Digitaleingang mit dem SPDIF-Digitalausgang verbunden werden kann.
Pin 1
S/PDIF OUT (RCA)
S/PDIF IN (RCA)
S/PDIF-
Kabel
S/PDIF OUT (optisch)
S/PDIF IN (optisch)
S/PDIF-Modul
(User Upgrade Optional)
11. Super 5.1-Kanal-Audioeffekte
Dieses
Motherboard
ist
mit
einem
5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das innovative Design des
ALC650 können Sie Standard Line-Buchsen für Surround-Audioausgabe ohne Anschluss externer
Module verwenden. Um diese Funktion verwenden zu können, müssen Sie den Audiotreiber von der
Bonus-CD und eine Audioanwendung mit 5.1-Kanal-Unterstützung installieren. In den untenstehenden
Abbildung werden die Standard-Positionen aller Lautsprecher im 5.1-Kanal-Soundsystem dargestellt.
Bitte verbinden Sie die vorderen Lautsprecher mit dem grünen „Speaker Out"-Port. Schließen Sie die
hinteren Lautsprecher an den blauen "Line in"-Port an. Verbinden Sie schließlich den zentralen
Lautsprecher und den Subwoofer mit dem "MIC In"-Port.
ALC650
Codec
ausgestattet,
der
hochqualitative
12. Onboard 10/100 MB/Sek. LAN (für AX4PER-N)
Die South Bridge ICH4 verfügt über einen Onboard Fast Ethernet-Controller. Der
hochleistungsfähige RealTek 8100BL LAN-Controller bietet Ethernet-Funktionen mit
10/100 MB/Sek. für private und berufliche Verwendung. Der Ethernet- RJ45-Anschluss
befindet sich über den USB-Ports. Die grüne LED zeigt den Linkmodus an. Sie leuchtet
bei Verbindung mit einem Netzwerk und blinkt beim Datentransfer. Die orange LED zeigt
den Transfermodus an und leuchtet bei Datenübertragungen im 100MB/Sek.-Modus. Die
Funktion können Sie im BIOS aktivieren oder deaktivieren.
13. Anschalten und Aufrufen des BIOS-Setups
Schalten Sie den Computer an, nach dem Sie alle Jumper eingestellt und alle Kabel korrekt
angeschlossen haben. Rufen Sie das BIOS-Setup auf, indem Sie während des POST (Power
On Self Test) auf die Taste <Lösch> drücken.
Del
Grün/ACT
Orange/
Geschwindigkeit
Warnung: Laden Sie die "Load Turbo
Defaults" nur, wenn Sie sicher sind, dass
Ihre Systemkomponenten (CPU, DRAM,
HDD usw.) diese Turboeinstellungen
aushalten.
