4.2
Beschreibung der anzuwendenden Spannkraft
Die magnetische Befestigungskraft der Magnetsysteme von TECNOMAGNETE ist nachge-
wiesen und zertifiziert. Diese Kraft wird unter folgenden Bedingungen erzeugt:
- Kontaktfläche mit der Magnetplatte perfekt eben
- Kraft der mit der Magnetfläche in Kontakt stehenden Platte ausreichend, um die Tiefe des
Magnetfelds zu umfassen (siehe Hinweis *)
- der mit der Magnetfläche in Kontakt stehende Werkstoff besteht aus weichem Stahl
- völlige Abdeckung der Magnetfläche.
Die oben genannten Bedingungen (siehe Kapitel 2.2) stellen die unverzichtbaren technischen
Charakteristiken dar, um das Magnetsystem voll nutzen zu können.
Es ist darauf hinzuweisen, dass das System ST400IPC die automatische Bewertung der von
den Platten erzeugten Magnetkraft gestattet und daher die von der Presse maximal auf die
Magnetflächen anwendbare Kraft.

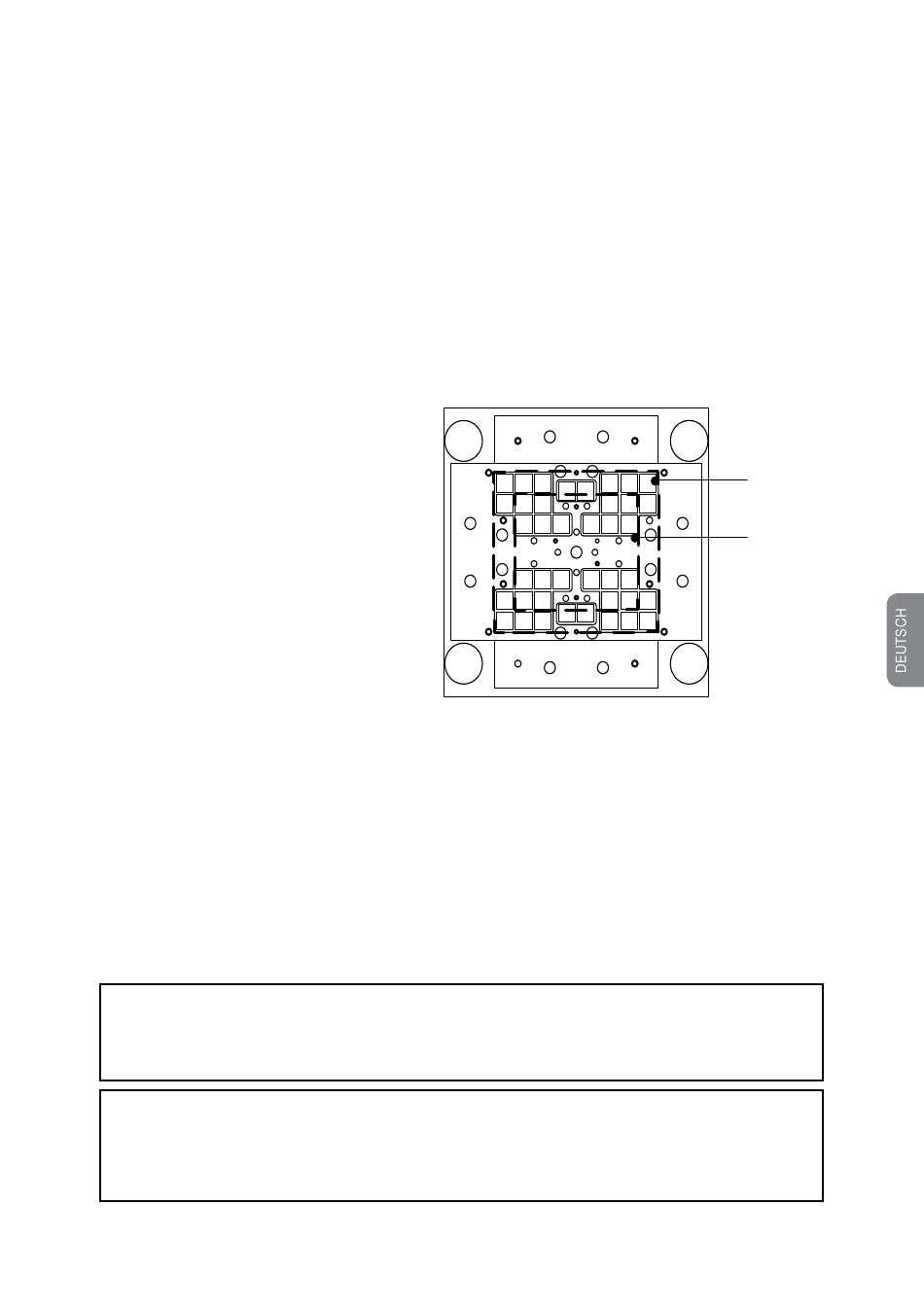

Beispiel anhand
System Kreis 80
FORM A (VOLLE UND PLANE KONTAKTOBERFLÄCHE):
- ANZ. BEDECKTE POLE
- HALTEKRAFT JEDES POLS
- HALTEKRAFT Fa
FORM B (VOLLE UND PLANE KONTAKTOBERFLÄCHE):
- ANZ. BEDECKTE POLE
- HALTEKRAFT JEDES POLS
- HALTEKRAFT Fa
TECNOMAGNETE empfiehlt eine Deklassierung der theoretisch berechneten Kraft
Fa von ca. 20 % und wo möglich die entsprechende Einstellung der Öffnungskraft
der Maschine.
* Hinweis: Um maximale Haltekraft auch bei Formen zu verwenden, die kleiner sind
als der Magnetbereich, eine Grundplatte anbringen, die so beschaffen ist, dass alle
Pole bedeckt werden und eine Mindeststärke von 25 mm aufweist bei Kreis 80,
mindestens 20 mm Kreis 62 und mindestens 15 mm Kreis 50.
Installations- Bedienungs- und Wartungsanleitung
= 36
= 1000 daN (Nach Kurve Kraft/Luftspalt siehe Kapitel 2.2
und oben beschriebene Bedingungen)
= 1000 x 36 = 36000 daN
= ~ 20
= 1000 daN (Nach Kurve Kraft/Luftspalt siehe Kapitel 2.2
und oben beschriebene Bedingungen)
= 1000 x 20 = 20000 daN
Ft = Fa x 0,8
Form A
Form B
Seite 161
