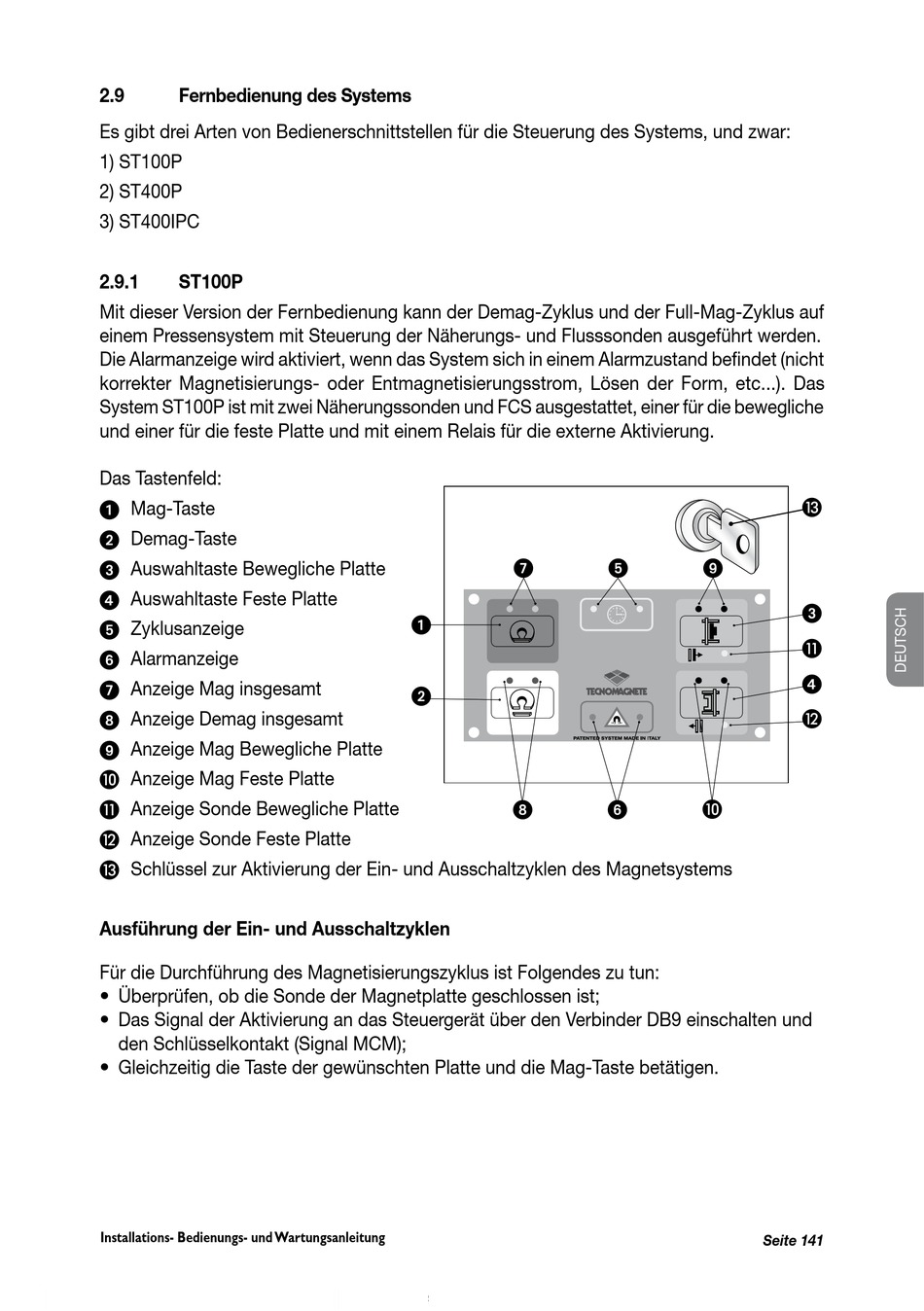

2.9
Fernbedienung des Systems
Es gibt drei Arten von Bedienerschnittstellen für die Steuerung des Systems, und zwar:
1) ST100P
2) ST400P
3) ST400IPC
2.9.1
ST100P
Mit dieser Version der Fernbedienung kann der Demag-Zyklus und der Full-Mag-Zyklus auf
einem Pressensystem mit Steuerung der Näherungs- und Flusssonden ausgeführt werden.
Die Alarmanzeige wird aktiviert, wenn das System sich in einem Alarmzustand befindet (nicht
korrekter Magnetisierungs- oder Entmagnetisierungsstrom, Lösen der Form, etc...). Das
System ST100P ist mit zwei Näherungssonden und FCS ausgestattet, einer für die bewegliche
und einer für die feste Platte und mit einem Relais für die externe Aktivierung.
Das Tastenfeld:
1 Mag-Taste
2 Demag-Taste
3 Auswahltaste Bewegliche Platte
4 Auswahltaste Feste Platte
5 Zyklusanzeige
6 Alarmanzeige
7 Anzeige Mag insgesamt
8 Anzeige Demag insgesamt
9 Anzeige Mag Bewegliche Platte
J Anzeige Mag Feste Platte
K Anzeige Sonde Bewegliche Platte
L Anzeige Sonde Feste Platte
M Schlüssel zur Aktivierung der Ein- und Ausschaltzyklen des Magnetsystems
Ausführung der Ein- und Ausschaltzyklen
Für die Durchführung des Magnetisierungszyklus ist Folgendes zu tun:
• Überprüfen, ob die Sonde der Magnetplatte geschlossen ist;
• Das Signal der Aktivierung an das Steuergerät über den Verbinder DB9 einschalten und
den Schlüsselkontakt (Signal MCM);
• Gleichzeitig die Taste der gewünschten Platte und die Mag-Taste betätigen.
Installations- Bedienungs- und Wartungsanleitung
7
1
2
8
5
9
6
J
Seite 141
M
3
K
4
L
