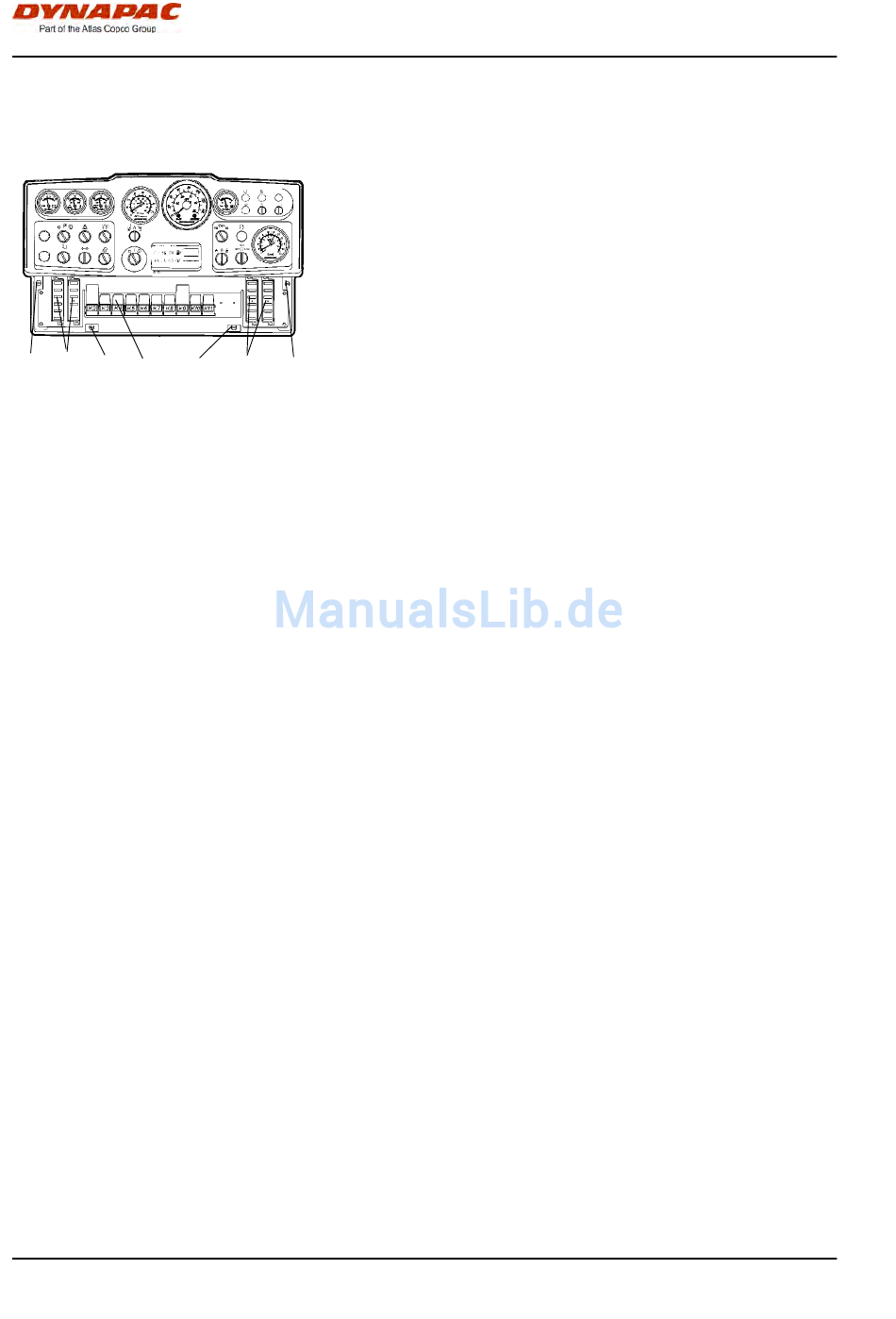

Abb. Armaturenbrett
1. Sicherungsdosen (4)
2. Schnellschrauben
3. Relais
36
2
2
1
ICA512-4DE1.pdf
Maschinenbeschreibung
Elektrische Anlage
Sicherungen
Das elektrische Regel- und Kontrollsystem ist mit 27
Sicherungen und 12 Relais abgesichert. Die Anzahl
hängt von der Menge des an der Maschine
angebrachten Zubehörs ab.
Die vier Sicherungsdosen (1) und Relais sitzen hinter
dem unteren Armaturenblech. Zum Öffnen des
Bleches die vier Schnellschrauben (2) um eine
1/4-Umdrehung gegen den Uhrzeigersinn drehen.
Die Maschine ist mit einer elektrischen 12-V-Anlage
und einem Wechselstromgenerator ausgerüstet.
2010-05-31
