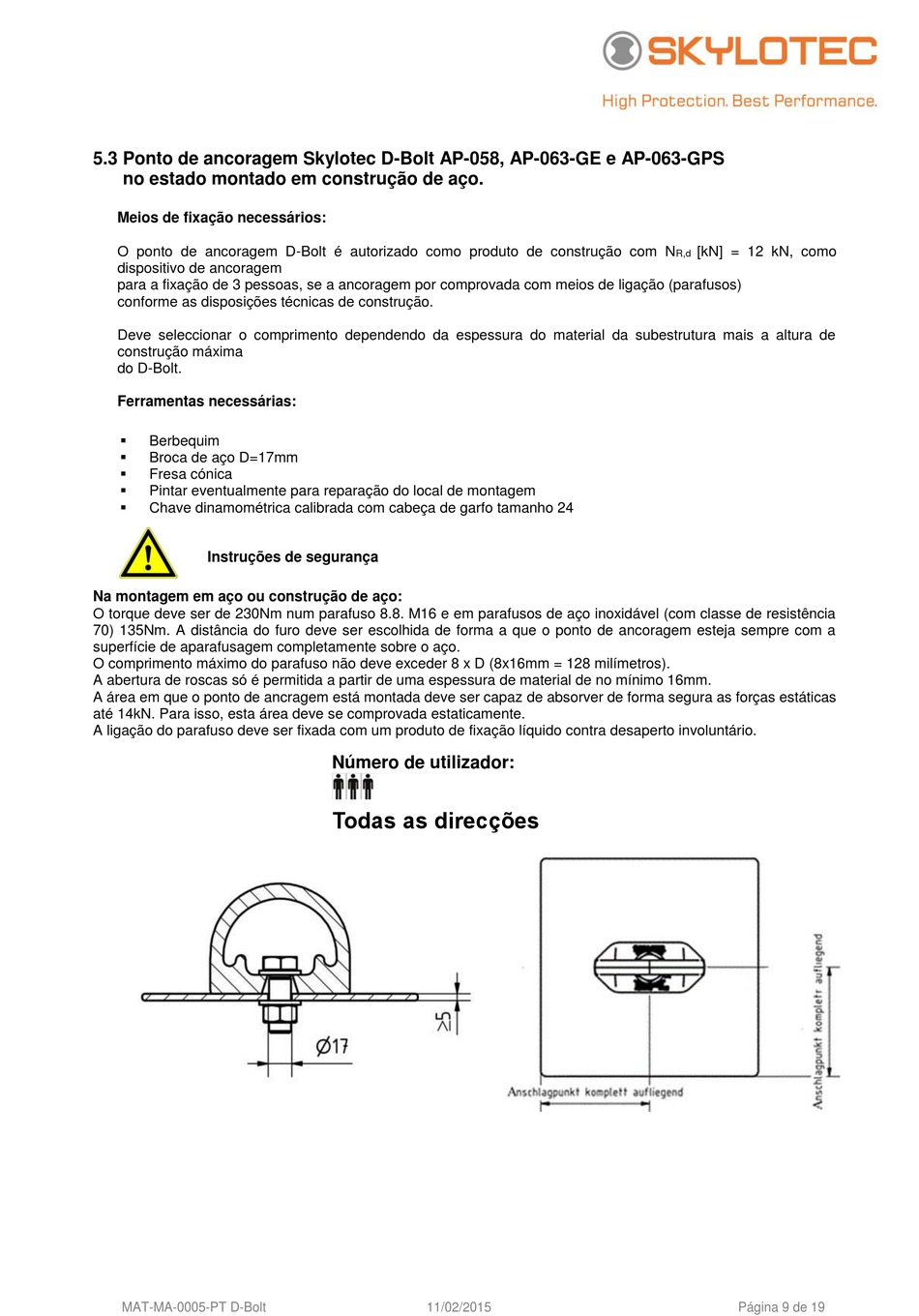

5.3 Ponto de ancoragem Skylotec D-Bolt AP-058, AP-063-GE e AP-063-GPS
no estado montado em construção de aço.
Meios de fixação necessários:
O ponto de ancoragem D-Bolt é autorizado como produto de construção com N
dispositivo de ancoragem
para a fixação de 3 pessoas, se a ancoragem por comprovada com meios de ligação (parafusos)
conforme as disposições técnicas de construção.
Deve seleccionar o comprimento dependendo da espessura do material da subestrutura mais a altura de
construção máxima
do D-Bolt.
Ferramentas necessárias:

Berbequim

Broca de aço D=17mm

Fresa cónica

Pintar eventualmente para reparação do local de montagem

Chave dinamométrica calibrada com cabeça de garfo tamanho 24
Instruções de segurança
Na montagem em aço ou construção de aço:
O torque deve ser de 230Nm num parafuso 8.8. M16 e em parafusos de aço inoxidável (com classe de resistência
70) 135Nm. A distância do furo deve ser escolhida de forma a que o ponto de ancoragem esteja sempre com a
superfície de aparafusagem completamente sobre o aço.
O comprimento máximo do parafuso não deve exceder 8 x D (8x16mm = 128 milímetros).
A abertura de roscas só é permitida a partir de uma espessura de material de no mínimo 16mm.
A área em que o ponto de ancragem está montada deve ser capaz de absorver de forma segura as forças estáticas
até 14kN. Para isso, esta área deve se comprovada estaticamente.
A ligação do parafuso deve ser fixada com um produto de fixação líquido contra desaperto involuntário.
MAT-MA-0005-PT D-Bolt
Número de utilizador:
Todas as direcções
11/02/2015
[kN] = 12 kN, como
R,d
Página 9 de 19
