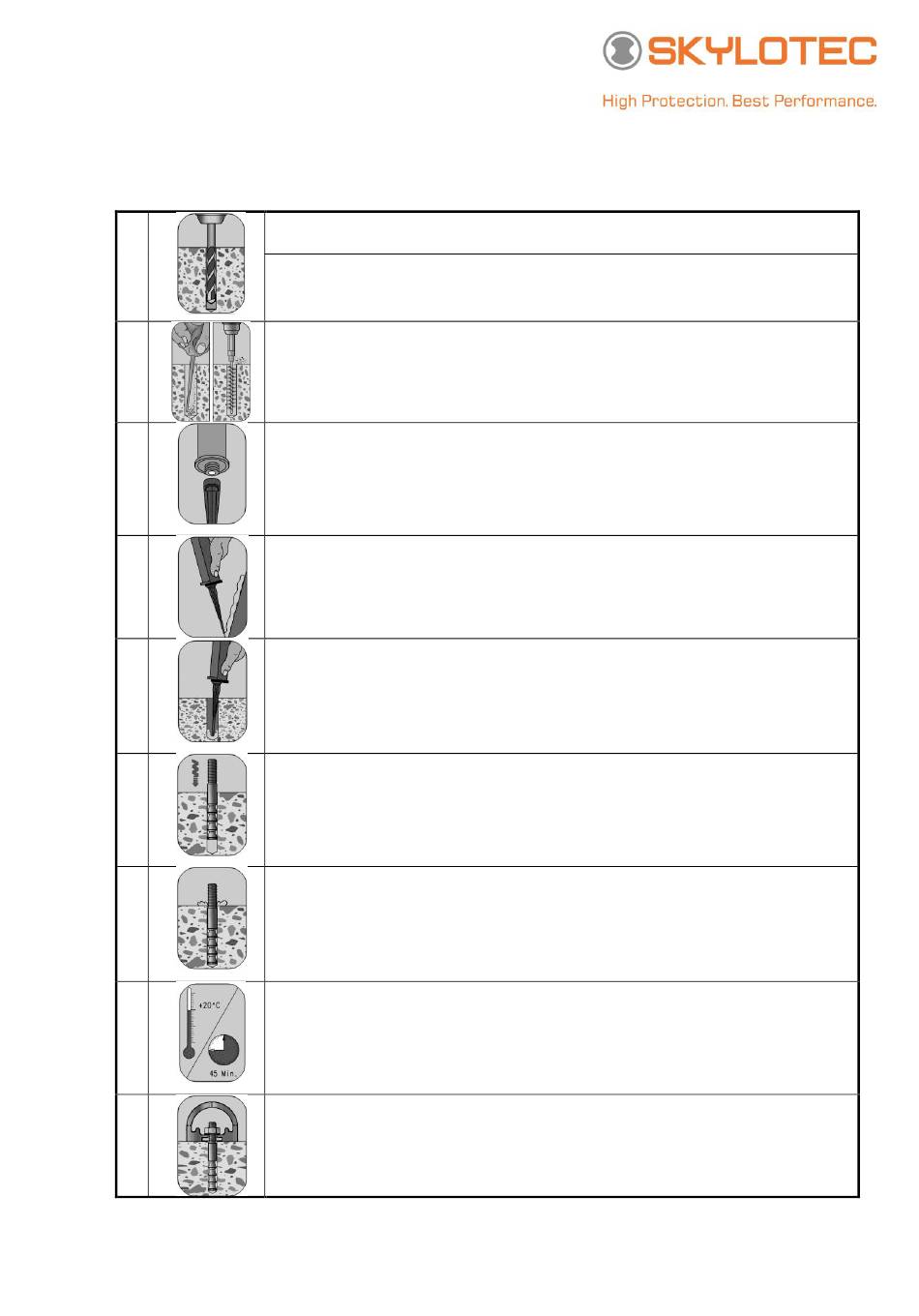

5.1 Monteringsanvisning förankringspunkt Skylotec D-Bolt AP-058; AP-063-GE
och AP-063-GPS med Würth injektionssystem W-VIZ/A4 M16 (hef 125)
1
2
3
4
5
6
7
8
9
MAT-MA-0005-SE D-Bolt
Beakta monteringsanvisning och godkännande (ETA-04/0095) för
fästdon.
Framställ borrhål med borrmärkdiameter d
130 mm lodrätt till förankringsunderlagets yta med hammarborr.
Rengör borrhål (blås ut 2x, borsta ur 2x, blås ut 2x).
Skruva fast blandaren på behållaren, använd utpressningspistol.
Pressa före användningen ut en ca 10cm lång sträng, injicera inte i
borrhålet.
Kontroll av temperaturen på förankringsunderlaget. Temperaturen måste
uppgå till ≥ - 5°C. Fyll i injektionsbruk utgående från borrhålets botten.
Borrhålet måste vara fyllt till ca 2/3 med injektionsbruk.
Tryck in ankarstången med en lätt vridrörelse ända till borrhålets botten.
Optisk kontroll av mängden bruk resp. sättdjupsmarkeringen. Bruket
måste nå upp till ytan. Om inget bruk är synligt på ytan, skall man
omedelbart dra ut ankarstången och på nytt injicera injektionsbruk WIT-
WM 100.
Iaktta noga kompositbrukets stelningstid. Bearbetning möjlig från en
temperatur på ≥ - 5°C. Se bearbetningsinstruktioner på behållaren och i
monteringsanvisningen. Avlägsna efter stelningen det bruk som har
trängt ut.
Montera AP-058; AP-063-GE eller AP-063-GPS, max. vridmoment på
50Nm får inte överskridas.
12/02/2015
=18 mm och borrhålsdjup h
o
Sida 6 av 17
≥
