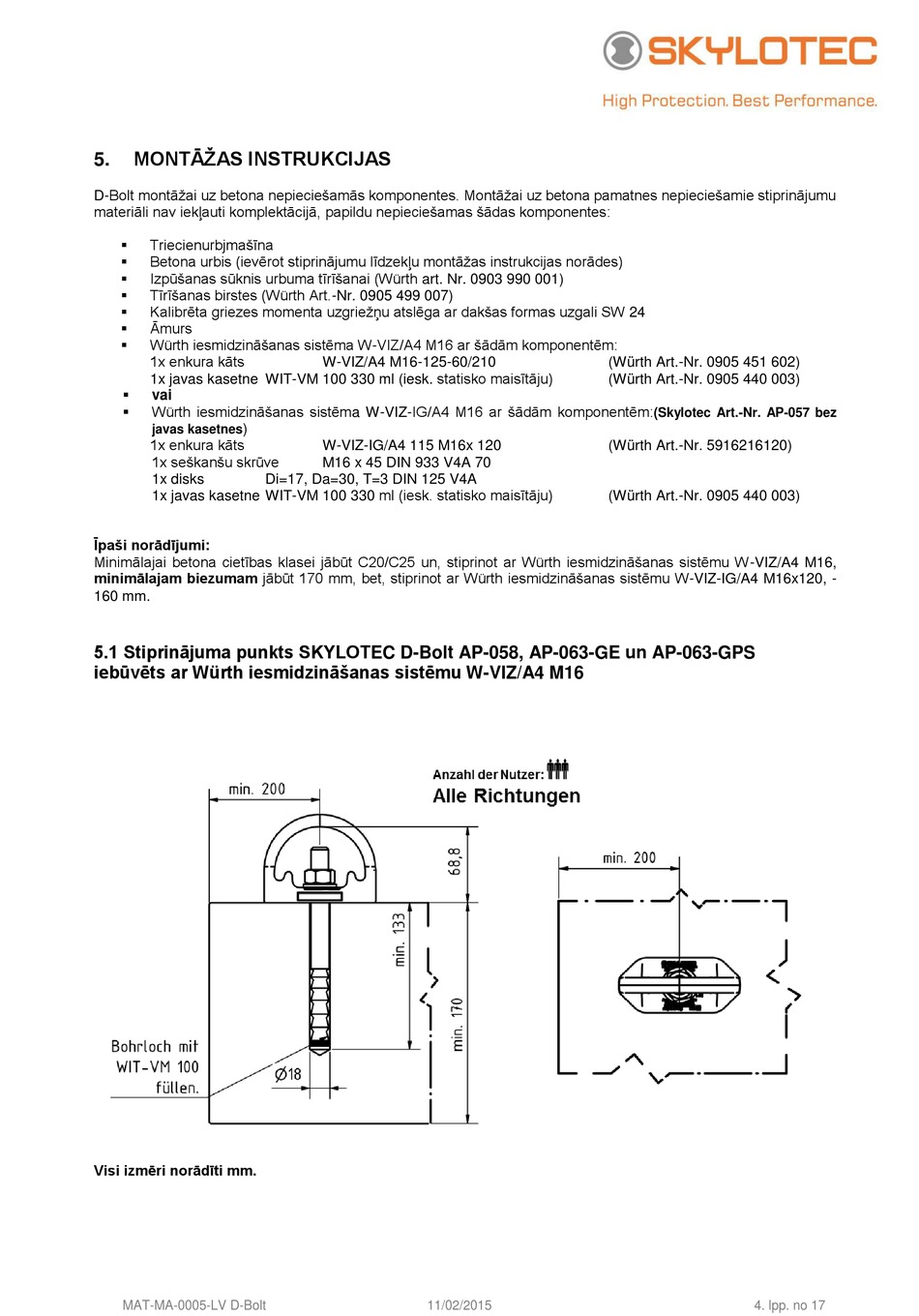

MONTĀŽAS INSTRUKCIJAS
5.
D-Bolt montāžai uz betona nepieciešamās komponentes. Montāžai uz betona pamatnes nepieciešamie stiprinājumu
materiāli nav iekļauti komplektācijā, papildu nepieciešamas šādas komponentes:
 Triecienurbjmašīna
Betona urbis (ievērot stiprinājumu līdzekļu montāžas instrukcijas norādes)

 Izpūšanas sūknis urbuma tīrīšanai (Würth art. Nr. 0903 990 001)
 Tīrīšanas birstes (Würth Art.-Nr. 0905 499 007)
 Kalibrēta griezes momenta uzgriežņu atslēga ar dakšas formas uzgali SW 24
 Āmurs
 Würth iesmidzināšanas sistēma W-VIZ/A4 M16 ar šādām komponentēm:
1x enkura kāts
1x javas kasetne WIT-VM 100 330 ml (iesk. statisko maisītāju)

vai
 Würth iesmidzināšanas sistēma W-VIZ-IG/A4 M16 ar šādām komponentēm:
)
javas kasetnes
1x enkura kāts
1x seškanšu skrūve
1x disks Di=17, Da=30, T=3 DIN 125 V4A
1x javas kasetne WIT-VM 100 330 ml (iesk. statisko maisītāju)
Īpaši norādījumi:
Minimālajai betona cietības klasei jābūt C20/C25 un, stiprinot ar Würth iesmidzināšanas sistēmu W -VIZ/A4 M16,
minimālajam biezumam jābūt 170 mm, bet, stiprinot ar Würth iesmidzināšanas sistēmu W-VIZ-IG/A4 M16x120, -
160 mm.
5.1 Stiprinājuma punkts SKYLOTEC D-Bolt AP-058, AP-063-GE un AP-063-GPS
iebūvēts ar Würth iesmidzināšanas sistēmu W-VIZ/A4 M16
Visi izmēri norādīti mm.
Visi izmēri norādīti mm.
MAT-MA-0005-LV D-Bolt
W-VIZ/A4 M16-125-60/210
W-VIZ-IG/A4 115 M16x 120
M16 x 45 DIN 933 V4A 70
11/02/2015
(Würth Art.-Nr. 0905 451 602)
(Würth Art.-Nr. 0905 440 003)
(Skylotec Art.-Nr. AP-057 bez
(Würth Art.-Nr. 5916216120)
(Würth Art.-Nr. 0905 440 003)
