BEAMTAC
Gebrauchsanleitung
Instructions for Use
Instructions d´utilisation
Instrucciones de uso
Istruzioni per l'uso
Gebruiksaanwijzing
Instruções de serviço
Brugsanvisning
Käyttöohjeet
Bruksanvisning
Bruksanvisning
Instrukcja obsługi
DE
GB
FR
ES
IT
NL
PT
DK
FI
NO
SE
PL
© SKYLOTEC 2008
MAT-BA-0080
Stand 2013/01/24
Werbung
Verwandte Anleitungen für Skylotec beamtac
Inhaltszusammenfassung für Skylotec beamtac
- Seite 1 Instructions d´utilisation Instrucciones de uso Istruzioni per l‘uso Gebruiksaanwijzing Instruções de serviço Brugsanvisning Käyttöohjeet Bruksanvisning Bruksanvisning Instrukcja obsługi SKYLOTEC GmbH Im Mühlengrund 6-8 56567 Neuwied · Germany +49 (0)2631/9680-0 +49 (0)2631/9680-80 © SKYLOTEC 2008 Mail info@skylotec.de MAT-BA-0080 www.skylotec.de Stand 2013/01/24...
- Seite 2 All manuals and user guides at all-guides.com...
- Seite 3 All manuals and user guides at all-guides.com BEAMTAC Gebrauchsanleitung Instructions for Use Instructions d´utilisation Instrucciones de uso Istruzioni per l‘uso Gebruiksaanwijzing Instruções de serviço Brugsanvisning Käyttöohjeet Bruksanvisning Bruksanvisning Instrukcja obsługi SKYLOTEC GmbH · Im Mühlengrund 6-8 · 56567 Neuwied, Germany · www.skylotec.com...
- Seite 4 Length: 230 m SUPER STATIC 9 for AGR 2001 MILAN Se-No.: 02345 EN 1891 B9,5 CE 0123 Art.-No.: R-055 2008 Material: PA Length: 230 m - 11 90-300 mm SKYLOTEC GmbH · Im Mühlengrund 6-8 · 56567 Neuwied, Germany · www.skylotec.com...
- Seite 5 Situation muss unbedingt vermieden werden! Das Verankerungselement kann sich gefährlich verdrehen oder gar in seiner Funktion versagen. Vergewissern Sie sich, dass Ihre Schnappverbindung bzw. Ihr Karabiner ord- SKYLOTEC GmbH · Im Mühlengrund 6-8 · 56567 Neuwied, Germany · www.skylotec.com...
- Seite 6 - Prüfen Sie, ob Schäden an Bauteilen aus Metall vorliegen. - Vergewissern Sie sich, dass die Vorrichtung frei drehen und hin- und herschwenken kann. - Notieren Sie die Prüfergebnisse auf einer Protokollkarte. SKYLOTEC GmbH · Im Mühlengrund 6-8 · 56567 Neuwied, Germany · www.skylotec.com...
-
Seite 7: Identifizierungs- Und Gewährleistungszertifikat

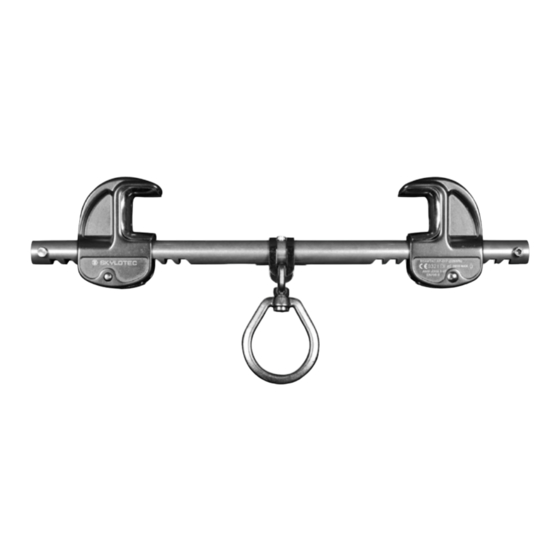

Person, (T)Datum, nächste regelmäßige Überprüfung. BEAMTAC Portable anchorage connector for steel I-beam Applications/Use: The BEAMTAC anchorage connector is designed to use for fall protection, restraint, work positioning, personal riding. Custom Features: The BEAMTAC incorporates unique components that give it’s superior... - Seite 8 IV). Press both Pawls Triggers and slide both Flange Hooks to the outmost ends of the Support Rod. Set the BEAMTAC on the desired I-beam flange and push both Flange Hooks back towards the flange edge equally so that the swivel D-Ring is centered on the flange.
