5.

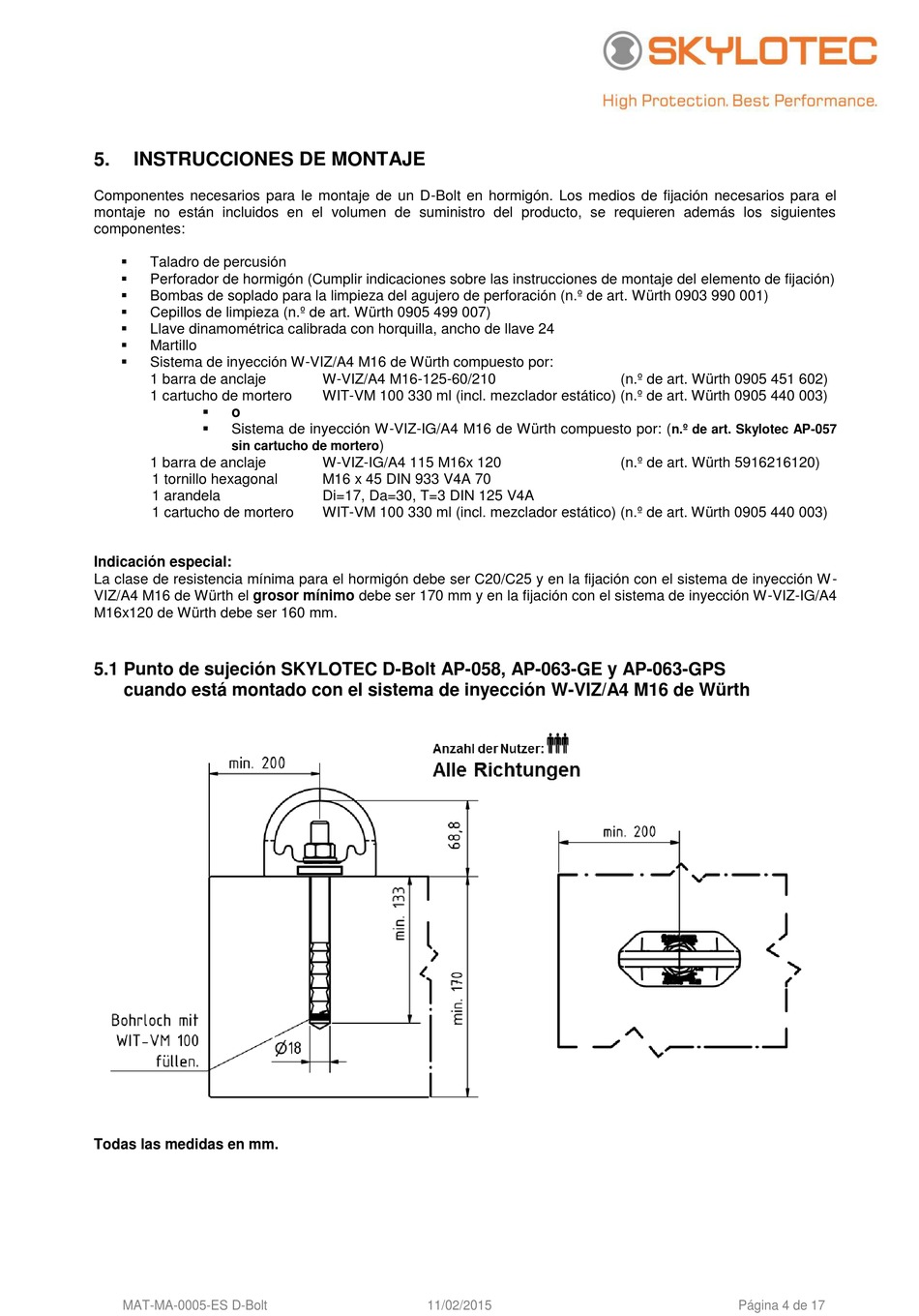

INSTRUCCIONES DE MONTAJE

Componentes necesarios para le montaje de un D-Bolt en hormigón. Los medios de fijación necesarios para el
montaje no están incluidos en el volumen de suministro del producto, se requieren además los siguientes
componentes:

Taladro de percusión

Perforador de hormigón (Cumplir indicaciones sobre las instrucciones de montaje del elemento de fijación)

Bombas de soplado para la limpieza del agujero de perforación (n.º de art. Würth 0903 990 001)

Cepillos de limpieza (n.º de art. Würth 0905 499 007)

Llave dinamométrica calibrada con horquilla, ancho de llave 24

Martillo

Sistema de inyección W-VIZ/A4 M16 de Würth compuesto por:
1 barra de anclaje
1 cartucho de mortero

o

Sistema de inyección W-VIZ-IG/A4 M16 de Würth compuesto por: (
sin cartucho de mortero
1 barra de anclaje
1 tornillo hexagonal
1 arandela
1 cartucho de mortero
Indicación especial:
La clase de resistencia mínima para el hormigón debe ser C20/C25 y en la fijación con el sistema de inyección W -
VIZ/A4 M16 de Würth el grosor mínimo debe ser 170 mm y en la fijación con el sistema de inyección W-VIZ-IG/A4
M16x120 de Würth debe ser 160 mm.
5.1 Punto de sujeción SKYLOTEC D-Bolt AP-058, AP-063-GE y AP-063-GPS
cuando está montado con el sistema de inyección W-VIZ/A4 M16 de Würth
Todas las medidas en mm.
Todas las medidas en mm.
MAT-MA-0005-ES D-Bolt
W-VIZ/A4 M16-125-60/210
WIT-VM 100 330 ml (incl. mezclador estático) (n.º de art. Würth 0905 440 003)
)
W-VIZ-IG/A4 115 M16x 120
M16 x 45 DIN 933 V4A 70
Di=17, Da=30, T=3 DIN 125 V4A
WIT-VM 100 330 ml (incl. mezclador estático) (n.º de art. Würth 0905 440 003)
11/02/2015
(n.º de art. Würth 0905 451 602)
n.º de art. Skylotec AP-057
(n.º de art. Würth 5916216120)
Página 4 de 17
