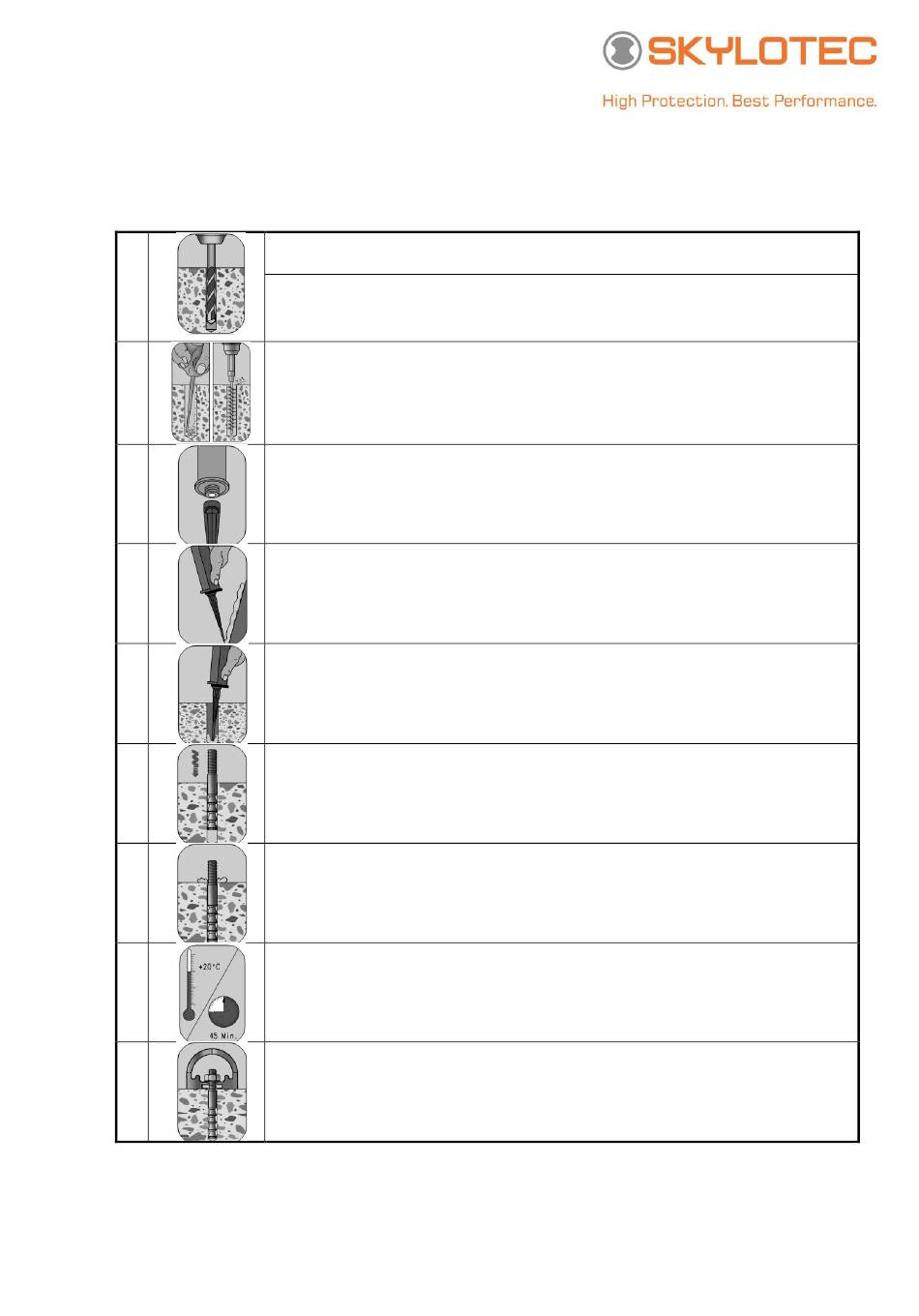

5.1 Kinnituspunkti SKYLOTEC D-Bolt AP-058, AP-063-GE
ja AP-063-GPS paigaldusjuhend Würthi injektsioonisüsteemiga W-VIZ/A4 M16
(hef 125)
1
2
3
4
5
6
7
8
9
MAT-MA-0005-EST D-Bolt
Järgige kinnitusvahendi paigaldusjuhendit ja heakskiitu (ETA-
04/0095).
Puurige kinnituse aluspinnale vasarpuuri abil puurava puuri nominaalse
läbimõõduga d =18 mm ja puurava sügavusega h
o
Puurava puhastamine (2x puhumine, 2x harjamine, 2x puhuminr)
Keerake segisti kassetile, kasutage survepüstolit.
Enne kasutamist vajutage välja umbes 10 cm riba, kuid ärge suunake
seda puuravasse.
Kontrollige kinnituse aluspinna temperatuuri. Temperatuur peab olema ≥
- 5 °C. Täitke puurava mördiga, alustades põhjast. Puurava peab olema
mördiga täidetud 2/3 ulatuses.
Vajutage ankruvarras kergelt pöörates puurava põhjani välja.
Kontrollige mördi kogust visuaalselt või vajumissügavuse märgistuse
järgi. Mört peab ulatuma kuni pinnani. Kui pinnal pole mörti näha, tuleb
ankruvarras kohe välja tõmmata ning mörti WIT-VM 100 lisada.
Järgige sidemördi kõvenemisaega. Kasutamine on võimalik alates
temperatuurist ≥ - 5°C. Vt kassetil ja paigaldusjuhendi olevaid
kasutusjuhiseid. Välja tulnud mört tuleb pärast kõvenemist eemaldada.
Monteerige AP-058; AP-063-GE või AP-063-GPS, max pöördemomenti
50 Nm ei tohi ületada.
11/02/2015
≥ 130 mm.
