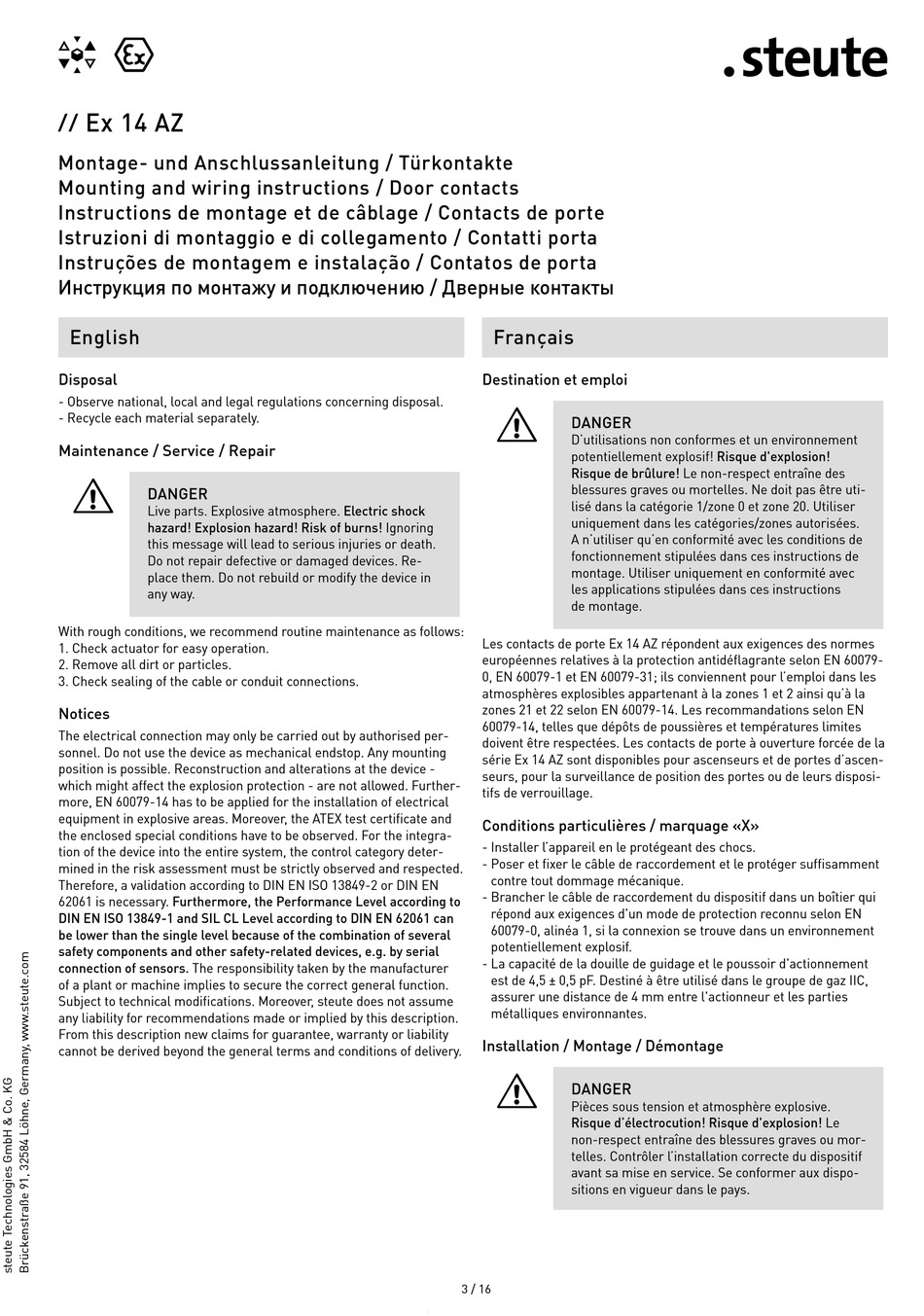

Ex 14 AZ
//
Montage- und Anschlussanleitung / Türkontakte
Mounting and wiring instructions / Door contacts
Instructions de montage et de câblage / Contacts de porte
Istruzioni di montaggio e di collegamento / Contatti porta
Instruções de montagem e instalação / Contatos de porta
Инструкция по монтажу и подключению / Дверные контакты
English
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately.
Maintenance / Service / Repair
=
DANGER
Live parts. Explosive atmosphere. Electric shock
hazard! Explosion hazard! Risk of burns! Ignoring
this message will lead to serious injuries or death.
Do not repair defective or damaged devices. Re-
place them. Do not rebuild or modify the device in
any way.
With rough conditions, we recommend routine maintenance as follows:
1. Check actuator for easy operation.
2. Remove all dirt or particles.
3. Check sealing of the cable or conduit connections.
Notices
The electrical connection may only be carried out by authorised per-
sonnel. Do not use the device as mechanical endstop. Any mounting
position is possible. Reconstruction and alterations at the device -
which might affect the explosion protection - are not allowed. Further-
more, EN 60079-14 has to be applied for the installation of electrical
equipment in explosive areas. Moreover, the ATEX test certificate and
the enclosed special conditions have to be observed. For the integra-
tion of the device into the entire system, the control category deter-
mined in the risk assessment must be strictly observed and respected.
Therefore, a validation according to DIN EN ISO 13849-2 or DIN EN
62061 is necessary. Furthermore, the Performance Level according to
DIN EN ISO 13849-1 and SIL CL Level according to DIN EN 62061 can
be lower than the single level because of the combination of several
safety components and other safety-related devices, e.g. by serial
connection of sensors. The responsibility taken by the manufacturer
of a plant or machine implies to secure the correct general function.
Subject to technical modifications. Moreover, steute does not assume
any liability for recommendations made or implied by this description.
From this description new claims for guarantee, warranty or liability
cannot be derived beyond the general terms and conditions of delivery.
Français
Destination et emploi
=
DANGER
D'utilisations non conformes et un environnement
potentiellement explosif! Risque d'explosion!
Risque de brûlure! Le non-respect entraîne des
blessures graves ou mortelles. Ne doit pas être uti-
lisé dans la catégorie 1/zone 0 et zone 20. Utiliser
uniquement dans les catégories/zones autorisées.
A n'utiliser qu'en conformité avec les conditions de
fonctionnement stipulées dans ces instructions de
montage. Utiliser uniquement en conformité avec
les applications stipulées dans ces instructions
de montage.
Les contacts de porte Ex 14 AZ répondent aux exigences des normes
européennes relatives à la protection antidéflagrante selon EN 60079-
0, EN 60079-1 et EN 60079-31; ils conviennent pour l'emploi dans les
atmosphères explosibles appartenant à la zones 1 et 2 ainsi qu'à la
zones 21 et 22 selon EN 60079-14. Les recommandations selon EN
60079-14, telles que dépôts de poussières et températures limites
doivent être respectées. Les contacts de porte à ouverture forcée de la
série Ex 14 AZ sont disponibles pour ascenseurs et de portes d'ascen-
seurs, pour la surveillance de position des portes ou de leurs disposi-
tifs de verrouillage.
Conditions particulières / marquage «X»
- Installer l'appareil en le protégeant des chocs.
- Poser et fixer le câble de raccordement et le protéger suffisamment
contre tout dommage mécanique.
- Brancher le câble de raccordement du dispositif dans un boîtier qui
répond aux exigences d'un mode de protection reconnu selon EN
60079-0, alinéa 1, si la connexion se trouve dans un environnement
potentiellement explosif.
- La capacité de la douille de guidage et le poussoir d'actionnement
est de 4,5 ± 0,5 pF. Destiné à être utilisé dans le groupe de gaz IIC,
assurer une distance de 4 mm entre l'actionneur et les parties
métalliques environnantes.
Installation / Montage / Démontage
=
DANGER
Pièces sous tension et atmosphère explosive.
Risque d'électrocution! Risque d'explosion! Le
non-respect entraîne des blessures graves ou mor-
telles. Contrôler l'installation correcte du dispositif
avant sa mise en service. Se conformer aux dispo-
sitions en vigueur dans le pays.
3 / 16
