Ex 14 AZ
//

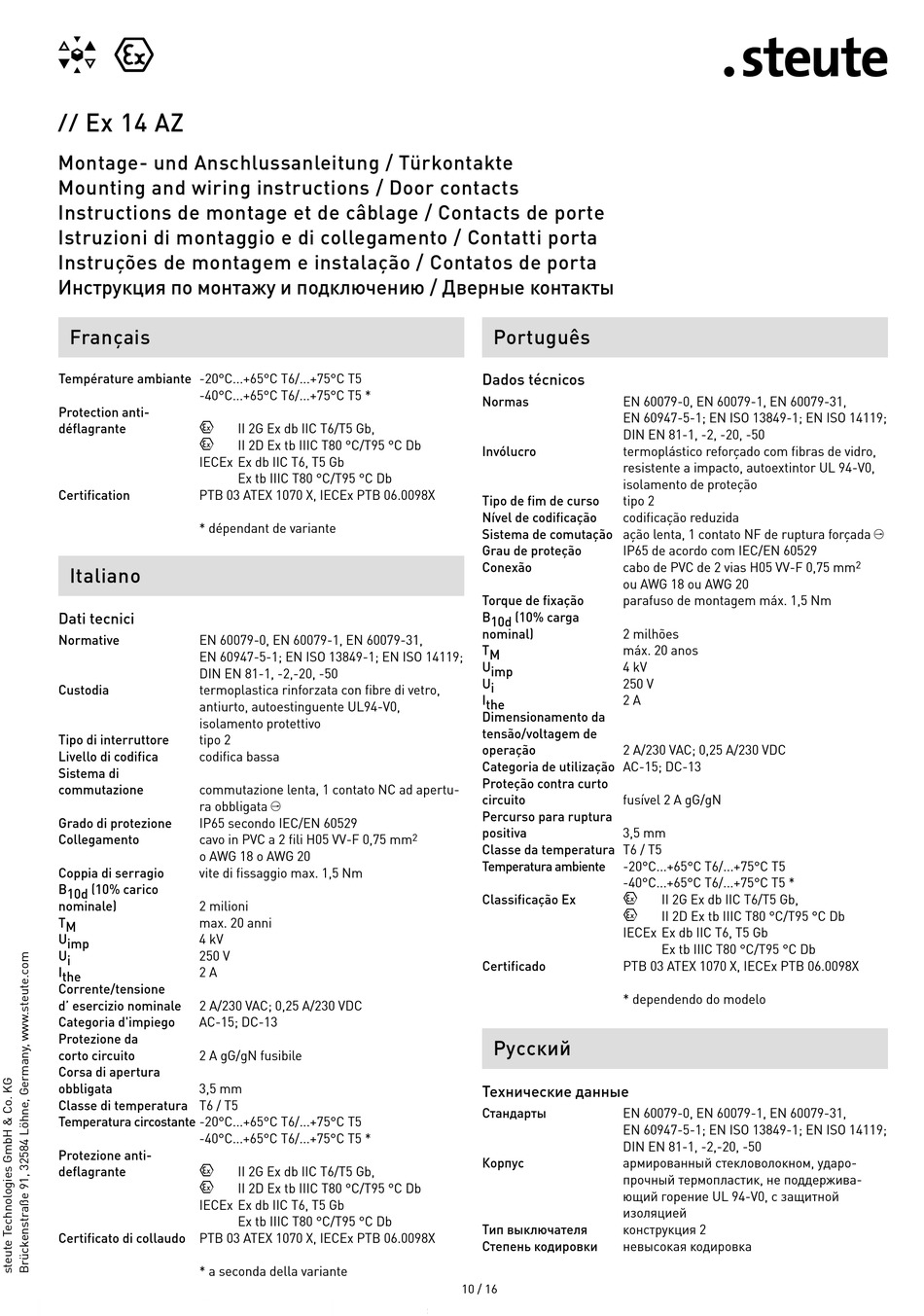

Montage- und Anschlussanleitung / Türkontakte
Mounting and wiring instructions / Door contacts
Instructions de montage et de câblage / Contacts de porte
Istruzioni di montaggio e di collegamento / Contatti porta
Instruções de montagem e instalação / Contatos de porta
Инструкция по монтажу и подключению / Дверные контакты
Français
Température ambiante -20°C...+65°C T6/...+75°C T5
-40°C...+65°C T6/...+75°C T5 *
Protection anti-
déflagrante
L
L
IECEx Ex db IIC T6, T5 Gb
Certification
PTB 03 ATEX 1070 X, IECEx PTB 06.0098X
* dépendant de variante
Italiano
Dati tecnici
Normative
EN 60079-0, EN 60079-1, EN 60079-31,
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119;
DIN EN 81-1, -2,-20, -50
Custodia
termoplastica rinforzata con fibre di vetro,
antiurto, autoestinguente UL94-V0,
isolamento protettivo
Tipo di interruttore
tipo 2
Livello di codifica
codifica bassa
Sistema di
commutazione
commutazione lenta, 1 contato NC ad apertu-
ra obbligata A
Grado di protezione
IP65 secondo IEC/EN 60529
Collegamento
cavo in PVC a 2 fili H05 VV-F 0,75 mm
o AWG 18 o AWG 20
Coppia di serragio
vite di fissaggio max. 1,5 Nm
B 10d (10% carico
nominale)
2 milioni
T M
max. 20 anni
U imp
4 kV
U i
250 V
I the
2 A
Corrente/tensione
d' esercizio nominale
2 A/230 VAC; 0,25 A/230 VDC
Categoria d'impiego
AC-15; DC-13
Protezione da
corto circuito
2 A gG/gN fusibile
Corsa di apertura
obbligata
3,5 mm
Classe di temperatura T6 / T5
Temperatura circostante -20°C...+65°C T6/...+75°C T5
-40°C...+65°C T6/...+75°C T5 *
Protezione anti-
deflagrante
L
L
IECEx Ex db IIC T6, T5 Gb
Certificato di collaudo PTB 03 ATEX 1070 X, IECEx PTB 06.0098X
* a seconda della variante
II 2G Ex db IIC T6/T5 Gb,
II 2D Ex tb IIIC T80 °C/T95 °C Db
Ex tb IIIC T80 °C/T95 °C Db
II 2G Ex db IIC T6/T5 Gb,
II 2D Ex tb IIIC T80 °C/T95 °C Db
Ex tb IIIC T80 °C/T95 °C Db
Português
Dados técnicos
Normas
Invólucro
Tipo de fim de curso
Nível de codificação
Sistema de comutação ação lenta, 1 contato NF de ruptura forçada A
Grau de proteção
Conexão
Torque de fixação
B 10d (10% carga
nominal)
T M
U imp
U i
I the
Dimensionamento da
tensão/voltagem de
operação
Categoria de utilização AC-15; DC-13
Proteção contra curto
circuito
Percurso para ruptura
positiva
2
Classe da temperatura T6 / T5
Temperatura ambiente
Classificação Ex
Certificado
Русский
Технические данные
Стандарты
Корпус
Тип выключателя
Степень кодировки
10 / 16
EN 60079-0, EN 60079-1, EN 60079-31,
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119;
DIN EN 81-1, -2, -20, -50
termoplástico reforçado com fibras de vidro,
resistente a impacto, autoextintor UL 94-V0,
isolamento de proteção
tipo 2
codificação reduzida
IP65 de acordo com IEC/EN 60529
cabo de PVC de 2 vias H05 VV-F 0,75 mm
ou AWG 18 ou AWG 20
parafuso de montagem máx. 1,5 Nm
2 milhões
máx. 20 anos
4 kV
250 V
2 A
2 A/230 VAC; 0,25 A/230 VDC
fusível 2 A gG/gN
3,5 mm
-20°C...+65°C T6/...+75°C T5
-40°C...+65°C T6/...+75°C T5 *
L
II 2G Ex db IIC T6/T5 Gb,
L
II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6, T5 Gb
Ex tb IIIC T80 °C/T95 °C Db
PTB 03 ATEX 1070 X, IECEx PTB 06.0098X
* dependendo do modelo
EN 60079-0, EN 60079-1, EN 60079-31,
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119;
DIN EN 81-1, -2,-20, -50
армированный стекловолокном, ударо-
прочный термопластик, не поддержива-
ющий горение UL 94-V0, с защитной
изоляцией
конструкция 2
невысокая кодировка
2
