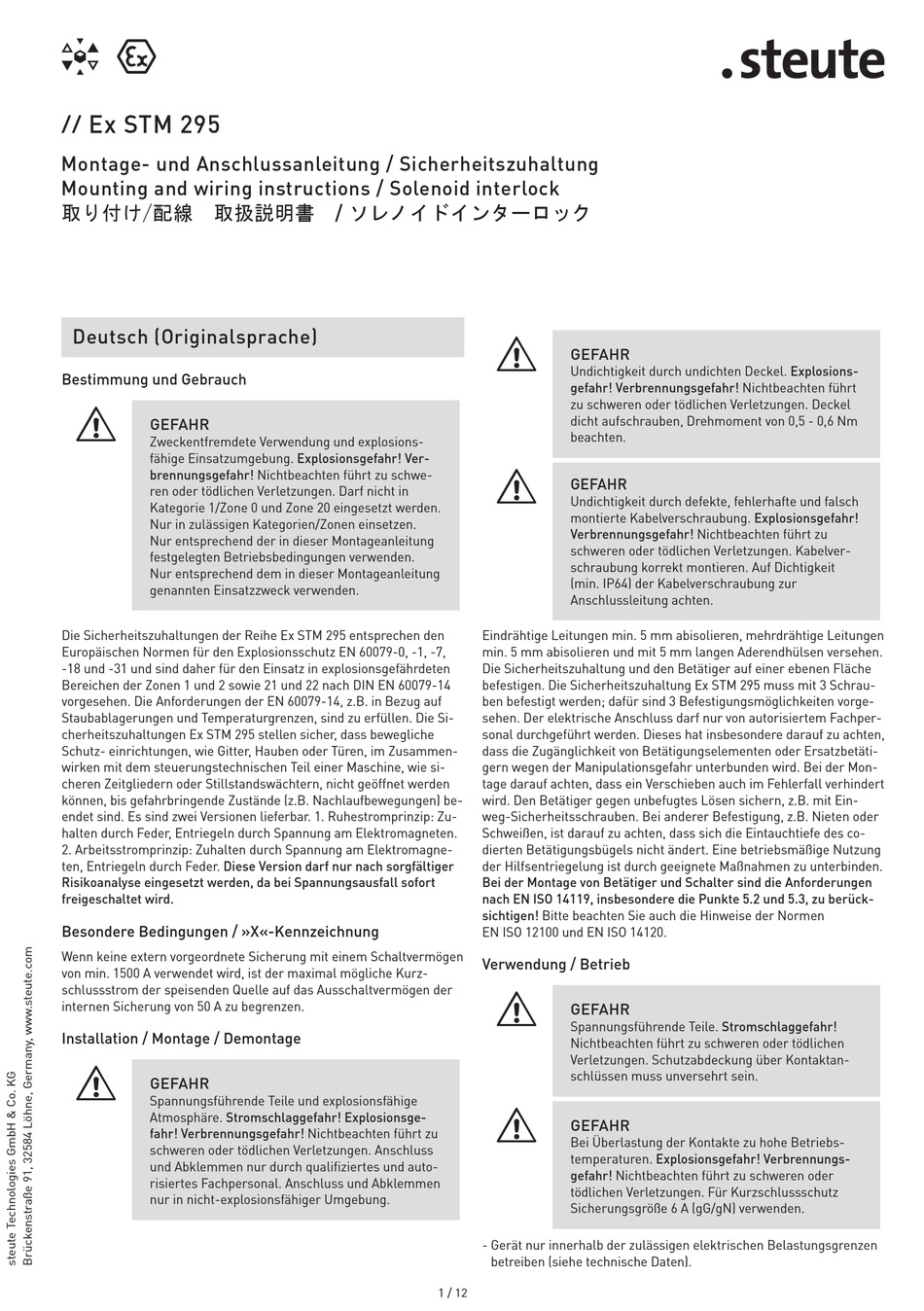

steute Ex STM 295 Serie Montage- Und Anschlussanleitung

Sicherheitszuhaltung
Vorschau ausblenden Andere Handbücher für Ex STM 295 Serie:

Werbung

Ex STM 295
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
取り付け/配線 取扱説明書 / ソレノイドインターロック
Deutsch (Originalsprache)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Nur entsprechend der in dieser Montageanleitung
festgelegten Betriebsbedingungen verwenden.
Nur entsprechend dem in dieser Montageanleitung
genannten Einsatzzweck verwenden.
Die Sicherheitszuhaltungen der Reihe Ex STM 295 entsprechen den
Europäischen Normen für den Explosionsschutz EN 60079-0, -1, -7,
-18 und -31 und sind daher für den Einsatz in explosionsgefährdeten
Bereichen der Zonen 1 und 2 sowie 21 und 22 nach DIN EN 60079-14
vorgesehen. Die Anforderungen der EN 60079-14, z.B. in Bezug auf
Staubablagerungen und Temperaturgrenzen, sind zu erfüllen. Die Si-
cherheitszuhaltungen Ex STM 295 stellen sicher, dass bewegliche
Schutz- einrichtungen, wie Gitter, Hauben oder Türen, im Zusammen-
wirken mit dem steuerungstechnischen Teil einer Maschine, wie si-
cheren Zeitgliedern oder Stillstandswächtern, nicht geöffnet werden
können, bis gefahrbringende Zustände (z.B. Nachlaufbewegungen) be-
endet sind. Es sind zwei Versionen lieferbar. 1. Ruhestromprinzip: Zu-
halten durch Feder, Entriegeln durch Spannung am Elektromagneten.
2. Arbeitsstromprinzip: Zuhalten durch Spannung am Elektromagne-
ten, Entriegeln durch Feder. Diese Version darf nur nach sorgfältiger
Risikoanalyse eingesetzt werden, da bei Spannungsausfall sofort
freigeschaltet wird.
Besondere Bedingungen / »X«-Kennzeichnung
Wenn keine extern vorgeordnete Sicherung mit einem Schaltvermögen
von min. 1500 A verwendet wird, ist der maximal mögliche Kurz-
schlussstrom der speisenden Quelle auf das Ausschaltvermögen der
internen Sicherung von 50 A zu begrenzen.
Installation / Montage / Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal. Anschluss und Abklemmen
nur in nicht-explosionsfähiger Umgebung.
=
GEFAHR
Undichtigkeit durch undichten Deckel. Explosions-
gefahr! Verbrennungsgefahr! Nichtbeachten führt
zu schweren oder tödlichen Verletzungen. Deckel
dicht aufschrauben, Drehmoment von 0,5 - 0,6 Nm
beachten.
=
GEFAHR
Undichtigkeit durch defekte, fehlerhafte und falsch
montierte Kabelverschraubung. Explosionsgefahr!
Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Kabelver-
schraubung korrekt montieren. Auf Dichtigkeit
(min. IP64) der Kabelverschraubung zur
Anschlussleitung achten.
Eindrähtige Leitungen min. 5 mm abisolieren, mehrdrähtige Leitungen
min. 5 mm abisolieren und mit 5 mm langen Aderendhülsen versehen.
Die Sicherheitszuhaltung und den Betätiger auf einer ebenen Fläche
befestigen. Die Sicherheitszuhaltung Ex STM 295 muss mit 3 Schrau-
ben befestigt werden; dafür sind 3 Befestigungsmöglichkeiten vorge-
sehen. Der elektrische Anschluss darf nur von autorisiertem Fachper-
sonal durchgeführt werden. Dieses hat insbesondere darauf zu achten,
dass die Zugänglichkeit von Betätigungselementen oder Ersatzbetäti-
gern wegen der Manipulationsgefahr unterbunden wird. Bei der Mon-
tage darauf achten, dass ein Verschieben auch im Fehlerfall verhindert
wird. Den Betätiger gegen unbefugtes Lösen sichern, z.B. mit Ein-
weg-Sicherheitsschrauben. Bei anderer Befestigung, z.B. Nieten oder
Schweißen, ist darauf zu achten, dass sich die Eintauchtiefe des co-
dierten Betätigungsbügels nicht ändert. Eine betriebsmäßige Nutzung
der Hilfsentriegelung ist durch geeignete Maßnahmen zu unterbinden.
Bei der Montage von Betätiger und Schalter sind die Anforderungen
nach EN ISO 14119, insbesondere die Punkte 5.2 und 5.3, zu berück-
sichtigen! Bitte beachten Sie auch die Hinweise der Normen
EN ISO 12100 und EN ISO 14120.
Verwendung / Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Schutzabdeckung über Kontaktan-
schlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
Sicherungsgröße 6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe technische Daten).
1 / 12
