5.3 Anschluss an den Projektor

Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp-
lungen.
Belegung der XLR-Verbindung:
Die Polung der DMX-Eingangsbuchse lässt sich über den DMX Polarity-Wahlschalter einstellen.

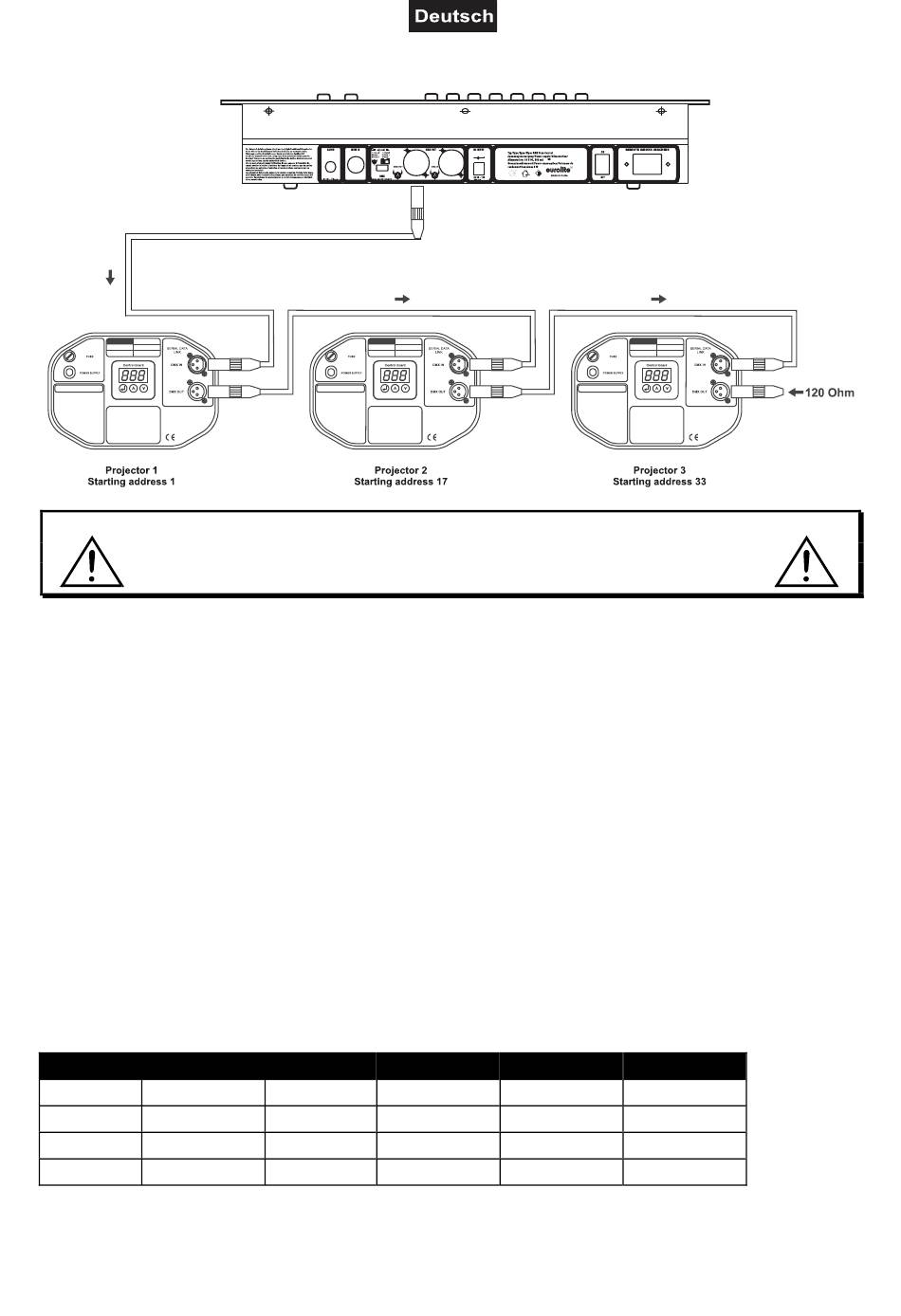

Aufbau einer seriellen DMX-Kette:
Verbinden Sie den DMX-Ausgang des DMX Scan Control mit dem DMX-Eingang des nächsten Gerätes.
Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen
sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
und in den DMX-Ausgang am letzten Gerät gesteckt.
Kodierung der Projektoren
Bitte beachten Sie, dass der DMX Scan Control die DMX-Startadressen in 16er-Schritten zuweist. Sie
müssen den entsprechenden Projektor auf die gewünschte Startadresse kodieren, weil sonst die
Kanalzuweisung nicht stimmt. Alle Projektoren, die gleich addressiert werden, arbeiten synchron.
Projektor Startadresse
Projektor 1 1
Projektor 2 17
Projektor 7 97
Projektor 10 145
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Ω
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
Projektor Startadresse
Projektor 3 33
Projektor 4 49
Projektor 8 113
Projektor 11 161
Projektor
Projektor 5
Projektor 6
Projektor 9
Projektor 12
9/44
Startadresse
65
81
129
177
