- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED ARRAY DMX-Controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
CLEANING AND MAINTENANCE ......................... 18 Replacing the fuse ............................18 TECHNICAL SPECIFICATIONS........................19 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/19 51913060_V_1_0.DOC... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED Array DMX Lichtsteuerung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemässe Verwendung
GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Lichtsteuergerät, mit dem sich dekorative Lichteffekte erzeugen lassen. -
Seite 6: Geräteübersicht
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Installation
INSTALLATION Befestigung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft werden, dass das Gerät absolut plan befestigt wurde. -
Seite 8: Anschluss Ans Netz
Stecken Sie die Ausgangsanschlüße von dem Controller in die dafürgesehenen Buchsen an den Leuchten ein. Schließen Sie den Controller über den Netzstecker ans Netz an. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die EUROLITE LED ARRAY DMX Lichtsteuerung den Betrieb auf. -
Seite 9: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite der EUROLITE LED ARRAY DMX Lichtsteuerung befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Leitung mit dem Master-... -
Seite 10: Reinigung Und Wartung
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED ARRAY DMX Lichtsteuerung über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie die LED ARRAY DMX Lichtsteuerung ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll-LED permanent. -
Seite 11: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 310 W Ausgangsspannung, max./Kanal: 24 V DC, 100 W Maße (LxBxH): 360 x 225 x 65 mm Gewicht: 3,5 kg Sicherung: F 3 A, 250 V Maximale Umgebungstemperatur t 45° C Maximale Leuchtentemperatur im Beharrungszustand t 60°... -
Seite 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED ARRAY DMX Lighting Controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 13: Health Hazard
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. -
Seite 14: Operating Determinations
Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting controller for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. -
Seite 15: Overview

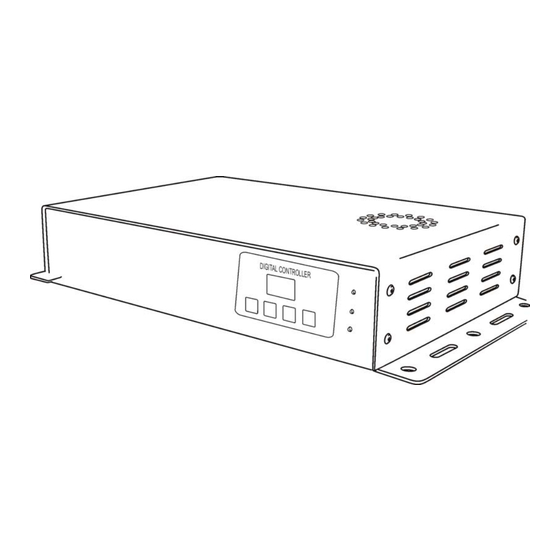

OVERVIEW (1) Mode Button (2) Set Up Button (3) Up Button (4) Down Button (5) LCD Display (6) RGB Control Display (7) Output Connection (8) DMX-512 OUT (9) DMX-512 IN (10) Power supply (11) Fuse INSTALLATION Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. -
Seite 16: Danger To Life
Procedure: Step 1: On the baseplate, there are the holes for the installation. Step 2: Hold the baseplate onto the location where the device is to be installed. Step 3: Mark the boreholes with a pen or a suitable tool. Step 4: Drill the holes. -
Seite 17: Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED ARRAY DMX Lighting Controller you can find an XLR-jack (bottom) and an XLR-plug (top), which can be used for connecting several devices. -
Seite 18: Dmx-Controlled Operation
LED lights up permanently. This situation can occur if: - the 3 PIN XLR plug (cable with DMX signal from controller) is not connected with the input of LED ARRAY DMX Lighting Controller. - the controller is switched off or defective, if the cable or connector is defective or the signal wires are swap in the input connector. -
Seite 19: Technical Specifications
Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 310 W Output voltage, max/channel: 24 V DC, 100 W Dimensions (LxWxH): 360 x 225 x 65 Weight: 3.5 kg Fuse: F 3 A, 250 V Maximum ambient temperature t...
