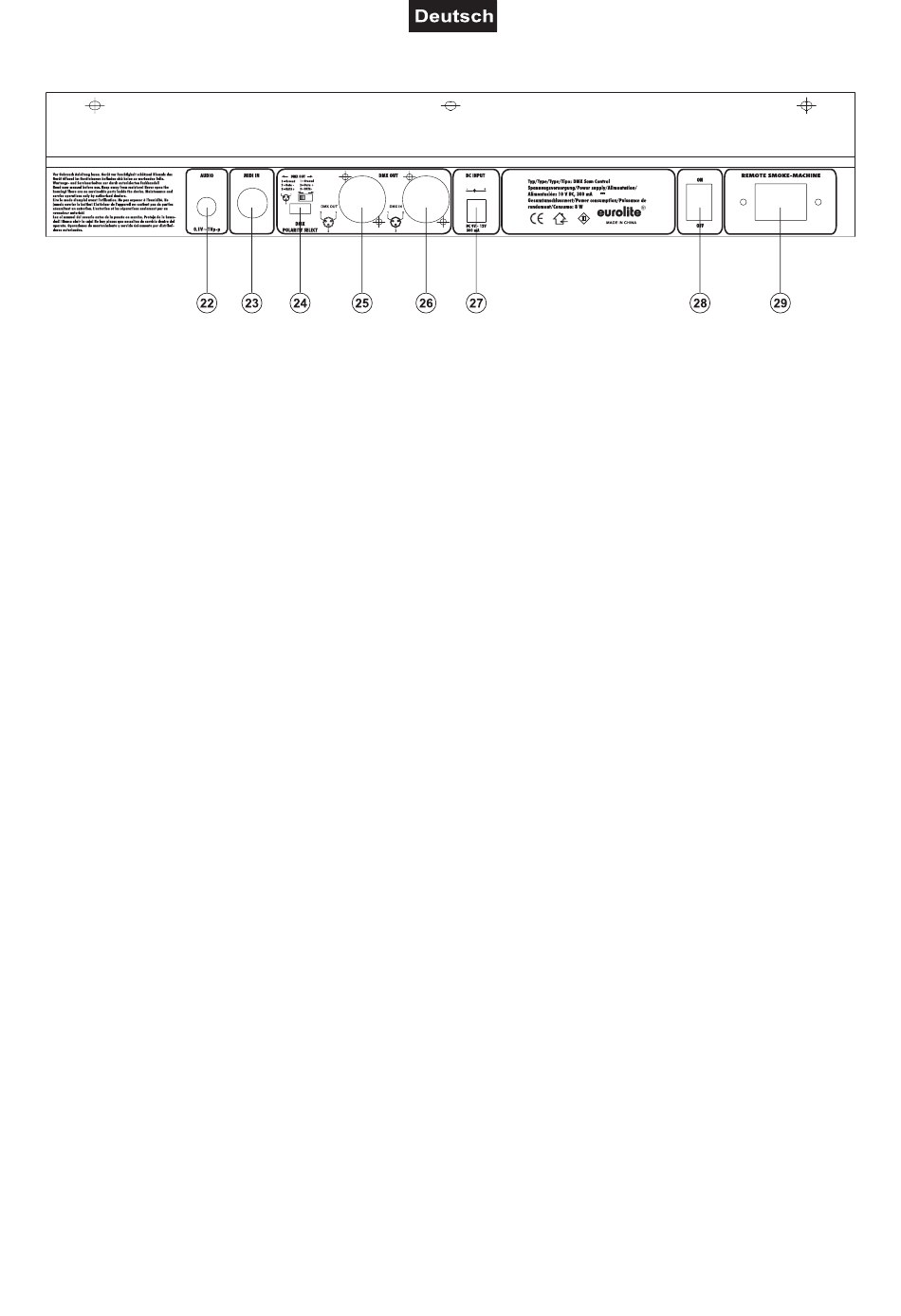

Rückseite:
22) Audio-Eingangsbuchse
23) MIDI-Eingangsbuchse
24) DMX POLARITY-Wahlschalter
25) DMX-Ausgangsbuchse
26) DMX-Eingangsbuchse
27) Netzanschlussbuchse
28) Netzschalter
29) Nebelmaschinenanschluss

5. SETUP

5.1 Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.
Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um
ein „Double-Door-Rack" handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Controllers darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen.
Sie können den Controller mit vier Schrauben M6 im Rack befestigen.
Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein.

5.2 Musiksteuerung

Die Musiksteuerung erfolgt über das eingebaute Mikrofon oder die Line In Anschlussbuchse. Verbinden Sie
Ihr Audiosignal vom Mischpult (z. B. Master 2-Ausgang) mit der Cinch-Buchse an der Geräterückseite
(Eingangsempfindlichkeit 0,1 V - 1 V).
