T Lageplan Gruppenmodul - Wero Pyrostop 2000 Betriebsanweisung

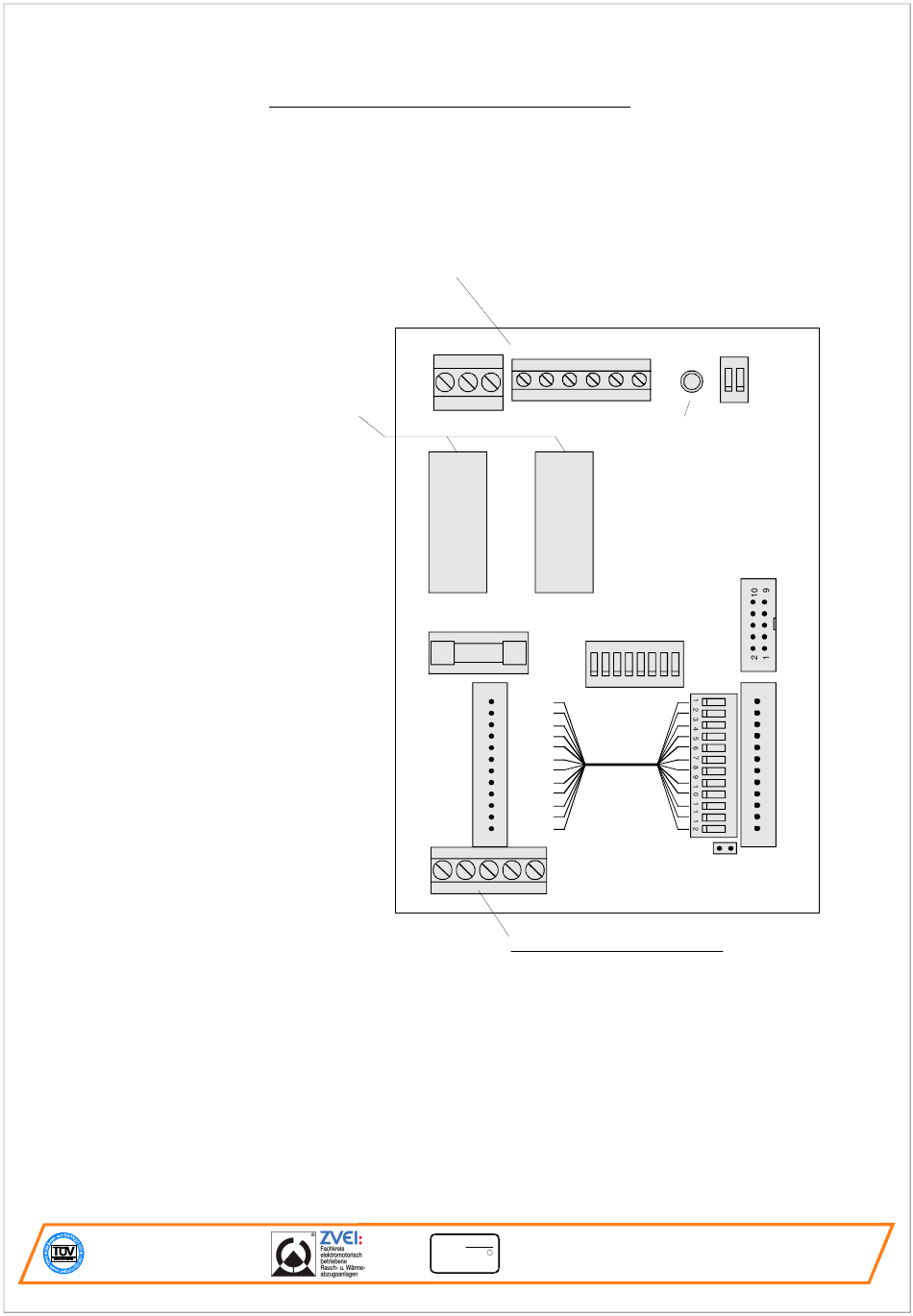

2.5. Lageplan RWA-Gruppenmodul
Relais K 1
Motorrelais
Relais ist angezogen bei Funktion "ZU"
( RWA und Lüftung )
Relais K 2
Motorrelais
Relais ist angezogen bei Funktion "AUF"
( RWA und Lüftung )
Einstellung der Schalter S1-S3
Die Schiebeschalter S1-S3 wurden
werksseitig auf die objektbezogenen
Anforderungen an die RWA-Zentrale
eingestellt und sollten nicht verstellt
werden.
Im Falle einer Erweiterung der RWA-
Zentrale (Gruppenmodule, Anschluss-
technik etc.) oder Änderung der Kon-
figuration (z.B. Änderung von Brand-
abschnitten oder Lüftungsgruppen)
beachten Sie bitte unbedingt die
Einstellanweisung der Schiebe-
schalter.
Bitte beachten!
Bei den hier genannten Spannungsangaben handelt es sich um annähernde Werte,
deren Höhe je nach Netzspannung und Batteriezustand leicht schwanken können.
Alle Spannungsangaben beziehen sich -sofern keine andere Betriebsart aufgeführt
ist- auf Netzbetrieb.
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
Spannungen an Anschlußklemme AK 1 und AK 2 (Motor und Lüftertaster)
1 Motor
2 Motor
3 Motorleitungs-Überwachung
4 Lüftertaster, LED "AUF"
5 Lüftertaster, LED "ZU"
6 Lüftertaster, U+
7 Lüftertaster,Selbsthaltung
8 Lüftertaster, Funktion "ZU"
9 Lüftertaster, Funktion "AUF"
Revision: 14.08.06 Seite 7 von 34
0V oder 24V je nach Laufrichtung
24V oder 0V je nach Laufrichtung
0,6V mit ALA-E, 27V ohne Beschaltung
0V bei Lüftung "AUF"
0V bei Lüftung "ZU"
24V
24V, bei gedrückter STOP-Taste 0V
0V, bei gedrückter Taste 24V
0V, bei gedrückter Taste 24V
AK1
1 2 3
4 5 6
AK2
K2 K1
Zu Auf
Motor-Sicherung
Si1
ST1
LT+
LT SH
LT zu
LT Auf
ZU
AUF
AL Ausg.
FT ZU
SK Ausg.
SK Eing.
LT+
Netz/Batt.
AK3
A B C D E
Spannungsversorgung der Gruppenmodule
A minus
B Motor
C Lüftertaster
D RWA-Auswertung
E Funktionskontrolle
W e b e r & R o s e n h ä g e r G m b H
pyro
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
stop
R
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
w w w . w e r o - r w a . d e
LED1
S3
7 8 9
1 2
Motorleitungs-
kontrolle
Steckverbindung zur
RWA-Auswertung
1 2 3 4 5 6 7 8
S2
S1
Systembus
JP1
Netz Batterie
0 V 0 V
+24 V +24 V
+24 V 0 V
+27 V +24 V
+27 V 0 V
Rauchabzugsanlagen sind
nach geltenden Vorschriften
mindestens einmal im Jahr
durch eine Fachfirma zu warten !
ST3
ST2
