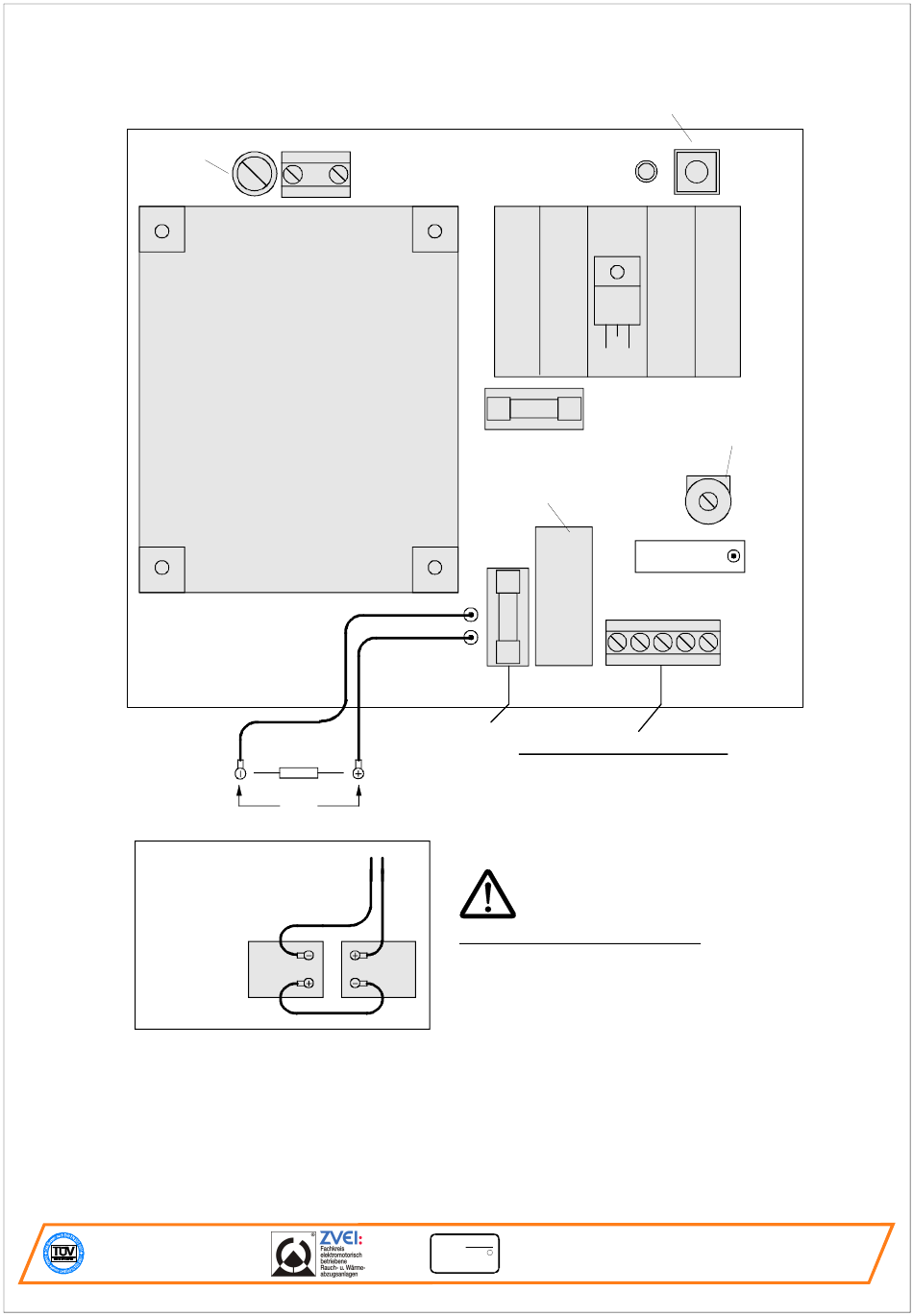

2.3. Lageplan Netzteil 2M-4M
Netz-Sicherung
TR1
Kapazität der Akkus je
nach Leistung und
Ausbaustufe der
Zentrale
Batterie 24V
Reihenschaltung
2 x12V
Bitte beachten!
Bei den hier genannten Spannungsangaben handelt es sich um annähernde Werte,
deren Höhe je nach Netzspannung und Batteriezustand leicht schwanken können.
Alle Spannungsangaben beziehen sich, sofern keine andere Betriebsart aufgeführt ist,
auf Netzbetrieb.
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
Netzanschluss 230V/50Hz
L1 L1 N N
AK1
Si1
Netztransformator
4,7K
27V
schwarz
Revision: 14.08.06 Seite 5 von 34
Netz-/Batterie-
kontrolle
Relais K1
Netz-Batterie Umschaltung
Relais ist angezogen
bei Netzbetrieb
K1
Si3
schwarz
rot
Batterie-Sicherung
Spannungsversorgung der Gruppenmodule
A minus
B Motor
C Lüftertaster
D RWA-Auswertung
E Funktionskontrolle
rot
Einstellunganweisung der Batterie-Ladespannung
Einstellung der Ladespannung mit P1 auf 27 V
mit 4,7 K Abschlusswiderstand über den
Batterieleitungen.
(Batterien nicht angeschlossen!)
Das Verändern der Ladespannung kann zur
Zerstörung von Batterien und Zentrale führen!
