10.3. Alarmsirene

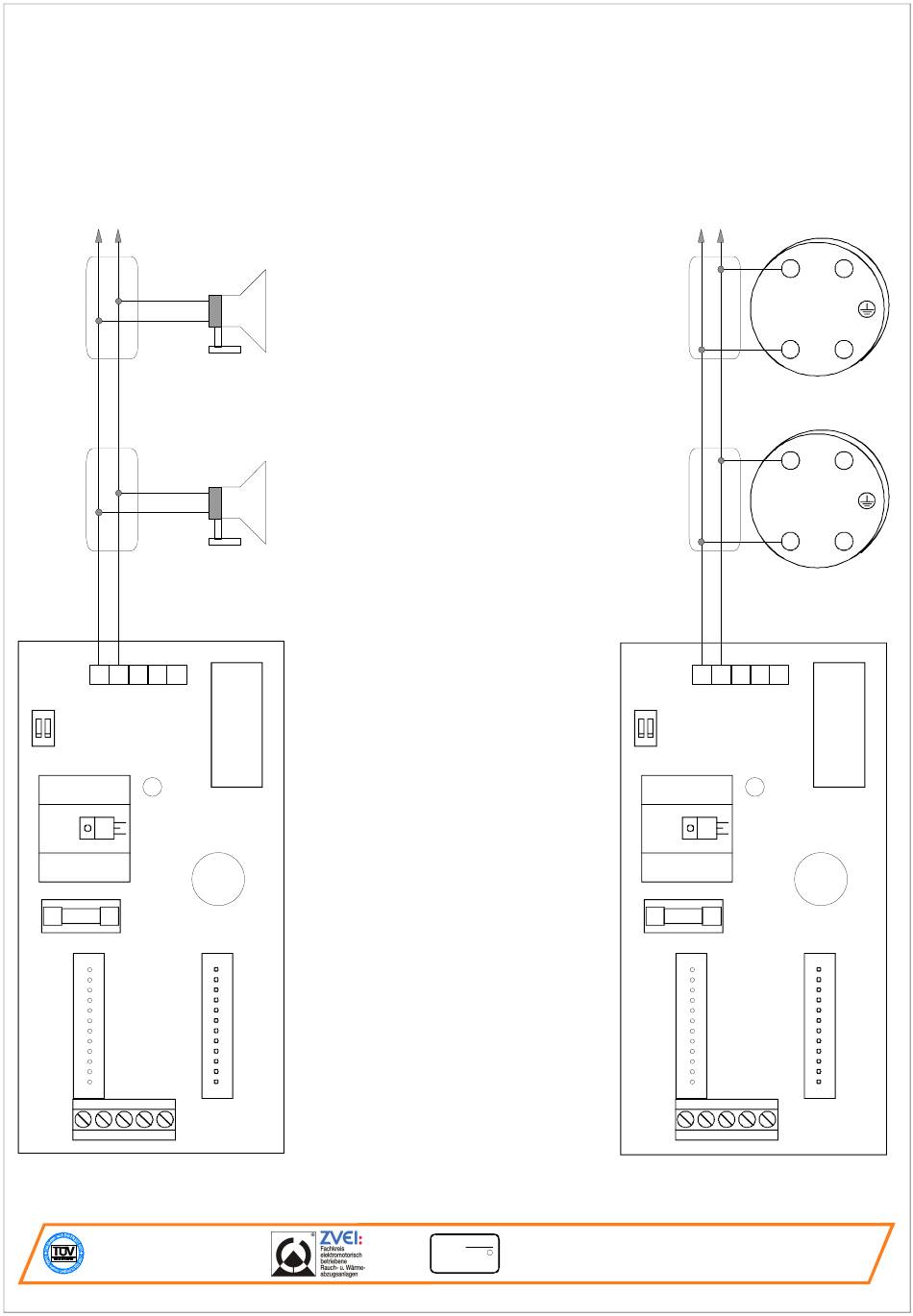

Anschlusstechnik "Alarmsirene"
mit Montagekonsole und
Sirene ASi 1 / 110 dB
Funktion:
Alarm bei Auslösung "RWA"
Abschaltung nach 3 min.
Bis zu 4 Sirenen ASi 1
sind anschließbar.
schwarz (-)
rot (+)
Alarmsirene ASi 1
schwarz (-)
rot (+)
Alarmsirene ASi1
5 4 3 2 1
ST1 ST2
A B C D E
Anschlusstechnik Alarmsirene
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
