4. Kabelverlegung

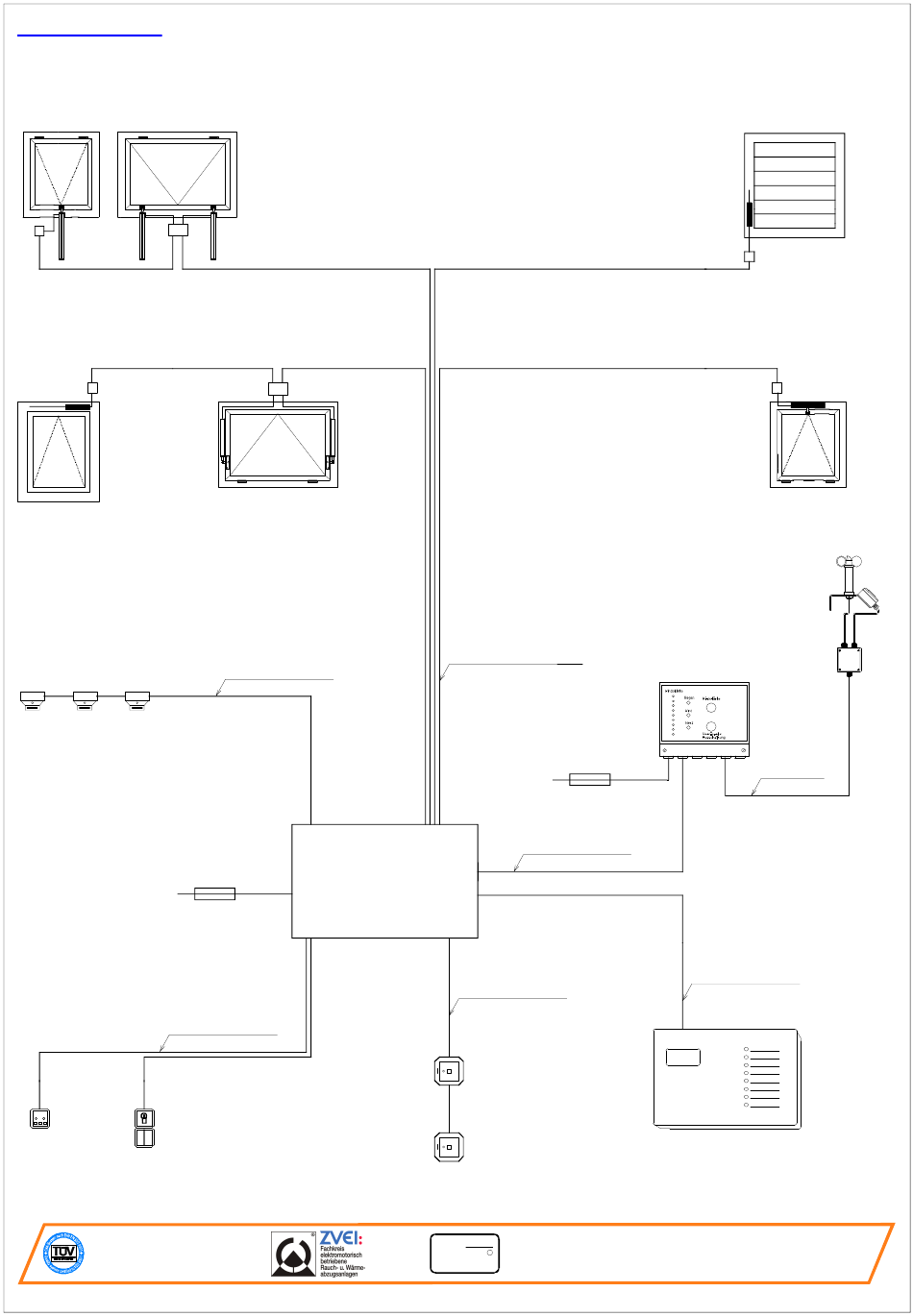

4.1. Beispiel eines Kabelverlegeplans
RWA-Motoren
EK 24 für
Öffnungsscheren
Rauch- und/oder
Wärmemelder
YR 6x0.8 mm²
Lüftungstaster
Schlüsselschalter
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
RWA-Spindelantriebe
für Klappflügel
RWA-Spindelantriebe
für Kipp- und Drehflügel
IE-H (ST) H E30
2x2x0.8 mm²
RWA- und
Belüftungszentrale
Revision: 14.08.06 Seite 12 von 34
(N) HXH E30
3x ... mm² (Tabelle)
ohne PE-Schutzleiter
YR 6x0.8 mm²
IE-H (ST) H E30
4x2x0.8 mm²
RWA-DIN-Taster
W e b e r & R o s e n h ä g e r G m b H
pyro
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
stop
R
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
w w w . w e r o - r w a . d e
RWA-Antriebe
Lamellenelemente
RWA-
Kettenantriebe
Sensoren
Wind/Regen
Temperatur
7x1,5 mm²
Klimaschaltgeräte
Wind/Regen
Temperatur
IE-H (ST) H E30
2x2x0.8 mm²
BMZ
Kontaktverarbeitung von
bauseitigen Anlagen und
Systemen
Rauchabzugsanlagen sind
nach geltenden Vorschriften
mindestens einmal im Jahr
durch eine Fachfirma zu warten !
