7.4. GLT-Befehle zur täglichen Lüftung
Falls kein Lüftungstaster
angeschlossen wird, Brücke
Klemme 6-7 einlegen!
Klemmleiste
RWA-
Gruppenmodul
rot
Auf
Bauseitige Ansteuerung ohne STOP-Funktion
Antriebe fahren bis in die Endstellung AUF-ZU
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale

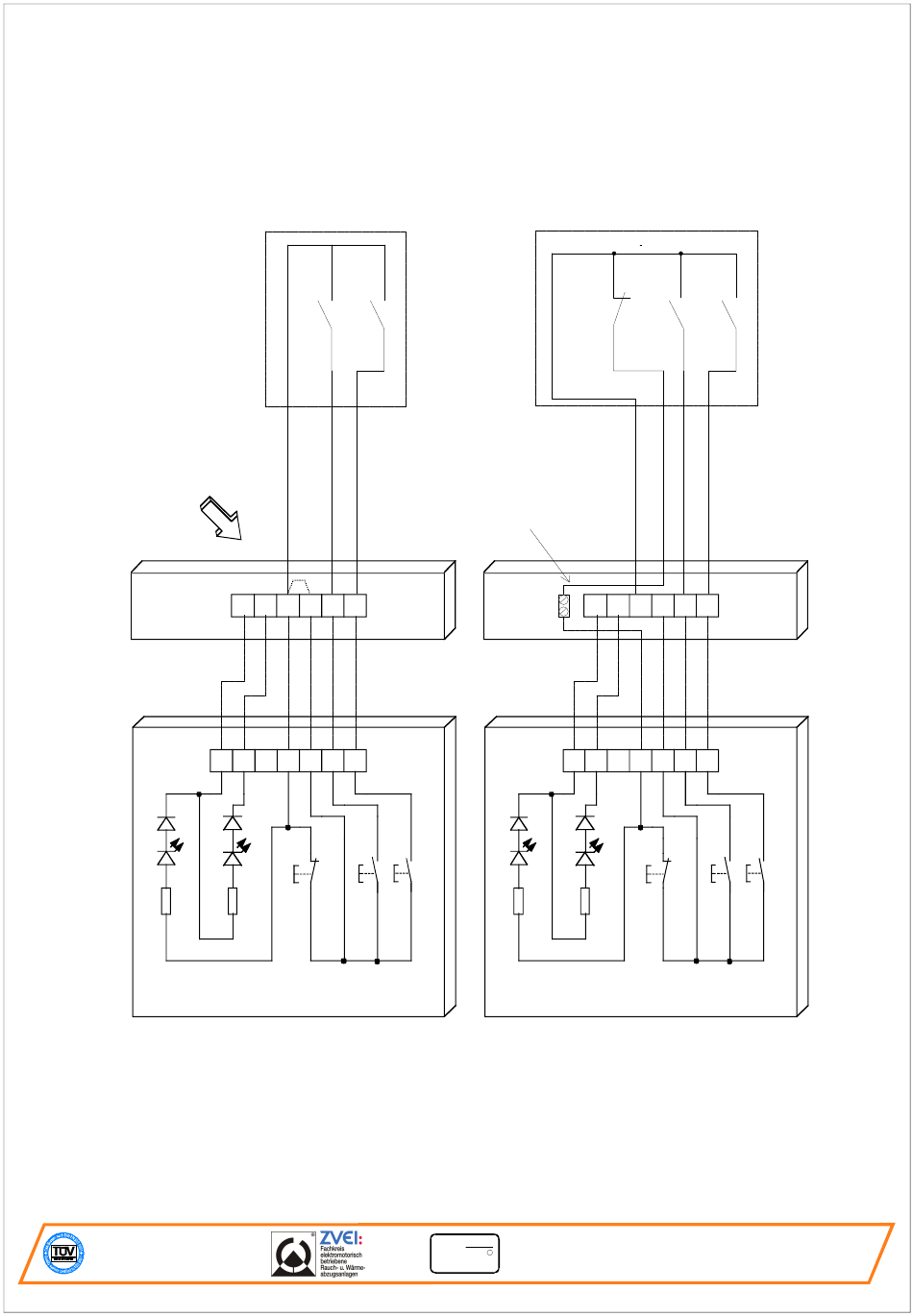

Anschluss eines "AUF-ZU" (STOP) - Befehls von
Bauseitige Kontakte AUF-ZU
(je ein Schließer als Impuls ca.1s)
Kontakte: 24 V DC / 1 A max.
Zu Auf
4 5 6 7 8 9
1 2 3 4 5 6 7
grün
Zu
Stop
Zu
Lüftertaster AUF-STOP-ZU
mit LED-Anzeige
über bauseitigen Kontakt.
Hinweis:
Die STOP-Funktion erfolgt durch Unterbrechung der Selbsthaltung (Klemme 6-7)
Durch erneutes Antasten in AUF- oder ZU-Richtung fahren Die Antriebe bis in die
jeweilige Endstellung. Anschließend darf nur ein Befehl in entgegengesetzter
Richtung erfolgen. Dies ist bei bauseitigen Ansteuerungen sicher zu stellen.
Revision: 14.08.06 Seite 24 von 34
