WERO PYROSTOP 2000 Betriebsanweisung Seite 27

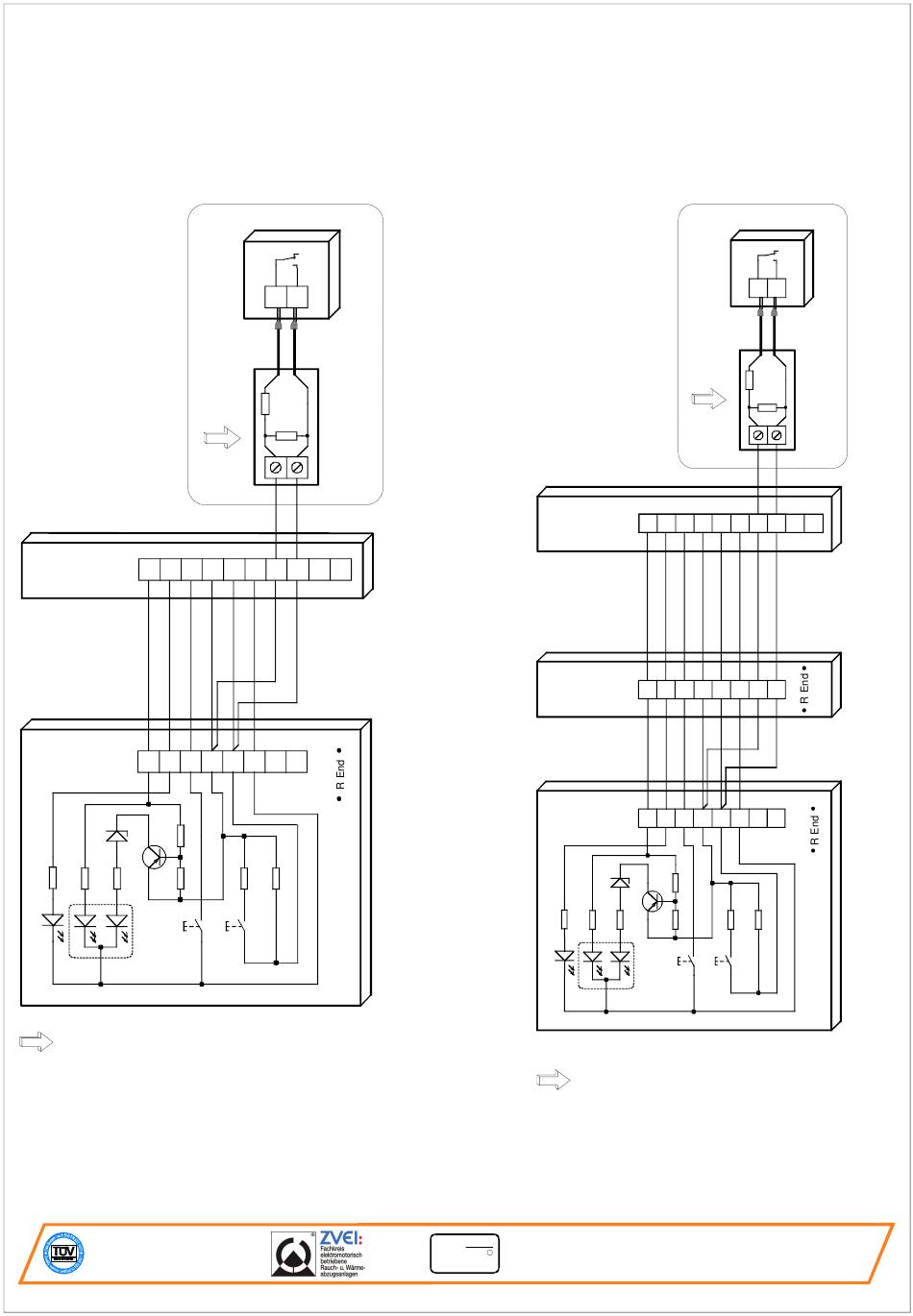

8.3. RWA-Taster „Auslösung Rauchabzug" und Kontakt „RWA AUF" von einer Brandmeldezentrale
Anschluss eines potentialfreien Kontaktes
von einer BMZ und einem RWA-Taster in
einer Meldelinie
potentialfreier Kontakt
(bauseits)
z.B. Brandmeldezentrale
BMZ-Anschlussmodul
Einbau in Brandmeldezentrale
1 2 3
RWA-
Auswertung
RWA-Taster
1 2 3
Auf
Zu
Kontrolle
BMZ-Anschlussmodul
bei Montage einsetzen.
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
1K
3,3K
BMZ
5 6
4 7 8 9 10
4 5 6 7 8
RA RE
Auf
Revision: 14.08.06 Seite 27 von 34
Anschluss eines potentialfreien Kontaktes
von einer BMZ und zwei oder mehreren
RWA-Tastern in einer Meldelinie
potentialfreier Kontakt
(bauseits)
z.B. Brandmeldezentrale
BMZ-Anschlussmodul
Einbau in Brandmeldezentrale
RWA-
Auswertung
RWA-Taster
Erster RWA-Taster
in der Meldelinie
RWA-Taster
Auf
Letzter RWA-Taster
in der Meldelinie
BMZ-Anschlussmodul
bei Montage einsetzen.
