6. RWA-Antriebe, Lastabschaltungen und Synchronregelungen

Allgemeine Informationen

An den Klemmen 1 und 2 (RWA-Zentrale / Ausgangsklemmen Gruppenmodul) wechselt die Polarität der Motorspannung je
nach Laufrichtung der Antriebe. Bei falscher Laufrichtung Motoranschluss umpolen.
Die maximale Stromaufnahme auf dem Typenschild entspricht dem Abschaltstrom. Der Anlauf- und Abschaltstrom des
Antriebes kann kurzzeitig geringfügig höher liegen.
Gesamt-Antriebsleistung pro Gruppenmodul / Antriebskreis: 24 V DC / 6,8 A (Kurzzeitbetrieb S3 40% / z.B. 8 Antriebe mit je
max. 0,85 A Abschaltstrom)
Nachfolgend werden die Anschlussbilder der am häufigsten verwendeten Antriebe und deren Kombinationen
dargestellt. Darüber hinaus können Sonderanschlüsse, Schließfolgesteuerungen usw. ausgeführt werden.
Entsprechende Unterlagen werden dann auftragsbezogen ergänzt.
Daher sind die Anschluss und Montagehinweise der jeweils an zu schließenden Antriebe unbedingt sorgfältig zu
beachten!

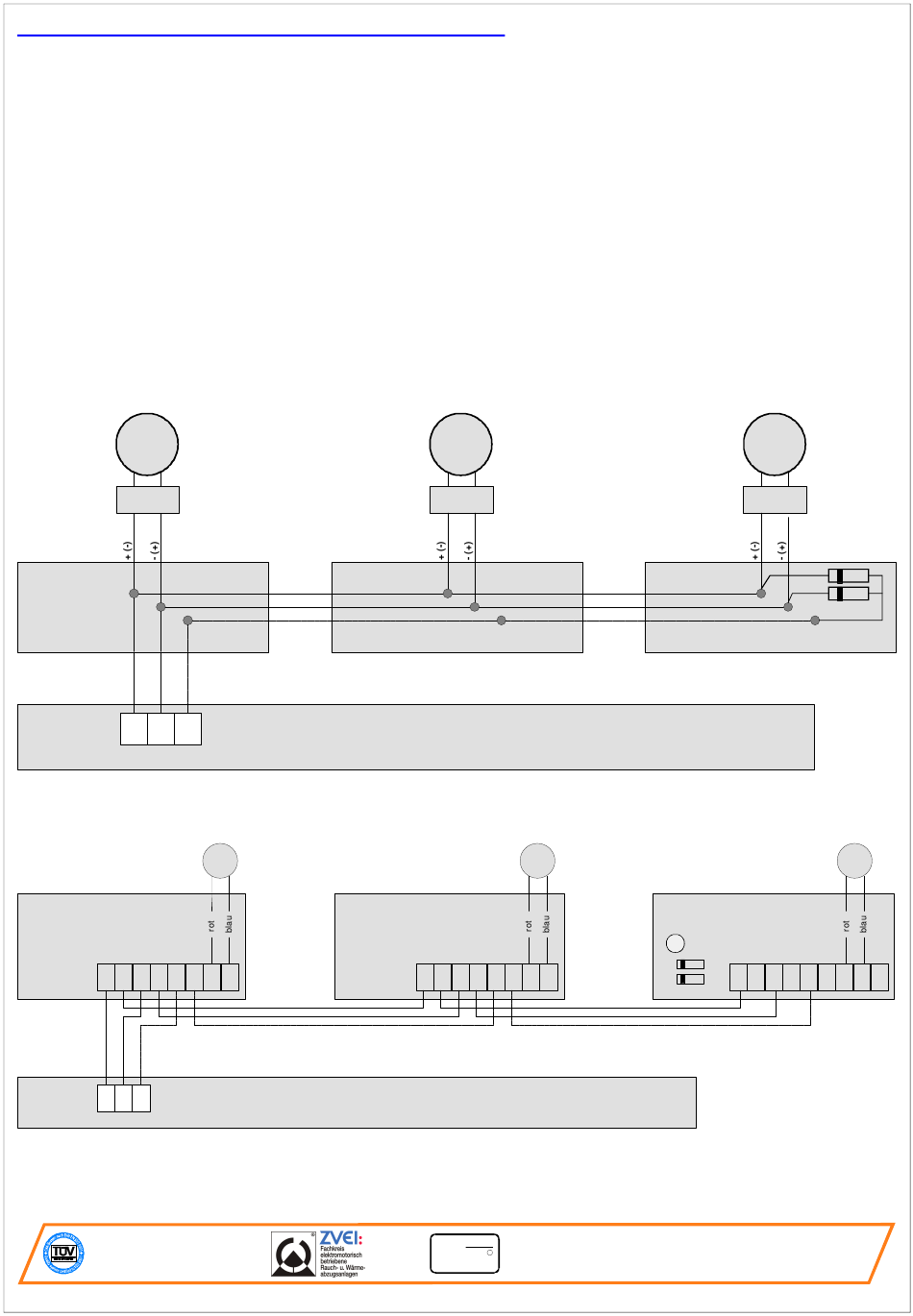

6.1. RWA-Antriebe mit eingebauter Lastabschaltung

M
24 V DC
Eingebaute,
elektronische
Lastabschaltung
Erster Antrieb
Abzweigdose
am Flügel
1
2
3
6.2. RWA-Antriebe mit externer Lastabschaltung
Erste (weitere)
Lastabschaltung ALA
1 1 2
2
3
1
2 3
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
Mittlerer Antrieb
Abzweigdose
am Flügel
RWA-Zentrale / Spannungsversorgung 24 V DC. DieBetriebsspannung (Klemme 1 und 2) wird
für die Laufrichtungsänderung umgepolt. Klemme 3: Überwachungsleitung bei Verwendung
einer RWA-Zentrale mit Überwachung der Motorlinie
M
Lastabschaltung ALA
M
M
3
-
+
RWA-Zentrale / Spannungsversorgung 24 V DC. DieBetriebsspannung (Klemme 1 und 2) wird
für die Laufrichtungsänderung umgepolt. Klemme 3: Überwachungsleitung bei Verwendung
einer RWA-Zentrale mit Überwachung der Motorlinie
Revision: 14.08.06
Seite 16 von 34
M
24 V DC
Eingebaute,
elektronische
Lastabschaltung
M
Mittlere
M
M
3
1 1 2
2
3
-
+
W e b e r & R o s e n h ä g e r G m b H
pyro
stop
R
Letzter Antrieb
Abzweigdose
am Flügel
Letzte oder einzige (max. 8)
Lastabschaltung ALA-E
Über-
wachungs-
Dioden
E
1N 4006
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
durch eine Fachfirma zu warten !
w w w . w e r o - r w a . d e
M
24 V DC
Eingebaute,
elektronische
Lastabschaltung
Überwachungs-
Dioden 1N 4006
M
M
M
3
1 1 2
2
3
-
+
Rauchabzugsanlagen sind
nach geltenden Vorschriften
mindestens einmal im Jahr
