Rauch-/Wärmemelder Ohne Rwa-Taster - Wero Pyrostop 2000 Betriebsanweisung

8.5. Rauch-/Wärmemelder ohne RWA-Taster

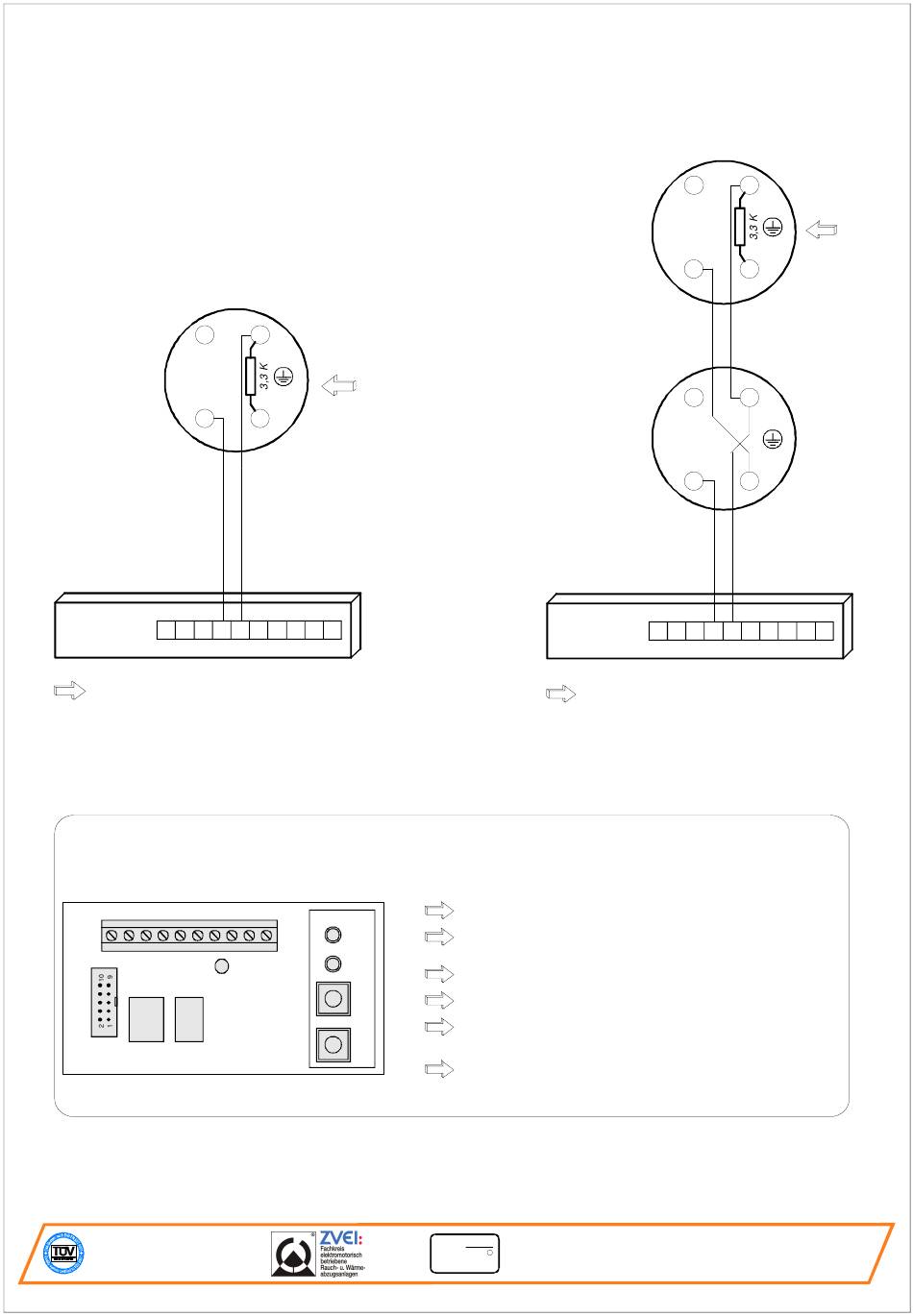

Anschluss eines Rauch- und/oder
Wärmemelders in einer Meldelinie
Rauchmelder ORM S60
oder
Wärmemelder WM S60
in
RWA-
1 2
Auswertung
Endwiderstand 3,3 K
bei Montage einsetzen.
1 2 3 4 5
AK1
ST1
K2 K1
RWA-Auswertung
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
-R
L2
out
L1 L1
+ -
3 4 5 6 7 8 9 10
Rücksetzen des RWA-Alarms ohne angeschlossenen RWA-Taster
LED2
6 7 8 9 10
LED1
S2
RWA
AUF
S1
ZU
Revision: 14.08.06 Seite 29 von 34
Anschluss von zwei oder mehreren Rauch-
und/oder Wärmemeldern in einer Meldelinie
Rauchmelder ORM S60
oder
Wärmemelder WM S60
Rauchmelder ORM S60
oder
Wärmemelder WM S60
RWA-
Auswertung
Endwiderstand 3,3 K
in den letzten Melder einer
Meldelinie bei Montage einsetzen.
Reinigung oder Austausch der ausgelösten Rauchmelder
Rücksetzen des RWA-Alarms durch Drücken der "ZU"-Taste auf der
RWA-Auswertung (S1)
Rote LED auf der RWA-Auswertung erlischt (LED 1)
RWA-Klappen fahren "ZU"
Die RWA-Anlage ist wieder betriebsbereit
Bei Notstrombetrieb über die Akkumulatoren die "ZU"-Taste
gedrückt halten, bis die RWA-Flügel geschlossen sind
W e b e r & R o s e n h ä g e r G m b H
pyro
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
stop
R
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
w w w . w e r o - r w a . d e
-R L2
out
in
L1 L1
-R L2
in out
L1 L1
-
+
1 2 3 4 5 6 7 8 9 10
Rauchabzugsanlagen sind
nach geltenden Vorschriften
mindestens einmal im Jahr
durch eine Fachfirma zu warten !
