9. Informationsverarbeitung / Kontaktabgabe

9.1. Anschluss zur Abgabe von potentialfreien Schaltkontakten
Je nach Ausführung des Moduls
(1 oder 2 Relais) sind folgende
Meldungen möglich:
- Lüftung "AUF"
- Lüftung "ZU"
- Funktionskontrolle bzw. Störmeldung
- RWA- "ZU" (RWA-Reset)
- RWA- "AUF" (RWA-Auslösung)
- Anschlusstechnik W/R/T- "AUF"
- Anschlusstechnik W/R/T- "ZU"
Die Funktion der Relais wird durch zugeordnete
LEDs angezeigt.
Technische Daten
Kontaktart:
Kontaktbelastbarkeit: max. 230V~/5A
Installationshinweise
Der Typ der Elektroleitung richtet sich
nach Verwendungszweck und Anschluss-
spannung, z.B.:
230V/50Hz / NYM-O
24V- / J-Y(ST)Y
Für den tatsächlichen Einsatz sind
die örtlich gültigen und objektbezogenen
Auflagen maßgebend und zu beachten.
Die Installation der Elektroleitungen und die
Verdrahtung nach VDE-Vorschriften durchführen
(Schwachstromleitungen nicht mit Netzspannung
führenden Leitungen zusammen verlegen)!
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
1 Wechsler/Relais
Revision: 14.08.06 Seite 31 von 34
1
Funktionen/Meldungen für diese Anlage:
Relais 1:
_________________________________________
Relais 2:
_________________________________________
W e b e r & R o s e n h ä g e r G m b H
pyro
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
stop
R
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
w w w . w e r o - r w a . d e

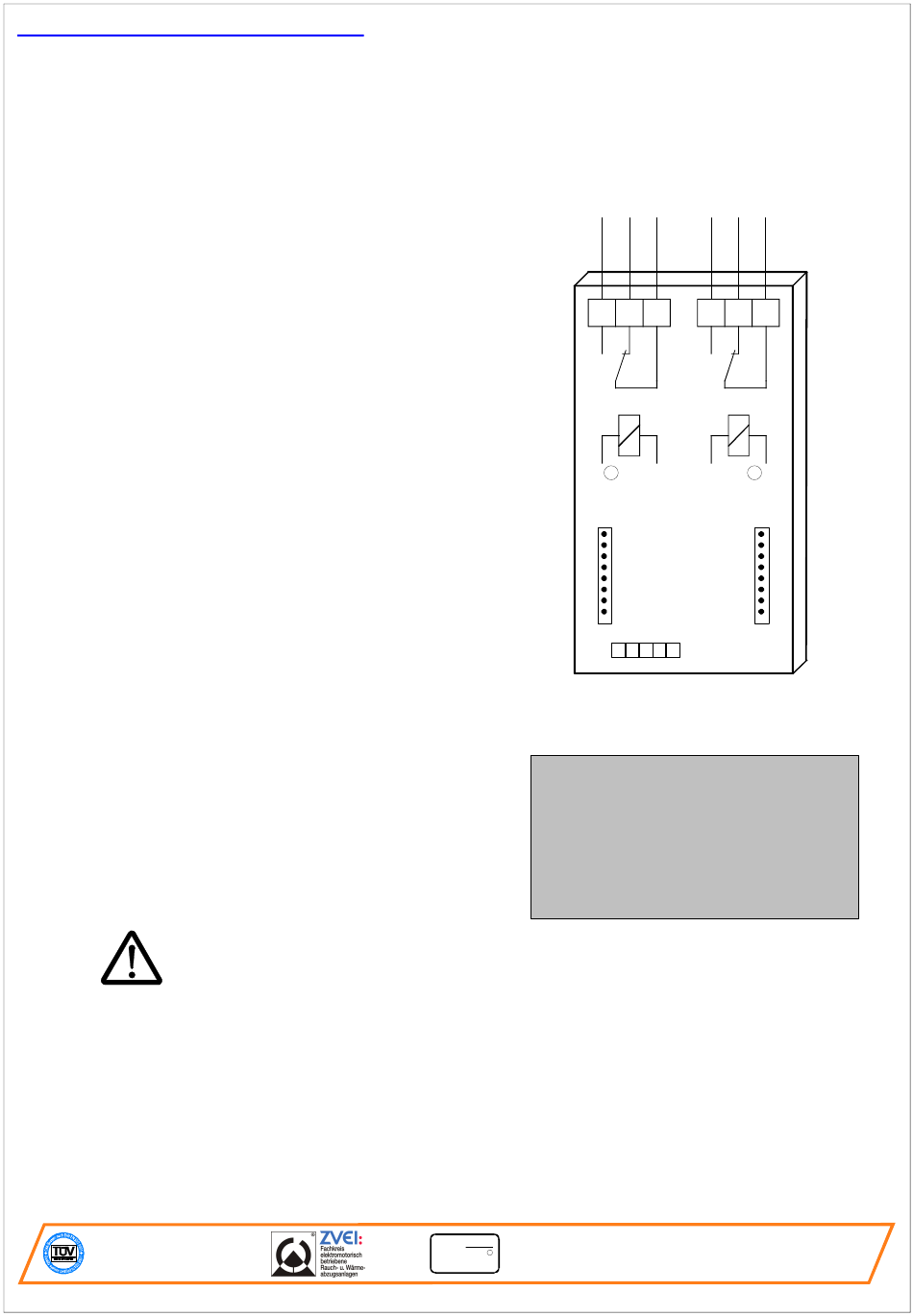

Relaismodul
2 3 4 5 6
Relais 2
Relais 1
A B C D E
Rauchabzugsanlagen sind
nach geltenden Vorschriften
mindestens einmal im Jahr
durch eine Fachfirma zu warten !
