8.2. RWA-Taster „Auslösung Rauchabzug" und Rauch-/Wärmemelder

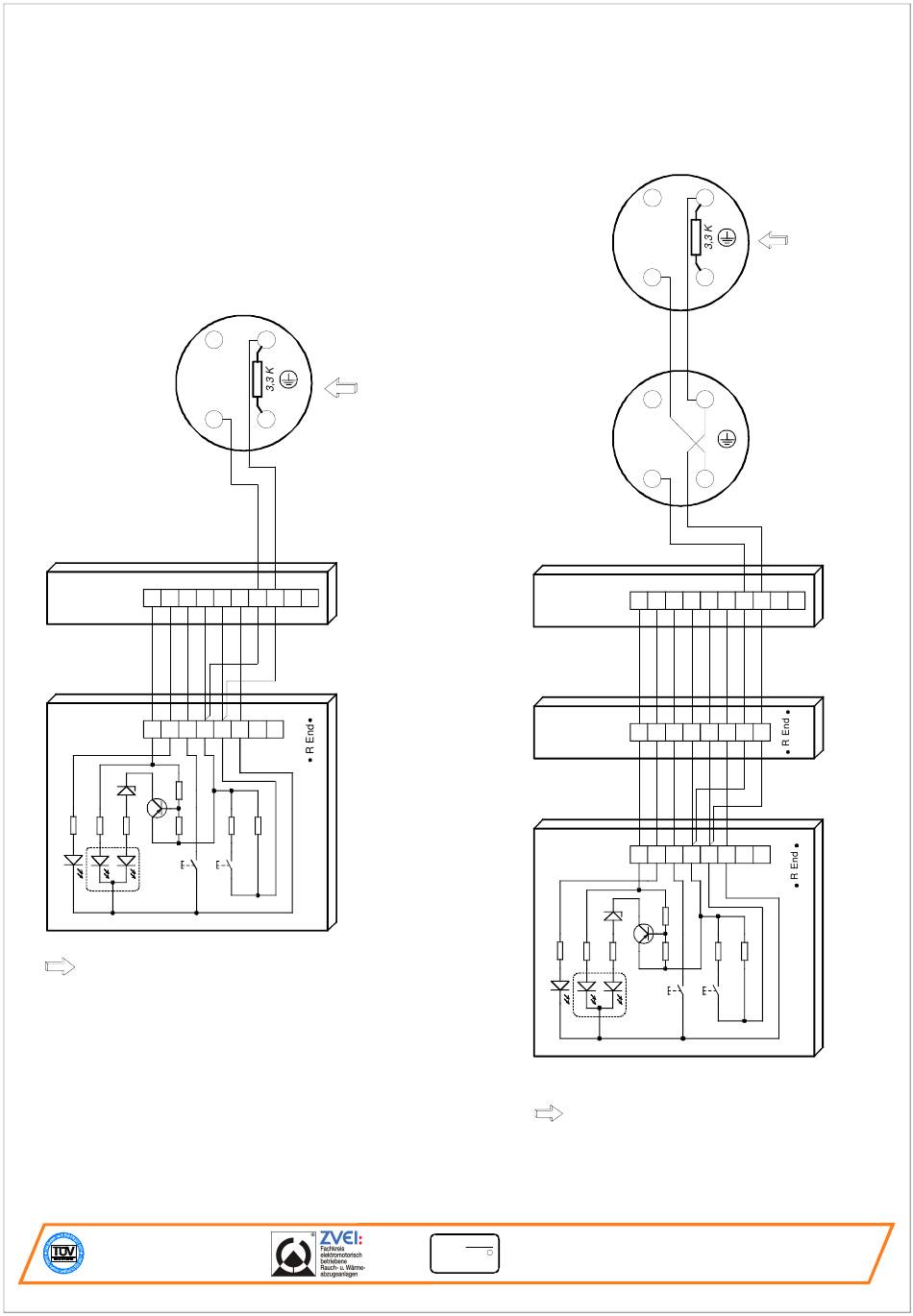

Anschluss eines Rauch- oder Wärmemelders
und eines RWA-Tasters in einer Meldelinie
Rauchmelder ORM S60
oder
Wärmemelder WM S60
RWA-
1 2 3
Auswertung
RWA-Taster
1 2 3 4
Auf
Zu
Kontrolle
Endwiderstand 3,3 K
bei Montage einsetzen.
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
-R L2
in
out
L1
L1
+ -
4 5 6 7 8 9 10
5 6 7 8
RA RE
Auf
Revision: 14.08.06 Seite 26 von 34
Anschluss von zwei oder mehreren Rauch- und/oder
Wärmemeldern und RWA-Taster(n) in einer Meldelinie
Rauchmelder ORM S60
oder
Wärmemelder WM S60
Rauchmelder ORM S60
oder
Wärmemelder WM S60
RWA-
Auswertung
RWA-Taster
Erster RWA-Taster
in der Meldelinie
RWA-Taster
Auf
Kontrolle
Letzter RWA-Taster
in der Meldelinie
Endwiderstand 3,3 K
in den letzten Melder einer
Meldelinie bei Montage einsetzen.
