Zeitschaltuhr „Zu - Wero Pyrostop 2000 Betriebsanweisung

10.2. Zeitschaltuhr „ZU"
Zeitschaltuhr
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
Zeitschaltuhr/Kontakt/Zeitmodul
Kontaktart: Wechsler 24 V DC / 1 A
Funktionen:
1. Schließen aller Lüftungselemente
2. Freischalten der manuellen Lüftung
1 2
Revision: 14.08.06 Seite 33 von 34
3 4 5 6 7 8

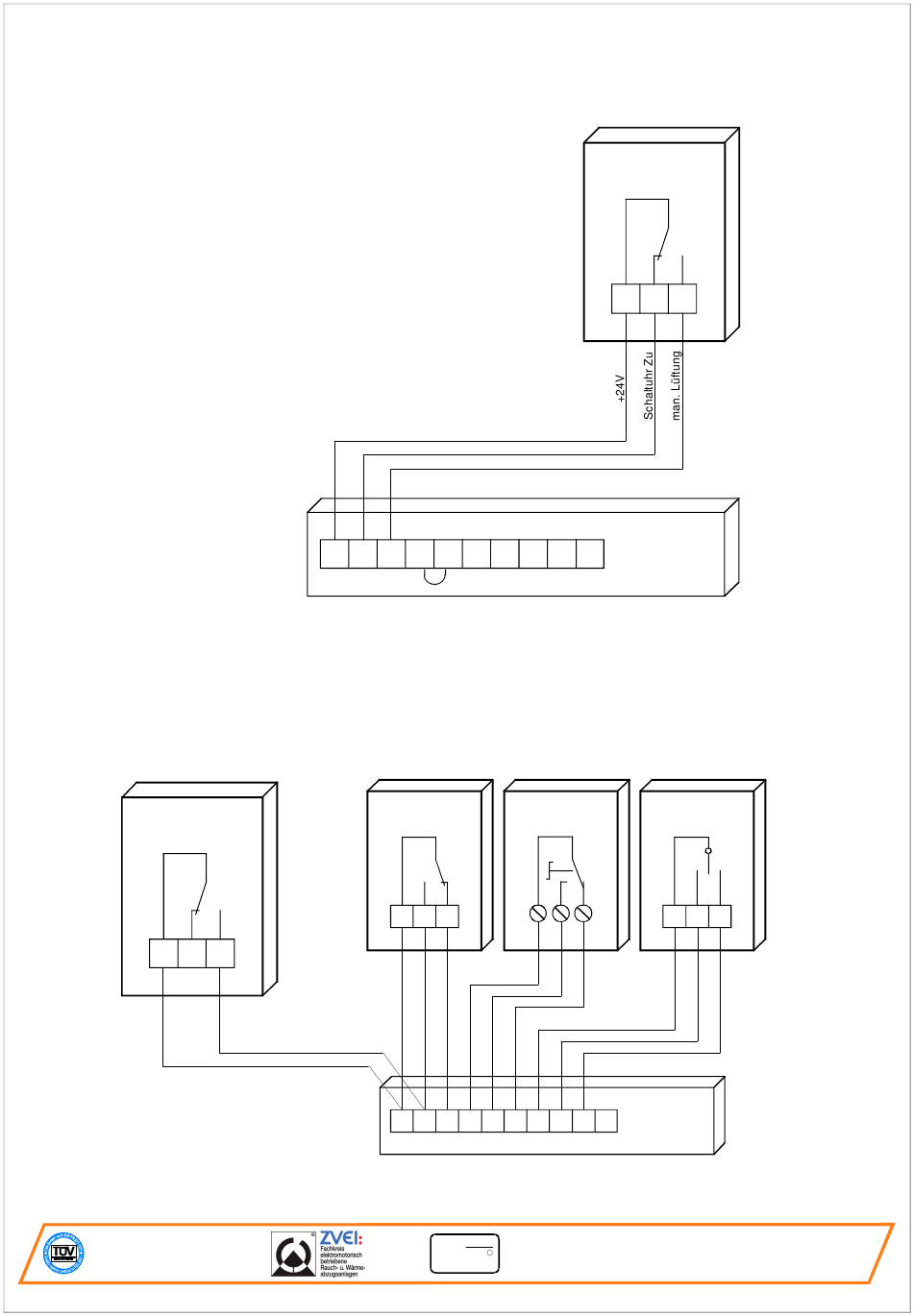

Kontaktbelegung der Klimaschaltgeräte Wind
und/oder Regen,Temperaturautomatik und
Wahlschalter "Hand/Automatikbetrieb"
mit Zeitschaltuhr "ZU"
Wind/Regen-
Hand-Automatik
automatik
Schalter
1 2 3 4 5 6 7
pyro
stop
R
Zeitschaltuhr
9
10
Anschluss-
technik
Temperatur-
automatik
8 9 10
Anschluss-
technik
W e b e r & R o s e n h ä g e r G m b H
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
w w w . w e r o - r w a . d e
