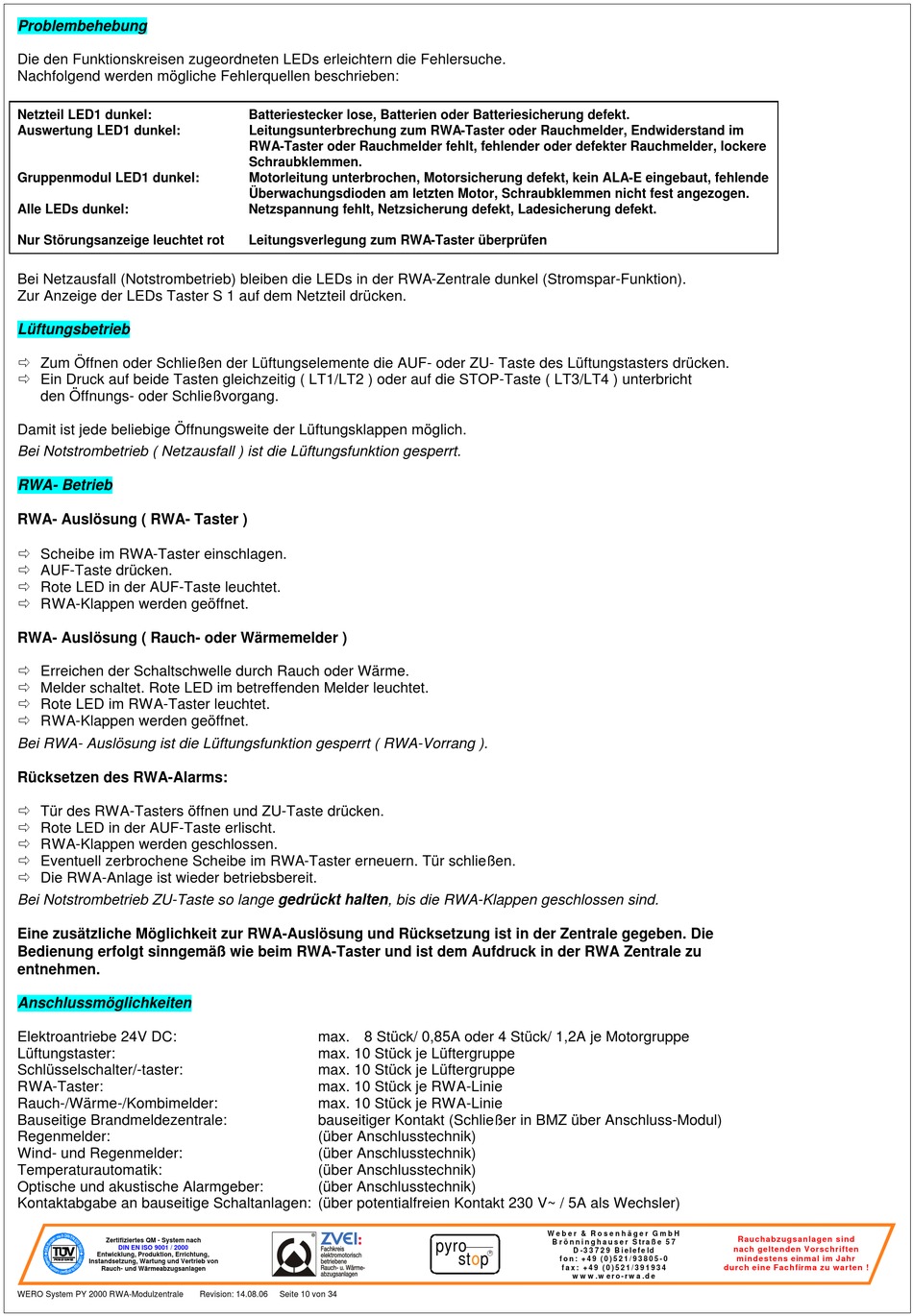

WERO PYROSTOP 2000 Betriebsanweisung Seite 10

Rwa-modulzentrale
Inhaltsverzeichnis
Problembehebung
Die den Funktionskreisen zugeordneten LEDs erleichtern die Fehlersuche.
Nachfolgend werden mögliche Fehlerquellen beschrieben:
Netzteil LED1 dunkel:
Auswertung LED1 dunkel:
Gruppenmodul LED1 dunkel:
Alle LEDs dunkel:
Nur Störungsanzeige leuchtet rot
Bei Netzausfall (Notstrombetrieb) bleiben die LEDs in der RWA-Zentrale dunkel (Stromspar-Funktion).
Zur Anzeige der LEDs Taster S 1 auf dem Netzteil drücken.
Lüftungsbetrieb
ð Zum Öffnen oder Schließen der Lüftungselemente die AUF- oder ZU- Taste des Lüftungstasters drücken.
ð Ein Druck auf beide Tasten gleichzeitig ( LT1/LT2 ) oder auf die STOP-Taste ( LT3/LT4 ) unterbricht
den Öffnungs- oder Schließvorgang.
Damit ist jede beliebige Öffnungsweite der Lüftungsklappen möglich.
Bei Notstrombetrieb ( Netzausfall ) ist die Lüftungsfunktion gesperrt.
RWA- Betrieb
RWA- Auslösung ( RWA- Taster )
ð Scheibe im RWA-Taster einschlagen.
ð AUF-Taste drücken.
ð Rote LED in der AUF-Taste leuchtet.
ð RWA-Klappen werden geöffnet.
RWA- Auslösung ( Rauch- oder Wärmemelder )
ð Erreichen der Schaltschwelle durch Rauch oder Wärme.
ð Melder schaltet. Rote LED im betreffenden Melder leuchtet.
ð Rote LED im RWA-Taster leuchtet.
ð RWA-Klappen werden geöffnet.
Bei RWA- Auslösung ist die Lüftungsfunktion gesperrt ( RWA-Vorrang ).
Rücksetzen des RWA-Alarms:
ð Tür des RWA-Tasters öffnen und ZU-Taste drücken.
ð Rote LED in der AUF-Taste erlischt.
ð RWA-Klappen werden geschlossen.
ð Eventuell zerbrochene Scheibe im RWA-Taster erneuern. Tür schließen.
ð Die RWA-Anlage ist wieder betriebsbereit.
Bei Notstrombetrieb ZU-Taste so lange gedrückt halten, bis die RWA-Klappen geschlossen sind.
Eine zusätzliche Möglichkeit zur RWA-Auslösung und Rücksetzung ist in der Zentrale gegeben. Die
Bedienung erfolgt sinngemäß wie beim RWA-Taster und ist dem Aufdruck in der RWA Zentrale zu
entnehmen.
Anschlussmöglichkeiten
Elektroantriebe 24V DC:
Lüftungstaster:
Schlüsselschalter/-taster:
RWA-Taster:
Rauch-/Wärme-/Kombimelder:
Bauseitige Brandmeldezentrale:
Regenmelder:
Wind- und Regenmelder:
Temperaturautomatik:
Optische und akustische Alarmgeber:
Kontaktabgabe an bauseitige Schaltanlagen: (über potentialfreien Kontakt 230 V~ / 5A als Wechsler)
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO System PY 2000 RWA-Modulzentrale
Batteriestecker lose, Batterien oder Batteriesicherung defekt.
Leitungsunterbrechung zum RWA-Taster oder Rauchmelder, Endwiderstand im
RWA-Taster oder Rauchmelder fehlt, fehlender oder defekter Rauchmelder, lockere
Schraubklemmen.
Motorleitung unterbrochen, Motorsicherung defekt, kein ALA-E eingebaut, fehlende
Überwachungsdioden am letzten Motor, Schraubklemmen nicht fest angezogen.
Netzspannung fehlt, Netzsicherung defekt, Ladesicherung defekt.
Leitungsverlegung zum RWA-Taster überprüfen
max. 8 Stück/ 0,85A oder 4 Stück/ 1,2A je Motorgruppe
max. 10 Stück je Lüftergruppe
max. 10 Stück je Lüftergruppe
max. 10 Stück je RWA-Linie
max. 10 Stück je RWA-Linie
bauseitiger Kontakt (Schließer in BMZ über Anschluss-Modul)
(über Anschlusstechnik)
(über Anschlusstechnik)
(über Anschlusstechnik)
(über Anschlusstechnik)
Revision: 14.08.06
Seite 10 von 34
W e b e r & R o s e n h ä g e r G m b H
pyro
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
stop
R
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
w w w . w e r o - r w a . d e
Rauchabzugsanlagen sind
nach geltenden Vorschriften
mindestens einmal im Jahr
durch eine Fachfirma zu warten !
