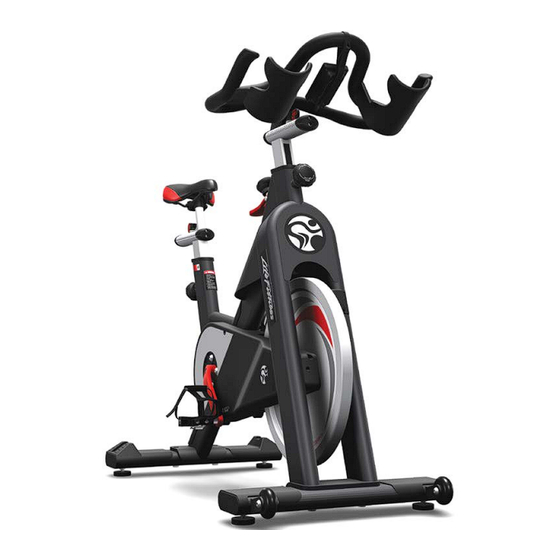

IC3
MODELL NR:IC-LFIC3B1-01
WICHTIGER HINWEIS!
BITTE LESEN SIE VOR DER INBETRIEBNAHME DES BIKES DIESES HANDBUCH VOLLSTÄNDIG
UND BEFOLGEN SIE ALLE DARIN BESCHRIEBENEN ANLEITUNGEN ZU MONTAGE,
WARTUNG UND BETRIEB DES GERÄTES NICHT ORDNUNGSGEMÄSSE HANDHABUNG
ODER UNZUREICHENDE WARTUNG FÜHRT ZUM ERLÖSCHEN DER GARANTIE!
Version 1.1 2017 IC-LFIC3B1-01 Copyright by Indoorcycling Group GmbH 2017 | www.indoorcycling.com
HERSTELLER:
Indoorcycling Group GmbH
Happurger Str. 86
90482 Nuremberg | Germany
info@indoorcycling.com
www.indoorcycling.com
Phone: +49(0)911 / 54 44 50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LifeFitness IC3
Inhaltszusammenfassung für LifeFitness IC3
- Seite 1 HERSTELLER: Indoorcycling Group GmbH Happurger Str. 86 90482 Nuremberg | Germany info@indoorcycling.com www.indoorcycling.com Phone: +49(0)911 / 54 44 50 MODELL NR:IC-LFIC3B1-01 WICHTIGER HINWEIS! BITTE LESEN SIE VOR DER INBETRIEBNAHME DES BIKES DIESES HANDBUCH VOLLSTÄNDIG UND BEFOLGEN SIE ALLE DARIN BESCHRIEBENEN ANLEITUNGEN ZU MONTAGE, WARTUNG UND BETRIEB DES GERÄTES NICHT ORDNUNGSGEMÄSSE HANDHABUNG ODER UNZUREICHENDE WARTUNG FÜHRT ZUM ERLÖSCHEN DER GARANTIE! Version 1.1 2017 IC-LFIC3B1-01 Copyright by Indoorcycling Group GmbH 2017 | www.indoorcycling.com...
-
Seite 2: Inhaltsverzeichnis
P.20 GARANTIE P.21-22 TECHNISCHE DATEN: Das Life Fitness IC3 Bike entspricht nach EN 957 der Benutzerklasse S und ist für die Verwendung in kontrollierter Umgebung wie z.B. Sportstätten und Fitnesseinrichtungen unter Beaufsichtigung eines Trainers klassifiziert. GEWICHT DES BIKES: 57 KG... -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Es liegt in der alleinigen Verantwortung des fahren und festes Schuhwerk, vorzugsweise Radschuhe, zu tragen. Lose Schnürsenkel Eigentümers, alle Nutzer über die sachgerechte können sich im Antriebs-system verfangen und und ordnungsgemäße Verwendung zu zu Verletzungen führen. Verstellvorrichtungen informieren und erst nach erfolgter Einweisung sollten nicht hervorstehen, um die durch einen qualifizierten Trainer oder... -
Seite 4: Einführung
STANDFUSS WICHTIG! Den individuellen Produktionscode des Life Fitness IC3 Bikes finden Sie auf dem Typenschild, dass sich im unteren Bereich des Rahmenrohrs in der Nähe der linken Tretkurbel befindet. Bitte tragen Sie diesen Produktionscode in die Pflege - und Wartungslisten ein. Die Angabe des Produktionscodes ist bei allen Garantieanfragen zwingend erforderlich. -
Seite 5: Montage Und Zusammenbau
MONTAGE UND ZUSAMMENBAU X2 17MM 15MM X1 13MM PEDALSCHLÜSSEL PERSONEN A (1 : 2) 50NM 50NM SICHERSTELLEN, DASS ALLE VERBINDUNGSELEMENTE SICHERSTELLEN, DASS ALLE VERBINDUNGSELEMENTE AUSREICHEND FEST ANGEZOGEN WURDEN. AUSREICHEND FEST ANGEZOGEN WURDEN. STOP-MARKIERUNG STOP-MARKIERUNG... - Seite 6 MONTAGE UND ZUSAMMENBAU X2 17MM 15MM X1 13MM PEDALSCHLÜSSEL PERSONEN IMPORTANTE: 13mm Mutter der Sattelklemme ausreichend fest und gleichmäßig von beiden Seiten anziehen! Durch einseitiges Anziehen der Muttern erfolgt keine ordnungsgemäße Klemmung des Sattelklobens! 13MM 25NM SATTEL IN VERTIKALER IMPORTANTE: UND HORIZONTALER Das mit R markierte Pedal am rechten Kurbelarm POSITION AUSRICHTEN!
- Seite 7 MONTAGE UND ZUSAMMENBAU X2 17MM 15MM X1 13MM PEDALSCHLÜSSEL PERSONEN * 25NM 55NM MONTAGEHINWEISE BEACHTEN!
-
Seite 8: Installation, Aufbau
INSTALLATION, AUFBAU LIFE FITNESS BIKES Die Einstellungen müssen bei der Erstinstallation der LIFE FITNESS Bikes vorgenommen werden, um eine optimale Leistung und lange Lebensdauer zu gewährleisten. Bitte lesen und befolgen Sie die folgenden Anleitungen genau. Wenn die Bikes nicht wie beschrieben installiert und eingestellt werden, können die Komponenten einem übermäßigen Verschleiß... - Seite 9 INSTALLATION, AUFBAU LIFE FITNESS BIKES 6. Lithiumfett auf die Metallgewinde aller Justierknöpfe geben. 7. Überprüfen Sie die vier (4) Inbusmuttern auf der Riemenscheibe auf festen Sitz. Sind sie locker, Gewindekleber LocTite Threadlocker Blue-242 auftragen und wieder fest anziehen. 8. Überprüfen Sie die die beiden Inbusschrauben mit denen die Tretkurbeln (an der rechten und linken Seite des Tretlagers) befestigt sind auf festen Sitz.
-
Seite 10: Richtige Radeinstellung
RICHTIGE RADEINSTELLUNG Das Life Fitness Bike kann sehr variabel, entsprechend den Bedürfnissen verschiedener Benutzergruppen, eingestellt werden. Dadurch wird optimaler Fahrkomfort unter Berücksich- tigung einer für diesen Zweck idealen Körperhaltung gewährleistet. Somit können optimale Trainingsergebnisse erzielt werden. Die nachfolgend beschriebenen Möglichkeiten zeigen nur einige der meist verwendeten Einstellvarianten des Bikes. - Seite 11 RICHTIGE RADEINSTELLUNG HORIZONTALE SATTELEINSTELLUNG: Die horizontale Positionierung des Sattels ist sehr wichtig um Verletzungen an den Kniegelenken vorzubeugen. Setzen Sie sich auf den Sattel und bringen Sie die Kurbelarme in die horizontale Position. Das Kniegelenk am nach vorne gerichteten Bein sollte sich direkt über der Achse des Pedals befinden. Falls dies nicht der Einstellung Ihres Bikes entspricht, justieren Sie bitte die horizontale Sattelverstellung nach vorne oder hinten um diese Sitzposition zu erreichen.
- Seite 12 RICHTIGE RADEINSTELLUNG LENKERPOSITIONIERUNG: Zu Beginn der Einstellung sollte bei ungeübten Benutzern der Lenker in gleicher Höhe mit dem Sattel eingestellt sein (Linie A) und sich auf der „0“ Markierung (Linie B) befinden. Wenn die Knie beim stehenden Fahren den Lenker berühren oder diese Sitzposition bei längerem Fahren un- bequem ist, sollte zunächst der Lenker etwas höher eingestellt werden.
-
Seite 13: Richtige Handhabung Des Bikes
RICHTIGE HANDHABUNG DES BIKES EINSTELLUNG DES WIDERSTANDES: Der individuell angestrebte Bremswiderstand kann mit Hilfe des Bremsverstellknopfes fein und stufenlos eingestellt werden. Um den Bremswiderstand zu erhöhen, wird der Bremsverstellknopfes im Uhrzeigersinn gedreht. Um den Bremswiderstand zu verringern, drehen sie gegen den Uhrzeigersinn. Bitte niemals unter Widerstandsbelastung rückwärts fahren, da sich die Schraubverbindung der Pedale zum Kurbelarm lockern kann und ein Lösen der Verbindung nicht auszuschließen ist. -
Seite 14: Regelmässige Pflege Und Wartung
REGELMÄSSIGE PFLEGE UND WARTUNG WARNUNG! Die nachfolgenden Wartungs- und Pflegemaßnahmen müssen in der beschriebenen Regelmä- ßigkeit durchgeführt werden, um ein Höchstmaß an Betriebssicherheit und Lebensdauer zu gewährleisten. Bitte befolgen Sie die nachfolgenden Anweisungen gewissenhaft. Nicht regel- mäßig durchgeführte Wartungs- und Pflegearbeiten führen zu erhöhtem Verschleiß am Produkt und zum Erlöschen der Garantieleistungen. - Seite 15 REGELMÄSSIGE PFLEGE UND WARTUNG 14-TÄGIGE MASSNAHMEN: 1. Notbremse: Aus Gründen der Betriebs- sicherheit muss die Notbremse regelmäßig auf ihre Funktion überprüft werden.Hierzu ziehen Sie während des Fahrens den roten Notbremsgriff nach oben. Bei optimaler Funktion sollte es zu einer sofortigen Brems- wirkung bis hin zum vollständigen Stillstand der Schwungscheibe kommen.
- Seite 16 REGELMÄSSIGE PFLEGE UND WARTUNG 3. Lenker: Um die Leichtgängigkeit der Lenkerverstellung zu gewährleisten, muss die vertikale und horizontale Lenkerstütze re- gelmäßig gereinigt und eingefettet werden. Hierzu nehmen Sie den kompletten Lenker (A) aus seiner Führung, sprühen diesen mit Wartungsspray ein und reiben die gesamten Außenflächen inklusive der horizontalen Verstellung mit einem weichen Lappen ab.
- Seite 17 REGELMÄSSIGE PFLEGE UND WARTUNG 2. Bremssystem: Um eine dauerhaft einwandfreie und optimale Funktion sicher zu stellen, ist es erforderlich, die gesamte Bremsmechanik, welche sich unterhalb des Schwitzschutzes befindet, mit Gewindefett oder Wartungsspray zu behandeln. Es ist vor allem darauf zu achten, dass die Gewinde über die gesamte Länge nicht trocken laufen, da dies zu extremem Verschleiß...
-
Seite 18: Wartungs- Und Pflegeplan
WARTUNGS - UND PFLEGEPLAN TÄTIGKEIT TURNUS DETAILS REINIGUNG UND DESINFEKTION SOWIE STANDSICHERHEIT DES BIKES PRÜFEN TÄGLICH SEITE 14 WARTUNG DER BREMSBELÄGE UND DETAILREINIGUNG DES GESAMTEN BIKES WÖCHENTLICH SEITE 14 NOTBREMSFUNKTION TESTEN 14-TÄGIG SEITE 15 REINIGUNG UND PFLEGE DER SATTELSTÜTZE UND DES LENKERS 14-TÄGIG SEITE 15+16 WARTUNG DER VERSTELLKNÖPFE... - Seite 19 WARTUNGS - UND PFLEGEPLAN 14-TÄGIGE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM MONATLICHE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM...
-
Seite 20: Ersatzteile
ERSATZTEILE Ersatzteile und deren Artikelnummern können Änderungen unterliegen. Für weitere Informationen bitten wir Sie mit Ihrem Händler in Kontakt zu treten oder die Webseite www.indoorcycling.com zu besuchen. 120-01-00015-02 SPORT SATTEL SCHWARZ & ROT INKL. SATTELKLOBEN 900-10-00003-01 GUMMISTANDFUSS, 75° SHORE 150-01-00005-03 KOMBIPEDAL SET, SPD KOMPATIBEL 150-03-00048-01... -
Seite 21: Garantie
Die Indoorcycling Group GmbH garantiert, dass alle neuen Produkte am Tag der Lieferung zum Kunden frei von Fertigungs- und Materialfehlern sind. Nachfolgend sind die unterschiedlichen Garantiezeiten für die an den IC3 Bikes verwendeten Komponenten und Baugruppen aufgelistet. Detaillierte Informationen zu unseren Garantie- und Geschäftsbedingungen finden... - Seite 22 GARANTIE 10 JAHRE GARANTIE: BRUCH DER RAHMENKONSTRUKTION, SCHWEISSFEHLER 3 JAHRE GARANTIE: LENKER UND SATTELVERBINDUNG, BREMSSYSTEM (AUSGENOMMEN BREMSBELÄGE), HEBEL, GRIFFE UND EINSTELLKNÖPFE, KURBELN, RIE-MENANTRIEBSSYSTEM, SCHWUNGRAD UND NABENVERBINDUNG, PUL-VERLACKBESCHICHTUNG 2 JAHRE GARANTIE: KOMBIPEDALE (AUSGENOMMEN SCHUHBINDUNGSSYSTEM), EIN-SCHUBBUCHSE / KLEMMUNG DER LENKER UND SATTELSTANGE, AUSGLEICHSFUSS 1 JAHRE GARANTIE: SADDLE CONSTRUCTION NACHFOLGENDE VERSCHLEISSTEILE SIND NICHT BESTANDTEIL DER GARANTIE:...
- Seite 24 ACHTUNG. MACHEN SIE SICH MIT ALLEN SICHERHEITSMASSNAHMEN UND -ANWEISUNGEN, DIE IN DIESER BEDIENUNGSANLEITUNG BESCHRIEBEN SIND, VERTRAUT, BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN. BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF. UNSACHGEMÄSSEM ZUSAMMEN- AUFBAU, UNSACHGEMÄSSER WARTUNG PFLEGE, SOWIE UNSACHGEMÄSSEM GEBRAUCH, KÖNNEN GARANTIEBESTIMMUNGEN ERLÖSCHEN.
