Fujitsu TX1320 M2 Betriebsanleitung Seite 76

Inbetriebnahme und Bedienung
LAN-Anzeigen

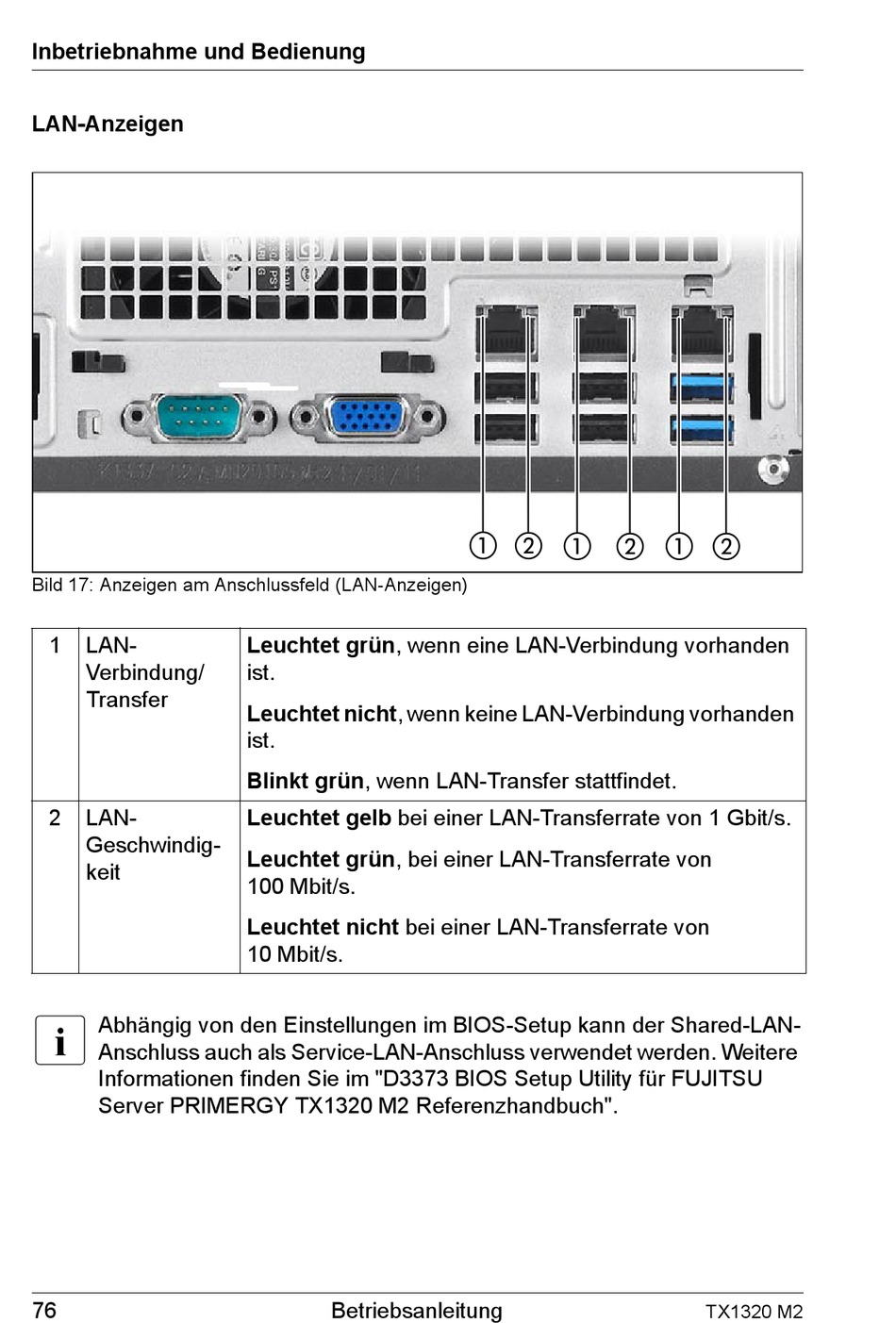

Bild 17: Anzeigen am Anschlussfeld (LAN-Anzeigen)
1 LAN-
Verbindung/
Transfer
2 LAN-
Geschwindig-
keit
I
Abhängig von den Einstellungen im BIOS-Setup kann der Shared-LAN-
Anschluss auch als Service-LAN-Anschluss verwendet werden. Weitere
Informationen finden Sie im "D3373 BIOS Setup Utility für FUJITSU
Server PRIMERGY TX1320 M2 Referenzhandbuch".
76
Leuchtet grün, wenn eine LAN-Verbindung vorhanden
ist.
Leuchtet nicht, wenn keine LAN-Verbindung vorhanden
ist.
Blinkt grün, wenn LAN-Transfer stattfindet.
Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s.
Leuchtet grün, bei einer LAN-Transferrate von
100 Mbit/s.
Leuchtet nicht bei einer LAN-Transferrate von
10 Mbit/s.
Betriebsanleitung
TX1320 M2
