5.3 Geräte an Server anschließen
Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche
zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den
eingebauten Erweiterungskarten ab.
Die Standardanschlüsse sind durch Symbole und Farbkodierung
gekennzeichnet:

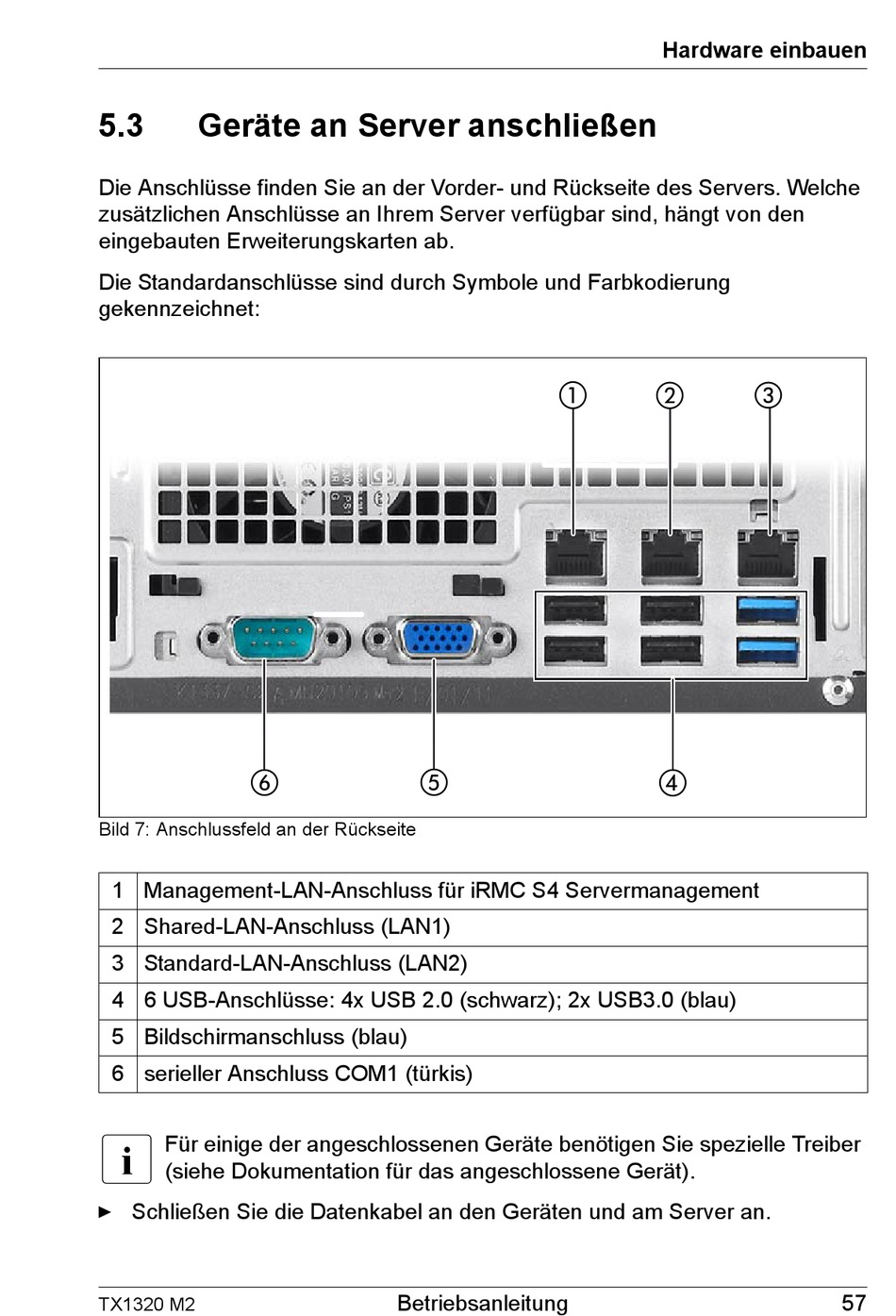

Bild 7: Anschlussfeld an der Rückseite
1 Management-LAN-Anschluss für iRMC S4 Servermanagement
2 Shared-LAN-Anschluss (LAN1)
3 Standard-LAN-Anschluss (LAN2)
4 6 USB-Anschlüsse: 4x USB 2.0 (schwarz); 2x USB3.0 (blau)
5 Bildschirmanschluss (blau)
6 serieller Anschluss COM1 (türkis)
I
Für einige der angeschlossenen Geräte benötigen Sie spezielle Treiber
(siehe Dokumentation für das angeschlossene Gerät).
Ê Schließen Sie die Datenkabel an den Geräten und am Server an.
