SV
Installation och anslutning
1. Ta bort kopplingsdosans skyddslock (pos. 1) genom att vrida de fyra lås som finns i varje hörn från position 1 till 0.
2. Dra ut potentiometern som är ansluten till kopplingsplint 2, 3 och 4
3. Anslut 0-10 V (4) på tillbehöret till kopplingsplint 3.
4. Anslut GND (5) på tillbehöret till kopplingsplint 2.
5. Anslut 230 V – neutralledare (N) till tillbehöret och N-plint på kopplingsplintsraden (blå ledare).
6. Anslut 230 V – fasledare (L) till tillbehöret och L-plint på kopplingsplintsraden (brun ledare).
7. Jordledare ansluts till plint på kopplingsplinten märkt med en jordsymbol (gul/grön ledare).
8. Sätt tillbaka kopplingsdosans skyddslock och lås det.
VEF ska nu styras enligt behovsstyrning luftfuktighetsnivå inomhus.
8.1.4

CO2 - behovsstyrning

Styrenheten jämför rummets CO2-värde med ett reglerbart börvärde (CO2) och reglerar en 0-10 V utsignal till en fläkt
med en proportionell algoritm i direkt eller omvänd riktning baserat på inställningen för koppling JP1, vilket märkbart
minskar elförbrukningen som krävs för att upprätthålla inomhusklimatet.
Komponent/produkt - artikelnummer:
• EC-Basic-CO2 och temperatur — 24808
Installation och anslutning
1. Ta bort kopplingsdosans skyddslock (pos. 1) genom att vrida de fyra lås som finns i varje hörn från position 1 till 0.
2. Dra ut potentiometern som är ansluten till kopplingsplint 2, 3 och 4
3. Anslut 0-10 V (4) på tillbehöret till kopplingsplint 3.
4. Anslut GND (5) på tillbehöret till kopplingsplint 2.
5. Anslut 230 V – neutralledare (N) till tillbehöret och N-plint på kopplingsplintsraden (blå ledare).
6. Anslut 230 V – fasledare (L) till tillbehöret och L-plint på kopplingsplintsraden (brun ledare).
7. Jordledare ansluts till plint på kopplingsplinten märkt med en jordsymbol (gul/grön ledare).
8. Sätt tillbaka kopplingsdosans skyddslock och lås det.
VEF ska nu styras efter inomhusklimatets CO2-värde
8.2 Spiskåpor
Dessa spiskåpor är utformade med möjlighet att ansluta till luftbehandlingsaggregat som Kryddhyllefläktar.
8.2.1

251-14 EC

Denna produkt blir tillgänglig under det 4e kvartalet 2018.
2118771 | A006

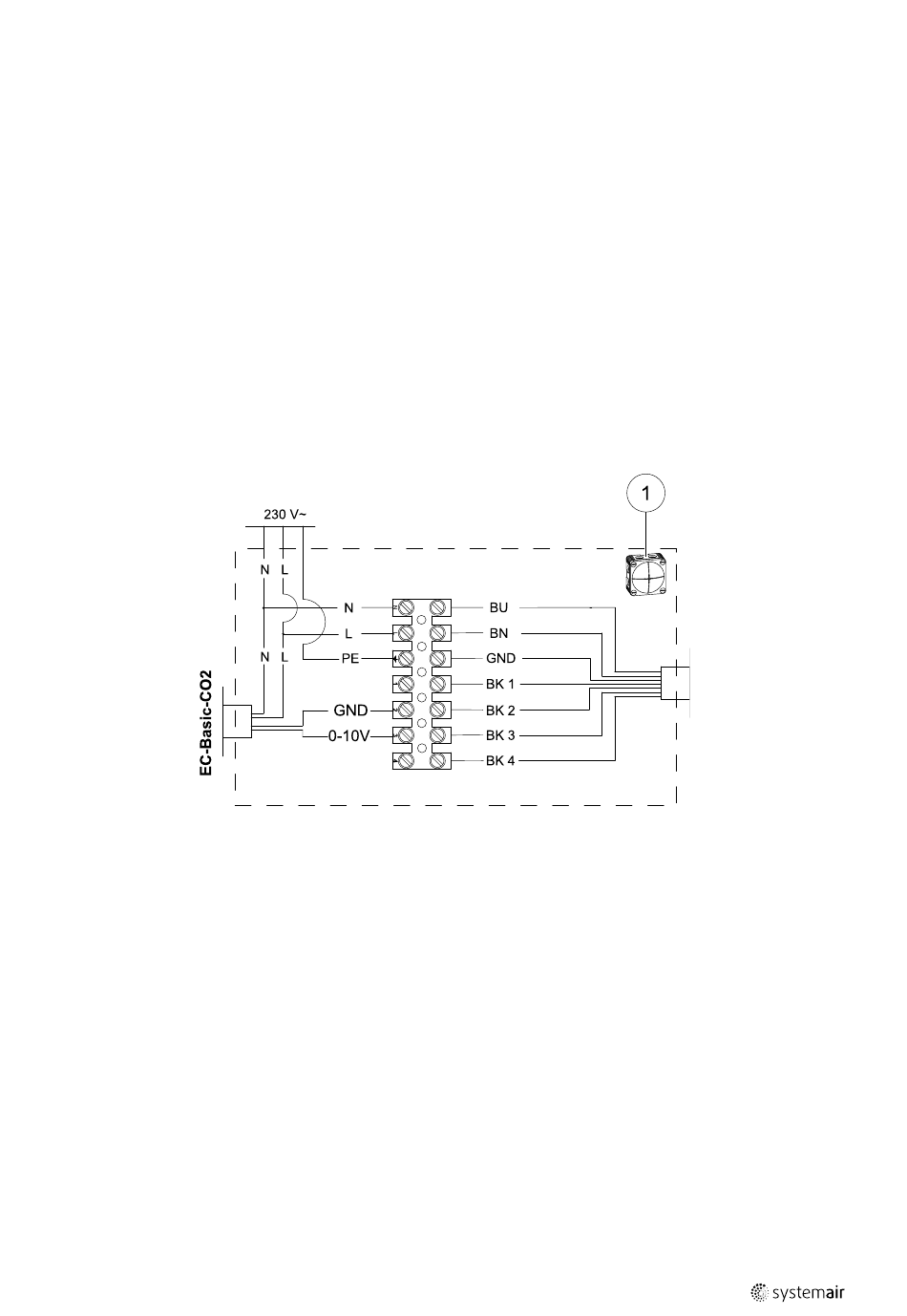

Fig. 7 Anslutning av styrenhet
nivåer nuvärde.
