Linke Seite; Rechte Seite - Zoom F8 Bedienungsanleitung

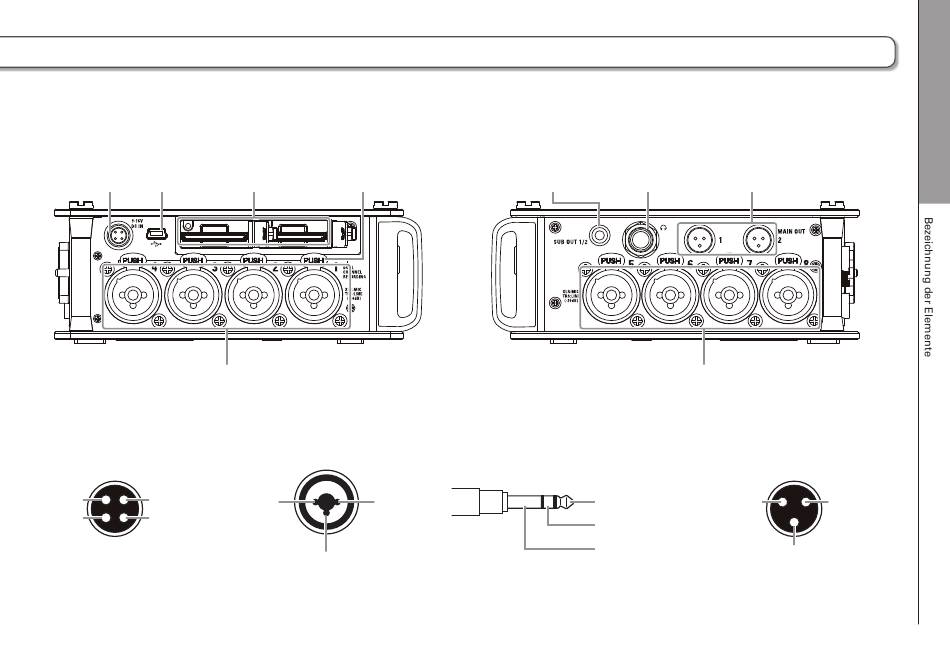

Linke Seite

EXT DC IN USB- SD-Karten-
Buchse Port
Eingänge 1–4
EXT DC IN
4: + 1: −
3: NC 2: NC
DC 9–16V
HIROSE 4-pin
Lock-Release-
Slots Taste
Eingänge 1–8
2 1
1: MASSE
2: + PHASE
3 3: - PHASE
XLR

Rechte Seite

SUB OUT 1/2 Kopfhörer-
Buchse buchse
Eingänge 5–8
SPITZE: + PHASE
RING: - PHASE
SCHIRM: MASSE
TRS
F8
Multi Track Field Recorder
MAIN OUT 1/2
Buchsen
MAIN OUT
1 2
1: MASSE
2: + PHASE
3
3: - PHASE
TA3
