Bedienungsanleitung
Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.
Die Bedienungsanleitung steht auf der ZOOM-Webseite (www.zoom.jp/docs/f2_f2-bt) zum Download zur
Verfügung.
Auf dieser Seite stehen Dateien im PDF- und ePub-Format zur Verfügung.
Das PDF-Dateiformat empfiehlt sich für den Ausdruck auf Papier und die Darstellung auf dem Computer.
Das ePub-Format kann mit elektronischen Lesegeräten dargestellt werden und empfiehlt sich für das
Lesen auf Smartphones und Tablets.
© 2020 ZOOM CORPORATION
Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden.
Produkt namen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.
Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung genutzt werden, sollen in keiner
Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.
Eventuell benötigen Sie diese Anleitung zukünftig zu Referenzzwecken. Bewahren Sie sie daher an einem leicht zugänglichen Ort auf.
Die Inhalte dieses Handbuchs können ebenso wie die Spezifikationen des Produkts ohne vorherige Ankündigung geändert werden.

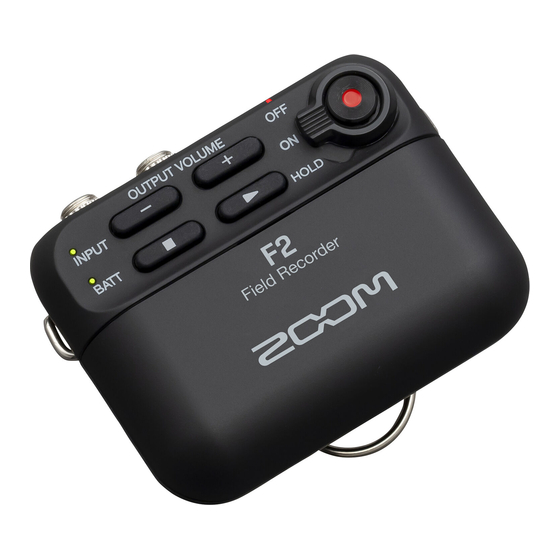

F2/F2-BT
Field Recorder
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zoom F2
Inhaltszusammenfassung für Zoom F2
- Seite 1 Field Recorder Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. Die Bedienungsanleitung steht auf der ZOOM-Webseite (www.zoom.jp/docs/f2_f2-bt) zum Download zur Verfügung. Auf dieser Seite stehen Dateien im PDF- und ePub-Format zur Verfügung. Das PDF-Dateiformat empfiehlt sich für den Ausdruck auf Papier und die Darstellung auf dem Computer.
-
Seite 2: Inhaltsverzeichnis
Einleitung Vielen Dank für den Kauf des ZOOM F2/F2-BT Field Recorder. Wir hoffen, dass die nach fol- gende Beschreibung der Funktionen dazu beiträgt, dass Ihnen dieses Geräts über lange Zeit viel Freude bereiten wird. ■ Leicht und kompakt Dank extrem kompakter Abmessungen lässt sich das Gerät selbst in eng anliegender Kleidung gut verbergen und ist auch für bewegte Filmaufnahmen geeignet. -
Seite 3: F2/F2-Bt Merkmale
F2/F2-BT Merkmale Duale A/D-Wandlerstufen und die Unterstützung von 32 Bit Float WAV-Dateien ermöglichen Aufnahmen in perfekter Audioqualität. ■ Duale A/D-Wandlerstufen In jedem Eingang stehen zwei A/D-Wandlerstufen mit unterschiedlicher Eingangsverstärkung zur Verfügung. Dies ermöglicht hochwertige Aufnahmen von lauten und leisen Signalen ohne Gain-Anpassung. -
Seite 4: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente ■ Vorderseite ① BATT-LED ① ② ③ ④ Die LED-Farbe wechselt je nach Lade- ⑤ zustand der Batterie. ② INPUT-LED Leuchtet abhängig vom Eingangs- pegel an der INPUT-Buchse auf. ⑥ ③ Tasten OUTPUT VOLUME −/+ Mit diesen Tasten stellen Sie die ⑦... -
Seite 5: Vorbereitung Für Den Einsatz
Hier schließen Sie einen Kopfhörer o.ä. an. ③ Buchse INPUT Hier schließen Sie ein Lavalier-Mikrofon an. Vorbereitung für den Einsatz Für den Einsatz des F2/F2-BT muss eine Anwendung auf einem Computer installiert und die grundlegende Einrichtung durchgeführt werden. Auf Seite 9 ist die Installation der Anwendung im Detail beschrieben. -
Seite 6: Einschalten Des Geräts
Das Einsetzen bzw. Auswerfen bei eingeschaltetem Gerät kann zu Datenverlusten führen. • Achten Sie beim Einsetzen einer microSD-Karte auf ihre korrekte Ausrichtung (siehe Abbildung). • Die Aufnahme und Wiedergabe ist nur mit eingesetzter microSD-Karte möglich. • Verwenden Sie den F2 Editor zur Formatierung von microSD-Karten. Einschalten des Geräts Stellen Sie auf ON. -
Seite 7: Aufnahme
HINWEIS • Mikrofone ohne Schraubsicherung können ebenfalls angeschlossen werden. • Die INPUT-LED leuchtet bei abhängig vom Eingangspegel grün. Bei zu hohem Eingangspegel blinkt sie rot. ANMERKUNG • Über die INPUT-Buchse wird dauerhaft eine Versorgungsspannung (Plug-In-Power) von 2,5 V ausgegeben. • Bevor Sie ein Mikrofon eines Drittherstellers anschließen, überprüfen Sie seine Spezifikation bzgl. -
Seite 8: Datei-Übertragung Auf Einen Computer
Übertragen Sie die benötigten Dateien mit dem Computer. Zum Trennen beenden Sie die USB-Verbindung mit dem F2/F2-BT über den Computer. ■ Ordner- und Dateistruktur im F2/F2-BT Wenn Sie mit dem F2/F2-BT eine Aufnahme erstellen, werden die Ordner und Dateien auf der microSD-Karte wie folgt angelegt. Root 200101_001.WAV... -
Seite 9: Anpassen Der Einstellungen Über Einen Computer
Schalten Sie den F2-BT ein. Starten Sie F2 Control auf dem Smartphone/Tablet. Nach dem Start blendet F2 Control eine Liste mit Bluetooth-Geräten ein. Tippen Sie auf den Gerät- namen bzw. die ID, um die Verbindung mit dem F2-BT herzustellen. Die REC/PLAY-LED des mit F2 Control verbundenen F2-BT leuchtet orange. -
Seite 10: Funktionsliste F2 Editor/F2 Control
Funktionsliste F2 Editor/F2 Control Funktion Erklärung F2 Editor F2 Control Aufnahme/Wiedergabe/ Steuerung für Aufnahme, Wiedergabe, Stopp und Stopp andere Funktionen Anzeige der verbleibenden Überprüfung der verbleibenden Batteriekapazität Batteriekapazität Anzeige des Aufnahme-/ Überprüfung des Namens der Aufnahme-/ Wiedergabedateinamens Wiedergabedatei Anzeige der verstrichenen Überprüfung der verstrichenen Aufnahmedauer... -
Seite 11: Fehlerbehebung
Die Wortmarke Bluetooth und das Bluetooth-Logo sind eingetragene Warenzeichen von Bluetooth SIG, Inc. und werden von der Zoom Corporation unter Lizenz verwendet. Alle weiteren Warenzeichen sowie eingetragene Warenzeichen sind Eigentum ihres jeweiligen Besitzers. Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live-Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. -
Seite 12: Spezifikationen
F2: bei angeschlossenem LMF-2 Ansteckmikrofon (48 kHz/32 Bit Float) Aufnahmezeit Alkaline-Batterien: ca. 15 Stunden NiMH-Batterien (750 mAh): ca. 11 Stunden Lithium-Batterien: ca. 21 Stunden F2-BT: bei angeschlossenem LMF-2 Ansteckmikrofon (48 kHz/32 Bit Float) mit F2 Control Alkaline-Batterien: ca. 14 Stunden NiMH-Batterien (750 mAh): ca. 10 Stunden Lithium-Batterien: ca. 18 Stunden • Die oben genannten Werte sind Näherungen.
