Elektroanschluß
Externer Speicherregler
(z.B. SP1)
Externer Raumthermostat
Umstellung des
Kesseltemperaturreglers
Umstellung des Sicherheits-
temperaturbegrenzers (STB)
Elektroanschluß / Kesseltemperaturregler
Kesselkreispumpe Ext. Raumthermostat

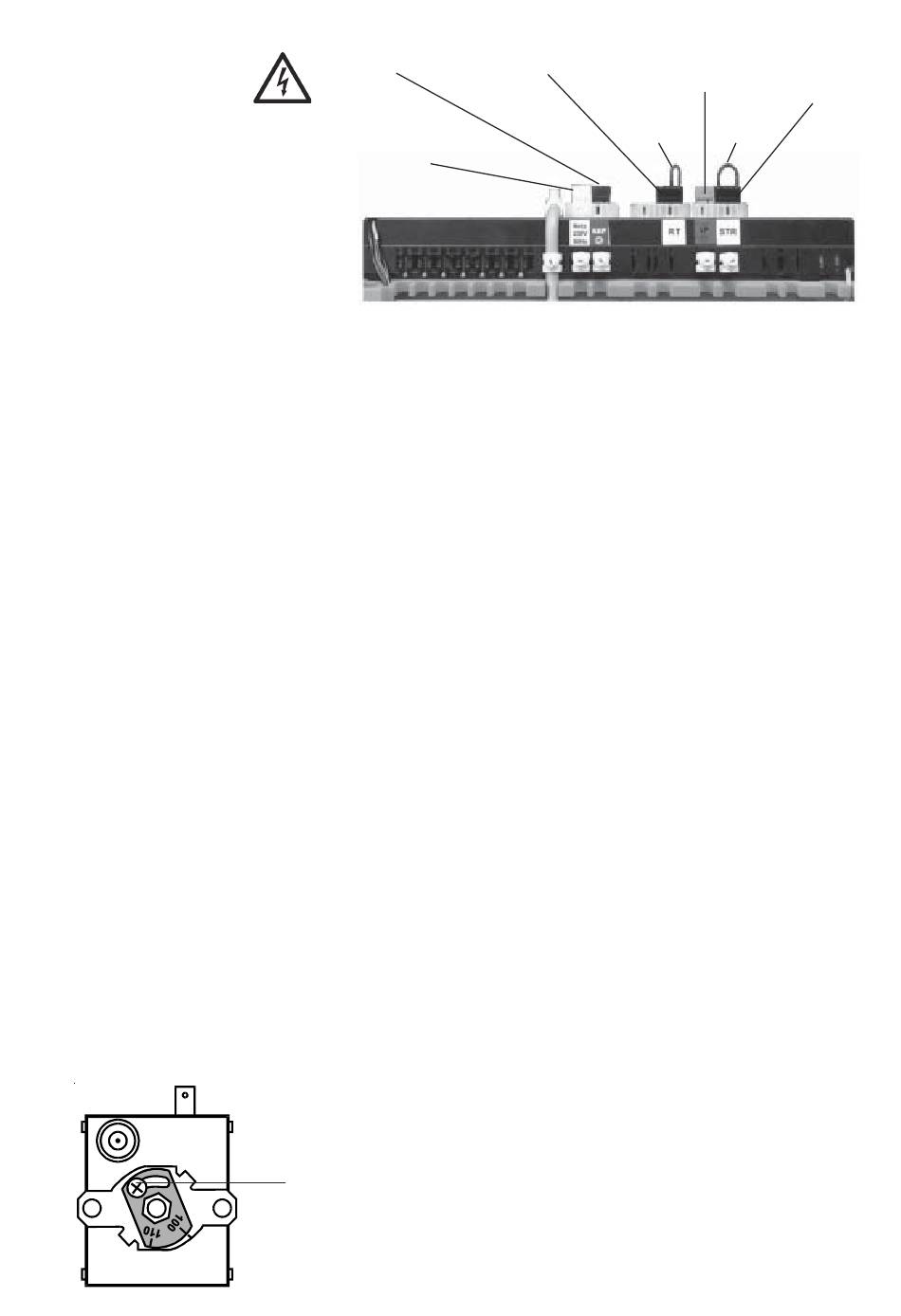

Netzanschluß
Hinteren Regelungsdeckel nach Lösen der beiden Schrauben öffnen. Netzan-
schluß mit dem mitgelieferten Stecker verbinden. Stecker in den beschrifte-
ten Platz der Steckerleiste stecken und Kabel mit Zugentlastung sichern. Die
Wolf-Kesselkreis- und die Wolf-Speicherladepumpe sind werkseitig mit Stek-
ker ausgeführt. Stecker in die beschrifteten Plätze der Steckerleiste stecken
und Kabel mit Zugentlastung sichern.
Wird ein externer Speichertemperaturregler (z.B. SP1) benötigt weil die
serienmäßige Fühlerkapillare vom Speichertemperaturregler zu kurz ist,muß
die Brücke am Stecker "STR" entfernt werden. Am Stecker "STR" den externen
Speichertemperaturregler gemäß beiliegendem Schaltplan anklemmen und
Stecker in den beschrifteten Platz der Steckerleiste stecken. Kabel mit
Zugentlastung sichern. Der werkseitig eingebaute Speichertemperaturregler
ist jetzt funktionslos, die Ansteuerung erfolgt vom externen Regler.
Wird ein externer Raumthermostat / - uhr angeschlossen schaltet dieser den
Brenner und die Pumpe ein/aus. Der Anschluß erfolgt gem. Schaltplan der
Regelung.
Falls erforderlich, kann der Kesseltemperaturregler von 80°C auf 90°C
umgestellt werden.
Hierzu Kesseltemperaturregler nach rechts bis zu Anschlag 80°C drehen;
Drehknopf ca. 3 mm herausziehen und weiter nach rechts bis zum Anschlag
90°C drehen.
Wird der Sicherheitstemperaturbegrenzer auf 100 °C umge-
Achtung:
stellt, darf der Kesseltemperaturregler nicht auf 90°C einge-
stellt werden.
Der Sicherheitstemperaturbegrenzer (STB) ist werkseitig auf 110°C einge-
stellt.
Der STB ist bei Bedarf umzustellen.
Die Umstellung ist nicht rückstellbar!
Regelung spannungsfrei machen.
Abdeckung des Sicherheitstemperaturbegrenzers abschrauben
Halteschraube des Sicherheitstemperaturbegrenzers lösen
Halteschrauben des vorderen Regelungsdeckel lösen und nach vorne klappen
Sicherheitstemperaturbegrenzer herausnehmen.
Klemmschraube lockern. Stellscheibe auf 100°C gemäß Skala einstellen und
Klemmschraube anziehen.
Zusammenbau in umgekehrter Reihenfolge.
Wird der Sicherheitstemperaturbegrenzer auf 100 °C umge-
Achtung:
stellt, darf der Kesseltemperaturregler nicht auf 90°C einge-
stellt werden.
Speicherladepumpe Ext. Speicherregler
(nur bei R11-SB/RT) (nur bei R11-SB/RT)
Brücke Brücke
