Montage - Wolf Regelung R11/RT Montage- Und Bedienungsanleitung

Montage

Montage

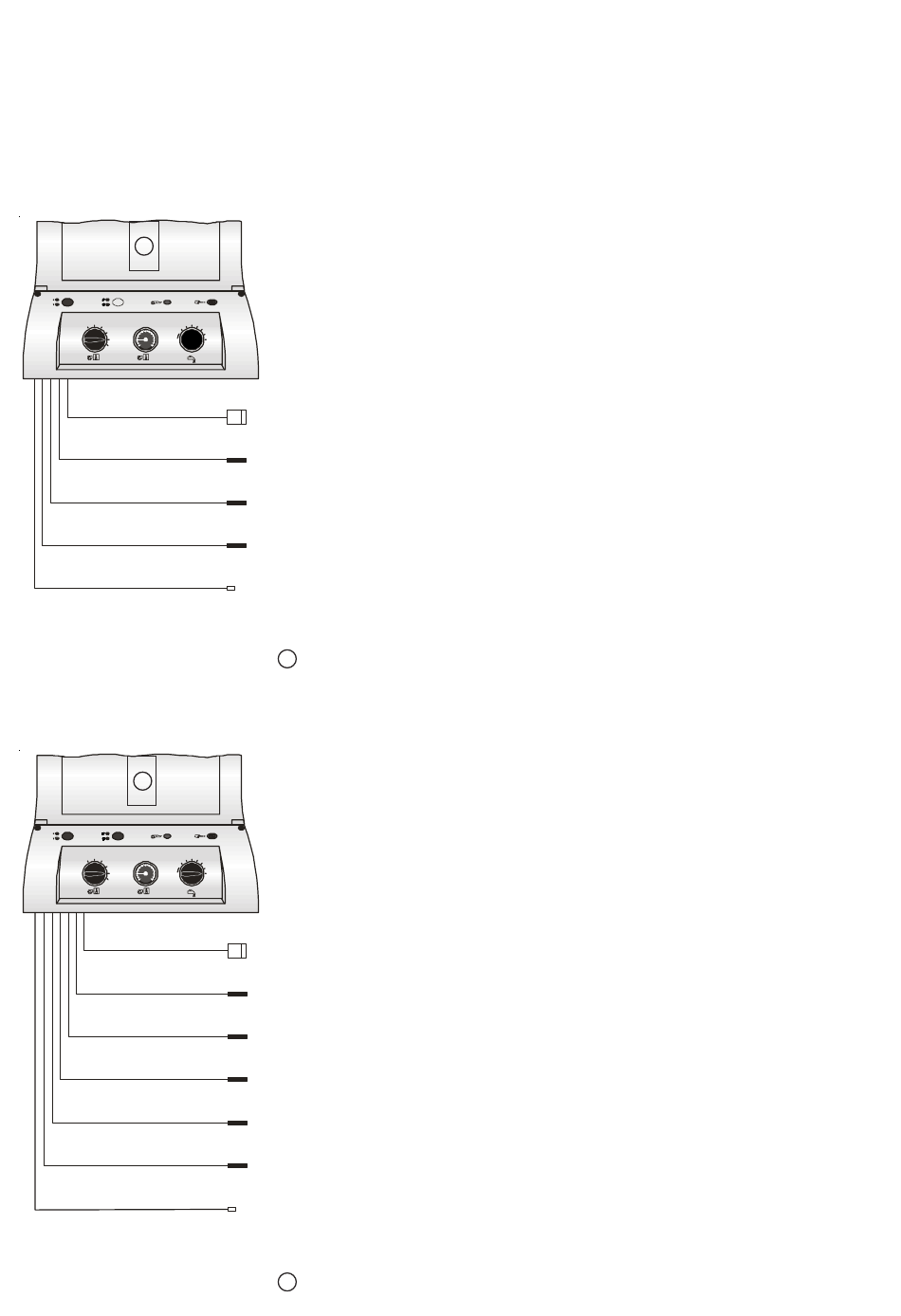

Regelung R11/RT
1
50
40 60
30
70
10
80
90 °C
°C
Brennerzuleitung
Kesseltemperaturregler
Thermometer
Sicherheitstemperaturbegrenzer
Schutzleiteranschluß
Regelung R11-SB/RT
1
50
40 60
30
70
10
80
°C
90
°C
Brennerzuleitung
Kesseltemperaturregler
Thermometer
Sicherheitstemperaturbegrenzer
Festpunktregler
Speichertemperaturregler
Schutzleiteranschluß
4
Bei der Montage der Regelung ist zu beachten, daß die Fühlerkapillaren nicht
geknickt oder verdreht werden!
Elektrische Verdrahtung gemäß beiliegendem Schaltplan.
Regelungsgehäuse
Regelungsgehäuse auf Regelungskonsole aufsetzen und nach vorne ziehen
bis die Arretierungsnasen des Regelungsgehäuses in der Regelungskonsole
einrasten. Mit den mitgelieferten Blechschrauben (2 Stück) Regelungs-
gehäuse hinten links und rechts arretieren.
Fühler nach hinten führen, in beliebiger Anordnung in die Tauchhülse stecken
und mit Sicherungsbügel arretieren. Brennerstecker nach vorne führen.
40
50
60
°C
Brennerzuleitung
durch die Aussparung in der Kesselfront führen
Kesseltemperaturregler
Kapillare in beliebige Öffnung der Tauchhülse des Kessels stecken
Thermometer für Kesseltemperaturanzeige
in die Tauchhülse des Kessels stecken
Sicherheitstemperaturbegrenzer
Kapillare in beliebige Öffnung der Tauchhülse des Kessels stecken
Schutzleiteranschluß
an die Regelungskonsole stecken
Typenaufkleber (vom Heizungsfachmann auszufüllen) in Regelungsdeckel
1
innen aufkleben
Regelungsgehäuse
Regelungsgehäuse auf Regelungskonsole aufsetzen und nach vorne ziehen
bis die Arretierungsnasen des Regelungsgehäuses in der Regelungskonsole
einrasten. Mit den mitgelieferten Blechschrauben (2 Stück) Regelungs-
gehäuse hinten links und rechts arretieren.
Fühler nach hinten führen, in beliebiger Anordnung in die Tauchhülse stecken
und mit Sicherungsbügel arretieren. Brennerstecker nach vorne führen.
40
50
60
°C
Brennerzuleitung
durch die Aussparung in der Kesselfront führen
Kesseltemperaturregler
Kapillare in beliebige Öffnung der Tauchhülse des Kessels stecken
Thermometer für Kesseltemperaturanzeige
in die Tauchhülse des Kessels stecken
Sicherheitstemperaturbegrenzer
Kapillare in beliebige Öffnung der Tauchhülse des Kessels stecken
Festpunktregler
Kapillare in beliebige Öffnung der Tauchhülse des Kessels stecken
Speichertemperaturregler
Kapillare in die Tauchhülse des Speichers stecken
Schutzleiteranschluß
an die Regelungskonsole stecken
Typenaufkleber (vom Heizungsfachmann auszufüllen) in Regelungsdeckel
1
innen aufkleben
