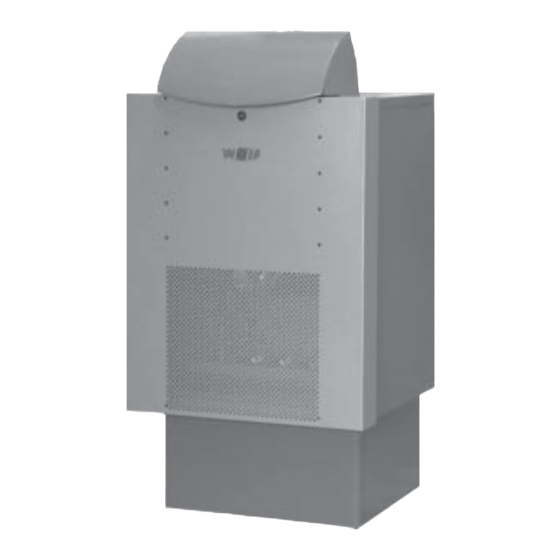

- Seite 1 Montage- und Wartungsanleitung Gasheizkessel bis 57 kW FunctionLine Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art-Nr. 30 43 324 Änderungen vorbehalten 04/07 VOS D...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......................Seite Hinweiszeichen ................................. 3 Sicherheitshinweise ..............................4 Normen / Vorschriften ............................5-6 Aufstellungshinweise ............................7-8 Montage Kessel auf Sockel / liegenden Speicher .................... 9 Montage Kessel ............................... 10-11 Abgasrohranschluß ............................... 12 Verrohrung Heizkessel-Heizung ......................... 13 Verrohrung Heizkessel-Speicher ........................14 Kaltwasseranschluß... -
Seite 3: Hinweiszeichen
Hinweiszeichen In dieser Beschreibung werden die folgenden Symbole und Hinweiszeichen verwendet. Die- se wichtigen Anweisungen betreffen den Personenschutz und die technische Betriebs- sicherheit. "Sicherheitshinweis" kenn- zeichnet Anweisungen, die ge- nau einzuhalten sind, um Ge- fährdung oder Verletzung von Personen zu vermeiden und Be- schädigungen am Gerät zu ver- hindern. -
Seite 4: Sicherheitshinweise
Bestimmungen der VDE/ÖVE und des örtli- chen Elektro-Versorgungsunternehmens (EVU) maßgeblich. • Der Heizkessel darf nur mit der Leistung betrieben werden, die in den technischen Unterlagen der Fa. WOLF vorgegeben ist. • Die bestimmungsgemäße Verwendung des Heizkessels umfaßt den ausschließlichen Einsatz für Warmwasserheizungsanlagen gemäß DIN 4751. -
Seite 5: Normen Und Vorschriften
• Heizraumrichtlinien oder die Bauordnung Normen und Vorschriften der Länder "Richtlinien für den Bau und die Einrichtung von zentralen Heizräu- Vor der Installation eines Wolf Heizkessels men und ihren Brennstoffräumen" muß die Zustimmung des Gasversorgungs- unternehmens und des Bezirks-Schorn- • DIN Normen steinfegermeisters eingeholt werden. - Seite 6 110°C und 4 bar zulässigem Betriebsüberdruck nach DIN 4751 und Speicherüberdruck maximal 10 bar nach DIN 4753. Länderkurzzeichen Land Gasgerätekategorie Deutschland 2ELL3P Österreich 2H3P Luxemburg 2E3P Die gemäß BImSchV §7(2) geforderten NO -Grenzwerte werden eingehalten. Gasheizkessel FNG Gasheizkessel FNG-FB / FNG-FE (Kesselsockel Zubehör)
-
Seite 7: Allgemeine Aufstellungshinweise
Aufstellungshinweise Die Frischluftzuführung muß ge- Allgemeine Aufstellungshinweise währleistet sein und den örtlichen Vorschriften, bzw. den Gas- • Für die Aufstellung des Heizkessels bzw. instalationsvorschriften entspre- Heizkessels mit Speicher ist ein ebener und chen. Wir empfehlen die Frischluft tragfähiger Untergrund erforderlich. dem Kessel direkt von außen zuzu- führen. -
Seite 8: Empfohlene Mindestwandabstände
Aufstellungshinweise Empfohlene Mindestwandabstände Die seitlichen Abstände des Heizkessels zu den 1000 Wänden rechts bzw. links müssen mindestens 200mm betragen. Es ist darauf zu achten, daß für spätere Reini- gung und Wartung ausreichend Platz vorhan- den ist. Bild: Empfohlene Mindestwandabstände Transport in den Aufstellungsraum Zum leichteren Transport in den Aufstellungs- raum werden für die Heizkessel Tragegurte mit Karabinerhaken als Zubehör angeboten. -
Seite 9: Montage Kessel Auf Sockel / Liegenden Speicher
Montage Kessel auf Sockel / liegenden Speicher Heizkessel Heizkessel Frontverkleidung Frontverkleidung Verkleidungsdeckel Verkleidungsdeckel Regelungsgehäuse Regelungsgehäuse Aufkleber Aufkleber Sockel (Zubehör) Liegender Speicher... -
Seite 10: Montage Kessel
Montage Kessel Heizkessel Schrauben zur Kesselarretierung • Sockel bzw. Speicher gemäß beilie- gender Montageanleitungen montie- ren. • Heizkessel mit ganz eingedrehten Fuß- schrauben und Tragegurte auf fertig montierten Sockel bzw. Speicher stel- len. Bild: Arretierschrauben am Sockel • Am Heizkessel sind vorne seitlich Boh- rungen zur Arretierung mit dem Sok- kel bzw. - Seite 11 Montage Kessel Regelungsgehäuse Federlasche mit den Arretierungsnasen in die dafür vorgesehenen Öffnungen auf Regelungs- konsole aufsetzen und auf Anschlag nach vorne ziehen bis die Federlasche einrastet. Kesselfühler nach hinten führen, in belie- biger Anordnung in die Tauchhülse stek- ken und mit Sicherungsbügel arretieren. Arretierungsnasen Regelungskonsole Brennerstecker nach vorne führen und...
-
Seite 12: Abgasrohranschluß
Abgasrohranschluß • Der Querschnitt des Abgasrohres muß dem Abgasrohranschluß Durchmesser des Stutzens an der Strömungssicherung entsprechen. • Eine Reduzierung im Abgasrohr ist nur zulässig, wenn der rechnerische Nachweis nach DIN 4705 für einen funktionsgerech- ten Betrieb erbracht wird. Das Abgasrohr ist so kurz wie mög- lich und steigend zum Schornstein zu führen, sonst besteht die Gefahr eines Abgasstaues mit Abgasaus-... -
Seite 13: Verrohrung Heizkessel-Heizung
Verrohrung Heizkessel-Heizung Heizungsvorlauf und Heizungsrücklauf an den Bei nicht diffusionsdichten Rohren jeweiligen Anschlüssen am Heizkessel anschlie- und Klimaböden ist eine System- ßen. Anschlüsse siehe Bild. trennung mittels Wärmetauscher Um Fehlzirkulationen zu vermeiden, sollte eine notwendig. Rückschlagklappe hinter der/den Heizkreis- pumpe(n) eingebaut werden. Der Heizkessel ist nur für Anlagen Achtung mit Heizkreispumpen geeignet. -
Seite 14: Verrohrung Heizkessel-Speicher
Verrohrung Heizkessel-Speicher Verrohrungsgruppe (Zubehör) Sicherheitsgruppe (Zubehör) Kesselvorlauf Kesselrücklauf Anschlußset für Verrohrungsgruppe flexible Edelstahl- (Zubehör) wellrohre, isoliert Warmwasseraustritt Speicherladepumpe Zirkulation Eckarmatur mit KFE- Hahn und aufstellbarer Schwerkraftbremse Tauchhülse für Speicherfühler Kaltwassereintritt Anschlußset für Ausdehnungsgefäß (Zubehör) Bild: Verrohrung Heizkessel - Speicher mit Wolf-Zubehör... -
Seite 15: Kaltwasseranschluß
Kaltwasseranschluß Sicherheitsventil des Speicherwassererwärmers (bauteilgeprüft) beobachtbare über Speicher- Ablaufleitung oberkante Kaltwassereintritt Sicherheitsgruppe nach DIN 1988 Bild: Kaltwasseranschluß Speicherwassererwärmer • Da eingeschwemmte Fremdteile in den und höchstens 2 m lang sein. Werden aus Warmwasserleitungen Korrosion verursa- zwingenden Gründen mehr Bögen oder eine chen, muß... -
Seite 16: Befüllen Der Heizungsanlage
Befüllen der Heizungsanlage Zur Gewährleistung einer einwandfreien Funk- Anschluß für Entlüftung und tion des Heizkessels ist eine ordnungsgemäße Sicherheitsvorlauf (<50kW) bei Befüllung und eine vollständige Entlüftung bauseitiger Verrohrung notwendig. Das Heizungssystem ist vor dem Achtung Anschluß des Heizkessels durchzu- spülen, um Rückstände wie Schweißperlen, Hanf, Kitt usw. - Seite 17 Befüllen der Heizungsanlage • Bei Heizkesseln mit Speicher, die Heizschlan- ge bei einem Anlagendruck von ca. 0,5 bar oder weniger durch Einschalten der Speicherladepumpe (Laufzeit ca. 2 Min.) entlüften. Druckanzeige Bild: Druckanzeige Sicherheitsgruppe • Beim Füllen oder Entleeren der Anlage, Druckanzeige an der Sicherheitsgruppe beachten.
-
Seite 18: Planungshinweise Wasseraufbereitung / Frostschutzmittel
Planungshinweise Wasseraufbereitung Planungshinweise Wasseraufbereitung Planungshinweise Wasseraufbereitung Planungshinweise Wasseraufbereitung Planungshinweise Wasseraufbereitung Empfohlene Entsalzung: Wenn die Gesamthärte zu hoch ist, muss ein Teil - Entsalzung über Mischbettpatronen. Dies des Füll- und Ergänzungswassers enthärtet sind mehrstufige Ionenaustauscher. Wir werden. Es müssen A % entsalztes Wasser empfehlen bei der Erstbefüllung und später eingefüllt werden: bei Bedarf z.B. -
Seite 19: Entleeren Der Heizungsanlage
Entleeren der Heizungsanlage • Anlage abschalten (siehe Betriebsanleitung) und auf mind. 40°C abkühlen lassen, anson- sten besteht die Gefahr von Verbrühun- gen. • Entleerungshahn am Heizkessel öffnen. • Die Entlüftungsventile an den Heizkörpern öffnen. • Heizungswasser ableiten. Entleeren Bild: Befüllen der Heizungsanlage Schlauchanschluß... -
Seite 20: Heizwasserwiderstand
Heizwasserwiderstand Heizwasserwiderstand Durchfluß [m³/h] Bild: Heizwasserwiderstand... -
Seite 21: Gasanschluß
Gasanschluß Die hier beschriebenen Maßnah- men beziehen sich ausschließlich auf den Gasheizkessel. Die Vor- schriften der TRGI sind zwingend zu beachten. Insbesondere muß folgendes be- achtet werden: • Die Verlegung der Gasleitung, sowie der gasseitige Anschluß darf nur durch einen konzessionierten Gasinstallateur erfolgen. -
Seite 22: Elektroanschluß
Elektroanschluß Fühlerleitungen dürfen nicht zu- Achtung Kabeldurchführungen sammen mit 230V-Leitungen ver- legt werden. Die Heizkreispumpe(n) und die Speicher- ladepumpe(n) sind bauseits über einen Schütz anzuschließen, wenn: • Die Stromaufnahme von Brenner und Pumpen größer als jeweils 2 A ist. • Die gesamte Stromaufnahme der Re- gelung überschritten wird. -
Seite 23: Gaskombiventil
= 45,7-54,7 MJ/m³ = 12,7-15,2 kWh/m³) Wenn der atmosphärische Gaskessel mit Erdgas LL 12,4 (W = 34,2-44,6 MJ/m³ = 9,5-12,4 kWh/m³) oder mit Flüssiggas Propan (W = 72,9-76,8 MJ/m³= 20,3-21,3 kWh/m³) betrieben werden soll, muß er mit einem Wolf Umrüstsatz umgerüstet werden. -
Seite 24: Überprüfungsmaßnahmen
Überprüfungsmaßnahmen Bevor der Gasheizkessel in Be- Bevor der Gasheizkessel in Be- Bevor der Gasheizkessel in Be- Bevor der Gasheizkessel in Be- Bevor der Gasheizkessel in Be- trieb genommen wird, müssen trieb genommen wird, müssen trieb genommen wird, müssen trieb genommen wird, müssen trieb genommen wird, müssen folgende Überprüfungsmaß- folgende Überprüfungsmaß-... -
Seite 25: Umrüstung Auf Andere Gasarten
Umrüstung auf andere Gasarten Die Umrüstung darf nur ein kon- zessionierter Fachmann mit den Original-Wolf-Umrüstsätzen vor- nehmen. Die Umrüstsätze sind vor dem Einbau mit den Düsenangaben der Tabelle zu vergleichen. Der Brenner darf nur mit den rich- Achtung tigen Hauptgasdüsen in Betrieb ge- nommen werden, da es sonst zur Zerstörung des Brenners kommen... -
Seite 26: Düsenanzahl, Düsengrößen
Düsenanzahl, Düsengrößen Gasdüsen für Gasheizkessel FNG / FNG-FB / FNG-FE Gasart Düsen Erdgas Hauptbrennerdüse Anzahl E 15,0 Kenn-Nr. 260 Ø mm 2,60 2,60 2,55 2,45 2,40 2,40 2,45 Zündbrennerdüse Anzahl Kenn-Nr. Ø mm 0,45 0,45 0,45 0,45 0,45 0,45 0,45 Erdgas Hauptbrennerdüse Anzahl... -
Seite 27: Gasmengeneinstellung Nach Der Düsendruckmethode
Anlage außer Betrieb genommen werden, da sonst Explosionsgefahr durch Gasaus- tritt besteht. Gasheizkessel Nennwärme- Nennwärme- Düsendrücke [mbar](1013mbar,15°C) FNG / Leistung Belastung Erdgas E 15,0 Erdgas LL 12,4 Flüssiggas Propan FNG-FB / [kW] [kW] =51,2 MJ/m³... -
Seite 28: Energieeinsparung
Inbetriebnahme Inbetriebnahme Inbetriebnahme Inbetriebnahme Inbetriebnahme Die erste Inbetriebnahme und Energieeinsparung die Bedienung des Heizkessels, • Weisen Sie die Kunden auf die Möglichkei- sowie die Einweisung des Be- ten der Energieeinsparung hin. treibers muß von einem qualifi- zierten Fachmann durchgeführt • Nutzen Sie die Möglichkeit, die Heizkreis- werden. -
Seite 29: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Meßwerte oder Inbetriebnahmearbeiten Bestätigung 1.) Gasart Erdgas E Erdgas LL Flüssiggas Propan Wobbe-Index kWh/m³ Betriebsheizwert kWh/m³ 2.) Überprüfung der Geräteausrüstung (Erdgas E / Erdgas LL / Flüssiggas Propan) Bei Erdgas LL und Flüssiggas Propan umrüsten auf andere Gasarten. -
Seite 30: Anlagenbuch
Anlagenbuch Anlagenbuch Anlagenbuch Anlagenbuch Anlagenbuch Planung Standort Kesselleistungen kleinste Kesselleistung Q kleinste Kesselleistung der Anlage Kmin Anlagenleistung K,ges K,ges Anlagenvolumen Anlage Maximal zu erwartende Gesamte, während der Lebensdauer Ergänzungswassermenge V der Anlage zu erwartende Menge Ergänzung Füll- und Ergänzungs- wassermenge Anlage Ergänzung Gesamthärte des... -
Seite 31: Wartung
Wartung Hinweis: Um eine zuverlässige und wirtschaftliche Funk- tion der Heizungsanlage zu gewährleisten und um Gefahren für Personen und andere Sachen zu vermeiden, ist der Betreiber der Anlage ver- pflichtet, diese einmal jährlich von einem zuge- lassenen Fachmann überprüfen und reinigen zu lassen. - Seite 32 Wartung • Brenner vorsichtig herausziehen. Brennerlanzen • Brennerlanzen mit weicher Bürste reini- gen, oder mit Seifenlauge auswaschen. • Brennerlanzen mit Wasser nachspülen. (Dabei ist darauf zu achten, daß die Brennerplattenisolierung nicht naß wird.) • Restwasser aus den Brennerlanzen entfer- nen. Zündbrenner Bild: Gasbrenner •...
-
Seite 33: Dichtung In Der Gaszuleitungsver
Wartung • Rauchgaszüge bei ausgebauter Brenner- einheit mit beigelegter Bürste oder che- misch reinigen. (Bei chemischer Reinigung sind unbedingt die Hinweise des Reinigungsmittelhers- tellers zu beachten.) Bild: Reinigung Rauchgaszüge • Die gelösten Ablagerungen im Feuerungs- raum entfernen. Feuerungsraum Bild: Reinigung Feuerungsraum •... -
Seite 34: Wartungsprotokoll
Wartungsprotokoll • Bitte kreuzen Sie die durchgeführten Wartungsarbeiten an und tragen Sie die Meßwerte in das Wartungsprotokoll ein. Wartungsarbeiten Datum Datum 1. Heizkessel gereinigt? 2. Brenner gereinigt? 3. Dichtheitskontrolle im Betriebszustand durchgeführt? 4. Gasanschlußdruck (Fließdruck) überprüft? mbar mbar 5. Düsendruck überprüft? mbar mbar 6. - Seite 35 Wartungsprotokoll Datum Datum Datum Datum mbar mbar mbar mbar mbar mbar mbar mbar [°C] [°C] [°C] [°C] [°C] [°C] [°C] [°C] ) [°C] ) [°C] ) [°C] ) [°C]...
-
Seite 36: Technische Daten
Technische Daten FNG-FB / FNG-FE 17/155 Leistung 10,1 17,0 Belastung 11,2 18,7 Speicherinhalt FB / FE Ltr. 155/150 Speicherdauerleistung FB / FE Ltr./h 400/420 Leistungskennzahl FB / FE 2,7/2,7 Gliederzahl Wasserinhalt des Kessels Ltr. Heizwasserwiderstand mbar max. Kesselüberdruck (PMS) max. Speicherüberdruck max. - Seite 37 21/155 26/200 34/200 41/200 20,0 26,0 34,0 41,0 57,0 22,1 28,8 37,6 45,2 62,8 155/150 490/490 640/640 840/840 1000/940 2,8/2,8 4,5/4,2 4,8/4,4 4,9/4,5 11,8 13,8 17,8 90,5 90,3 90,4 90,7 90,8 ½ ½ ½ ½ ¾ 1½ 1½ 1½ 1½ 1½...
-
Seite 38: Abmessungen
Abmessungen Höhe Kessel A mm Breite B mm Länge mit Strömungssicherung C mm Höhe Sockel D mm Gesamthöhe mit Regelung 1270 1270 1270 1270 1270 1270 1270 Heizungsrücklauf F mm Gasanschluß G mm Heizungsvorlauf H mm Abgasanschluß J mm 1025 1025 1025 1025 1025 1025 1025 Höhe der Füße/Fußschrauben 20mm ±10mm beachten! - Seite 39 Abmessungen FNG-FB / FE 17/155 21/155 26/200 34/200 41/200 Höhe Kessel A mm Breite B mm Länge Speicher 155 Ltr. C mm Länge Speicher 200 Ltr. C mm 1262 1262 1262 Höhe Speicher D mm Gesamthöhe mit Regelung 1625 1625...
-
Seite 40: Störung-Ursache-Behebung
Störung-Ursache-Behebung Entstörknopf Bild: Position Entstörknopf... - Seite 41 Störung-Ursache-Behebung Störung Ursache Behebung Heizkessel geht nicht Keine Spannung vorhanden Sicherung, elektrische Anschlüsse, Stellung in Betrieb Betriebsschalter Regelung und Heizungs-Not- schalter überprüfen. Kesselwassertemperatur Warten, bis Kesseltemperatur gesunken ist oder zu hoch Kesselmaximaltemperatur TK max. höherstellen. STB-Taste drücken Gasfließdruck zu niedrig, Gasdruck überprüfen.
