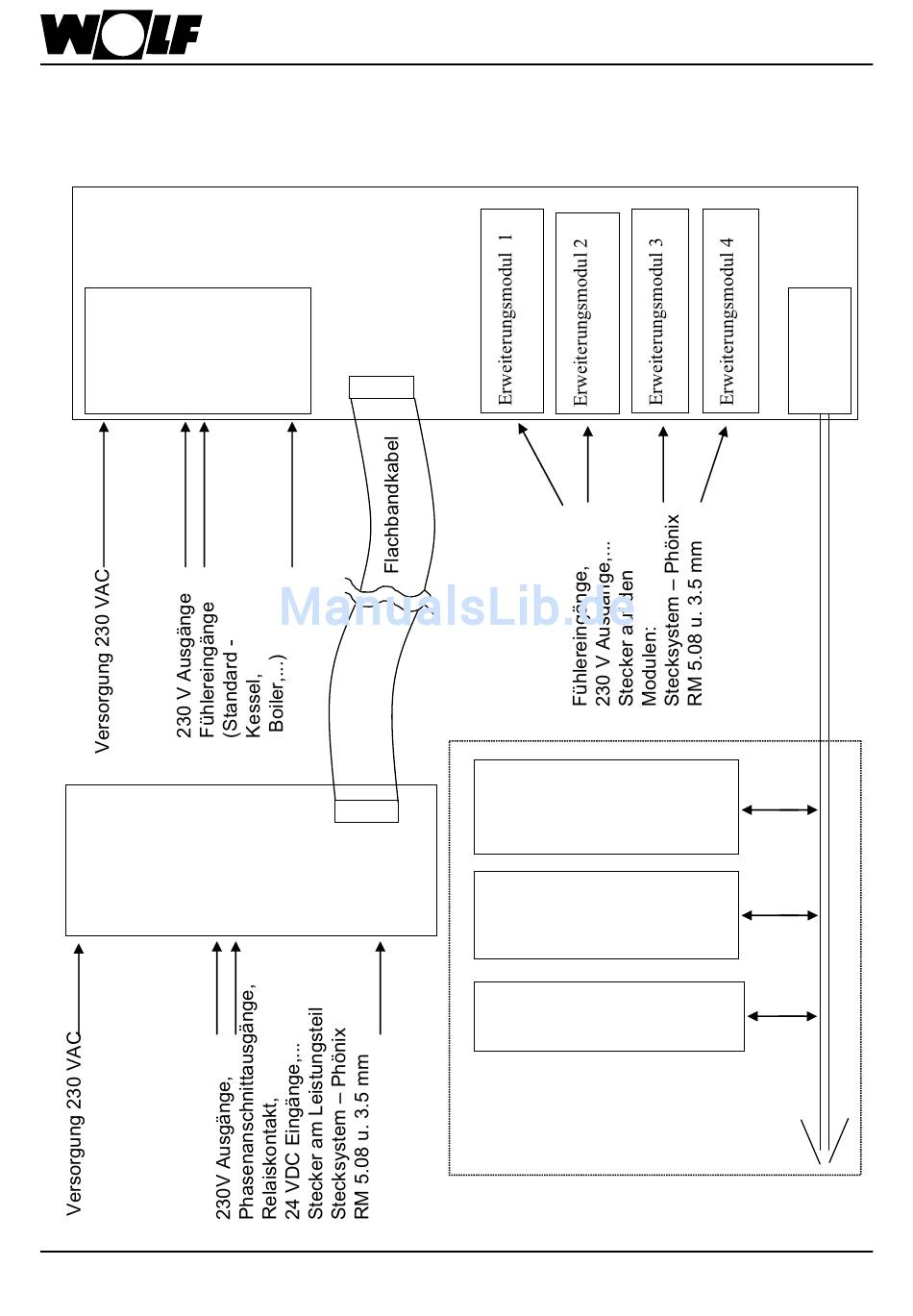

Schematischer Aufbau des Systems
Bedienterminal - die gesamte Intelligenz
der Steuerung befindet sich im Terminal.
Stecker an der
Terminal Rückseite:
Stecksystem – Phönix
RM 5.08 u. 3.5mm
Spezifischer
Leistungsteil
3062577_1209
18. Elektroanschluss
. . . . . .
. . . . . . . . . .
z.B.:
Ext. Heizkreis, Solar, Boiler
oder Puffer-Regelmodul
z.B.:
Ext. Bedien- und
Anzeigemodul
Ansteuermöglichkeiten
über CAN-Bus-Schnittstelle
für zukünftige Erweiterungen
des Steuerungssystems.
