Kodierung

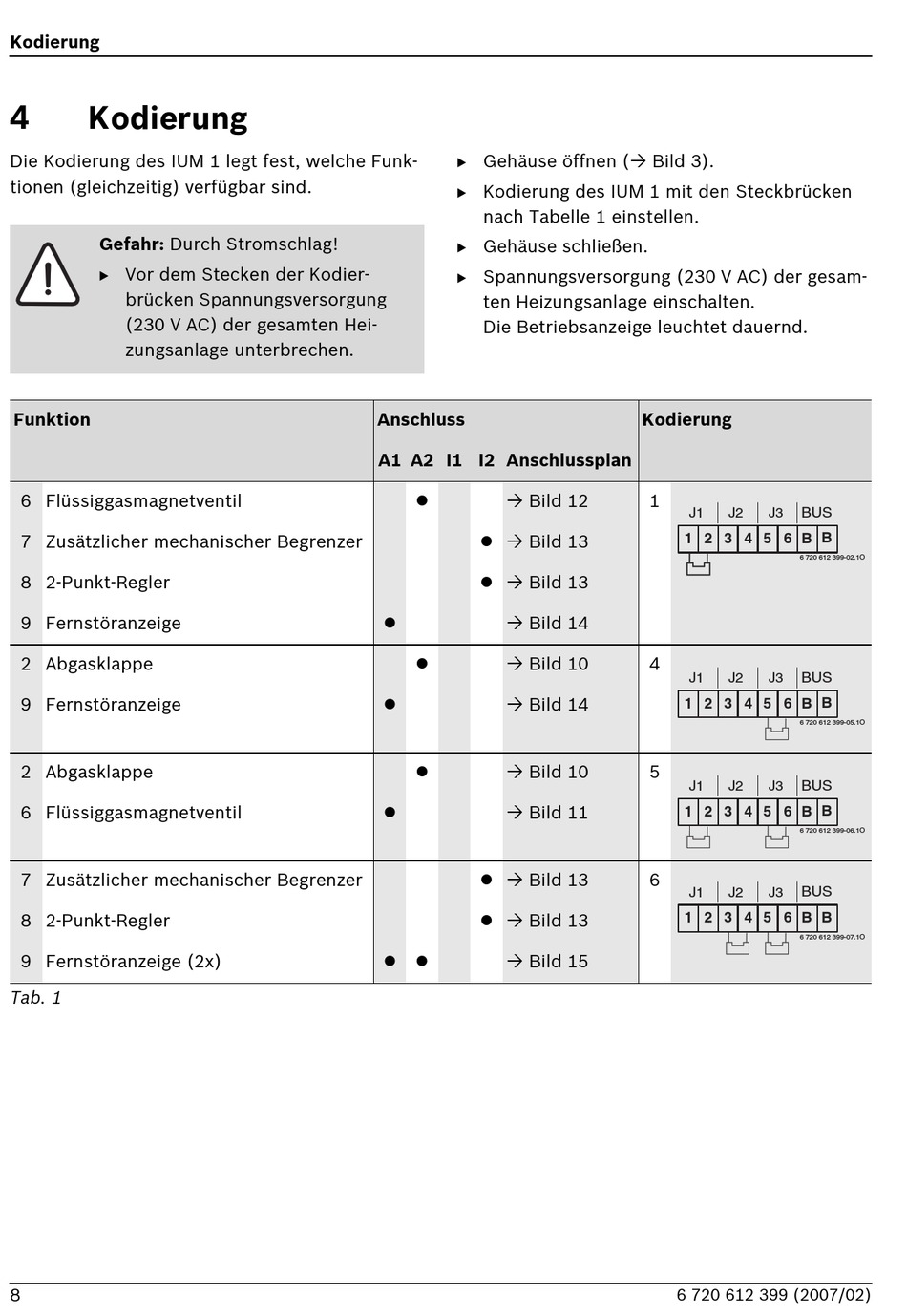

4 Kodierung
Die Kodierung des IUM 1 legt fest, welche Funk-
tionen (gleichzeitig) verfügbar sind.
Gefahr: Durch Stromschlag!
B Vor dem Stecken der Kodier-
brücken Spannungsversorgung
(230 V AC) der gesamten Hei-
zungsanlage unterbrechen.
Funktion
6 Flüssiggasmagnetventil
7 Zusätzlicher mechanischer Begrenzer
8 2-Punkt-Regler
9 Fernstöranzeige
2 Abgasklappe
9 Fernstöranzeige
2 Abgasklappe
6 Flüssiggasmagnetventil
7 Zusätzlicher mechanischer Begrenzer
8 2-Punkt-Regler
9 Fernstöranzeige (2x)
Tab. 1
8
B Gehäuse öffnen (
B Kodierung des IUM 1 mit den Steckbrücken
nach Tabelle 1 einstellen.
B Gehäuse schließen.
B Spannungsversorgung (230 V AC) der gesam-
ten Heizungsanlage einschalten.
Die Betriebsanzeige leuchtet dauernd.
Anschluss
A1 A2 I1 I2 Anschlussplan
Bild 12
Bild 13
Bild 13
Bild 14
Bild 10
Bild 14
Bild 10
Bild 11
Bild 13
Bild 13
Bild 15
Bild 3).
Kodierung
1
BUS
J1 J2 J3
1 2 3 4 5 6 B B
6 720 612 399-02.1O
4
BUS
J1 J2 J3
1 2 3 4 5 6 B B
6 720 612 399-05.1O
5
BUS
J1 J2 J3
1 2 3 4 5 6 B B
6 720 612 399-06.1O
6
BUS
J1 J2 J3
1 2 3 4 5 6 B B
6 720 612 399-07.1O
6 720 612 399 (2007/02)
