Turny Evo Ta plats i bilsätet
Installation

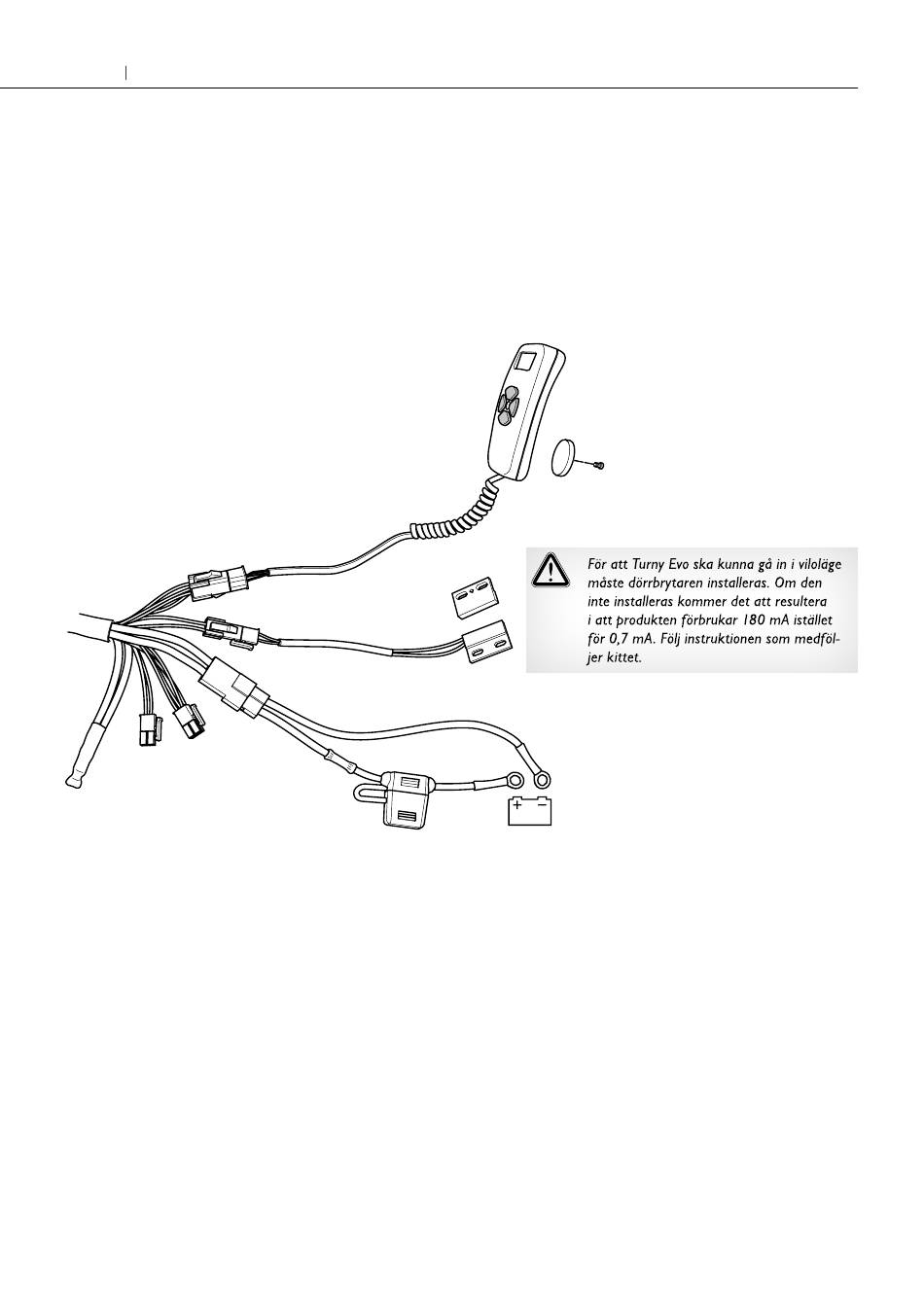

1. Förlägg och montera kablage i bilen
Förlägg och montera kablage för handkontroll, dörrbrytare, jord och 12V. Illustra-
tionen nedan visar tillhörande anslutningkontakt i enheten.
För ett kompett elschema, se längst bak i manualen.
A / Tillval
- valfri funktion
B / Nedre bältesinfästning
- kopplas in senare
C / Bälteshona
- kopplas in senare
C
B
A
Notera!
Intill vridmotorn ligger en ihoprullad kabel. Denna kabel är till ett kommande tillbehör
och används inte för närvarande.
2. Montera konsolen i bilen
För att installera Turny Evo krävs en konsol mellan produkten och golvet i bilen. Vi
rekommenderar en bilspecifik konsol. I de fall som bilspecifik konsol saknas finns en
universal konsol att tillgå. För utbud av konsoler se,
dealerweb.autoadapt.com
För att installera konsolen, följ aktuell instruktion som bifogas konsolen.
Handkontroll
Den lilla magneten är till för upphängning
av handkontrollen. Placera på lämplig plats i
bilens panel och skruva fast från baksidan.
Dörrbrytare
Svart kabel
Anpassa längden på kabel och koppla till
minuspolen på bilbatteriet.
Röd kabel 12V
Anpassa längden på kabel och koppla till plus-
polen på bilbatteriet. Skarva i bifogad säkring i
nära anslutning till bilbatteriet.
