Turny Evo Um- und Hinsetzen

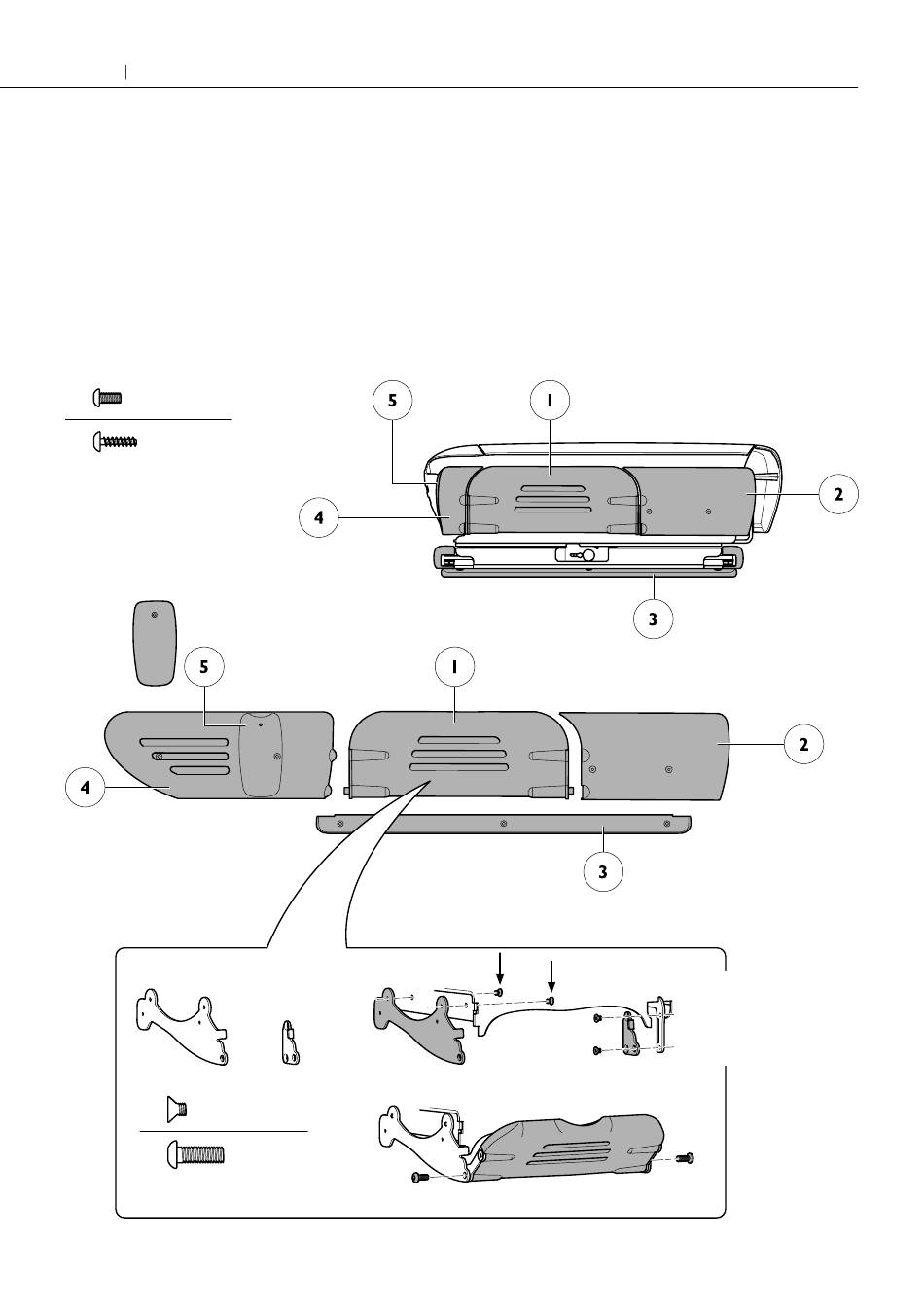

8. Fußstützen und Kappen montieren
Beachten Sie!
Um alle Befestigungspunkte zu erreichen, muss der Turny Evo herausge-
dreht und ein bisschen abgesenkt werden. Auf den Abbildungen unten ist der Turny Evo
maximal eingedreht, um die Platzierung der Kappen ganz deutlich zu zeigen.
MODELL RECHTS
Fußstützen und vordere Kappen werden der Reihe nach montiert
A M4 x 8
B 3.5 x 16
B x 1
A x 2
C
D
x 1 x 1
M5 x 6
M6 x 18
A x 3
C x 4
D x 2
A x 2
Ziehen Sie die mit Pfeilen
markierten Schrauben
erst dann an, wenn die
Fußstütze angebracht ist.
