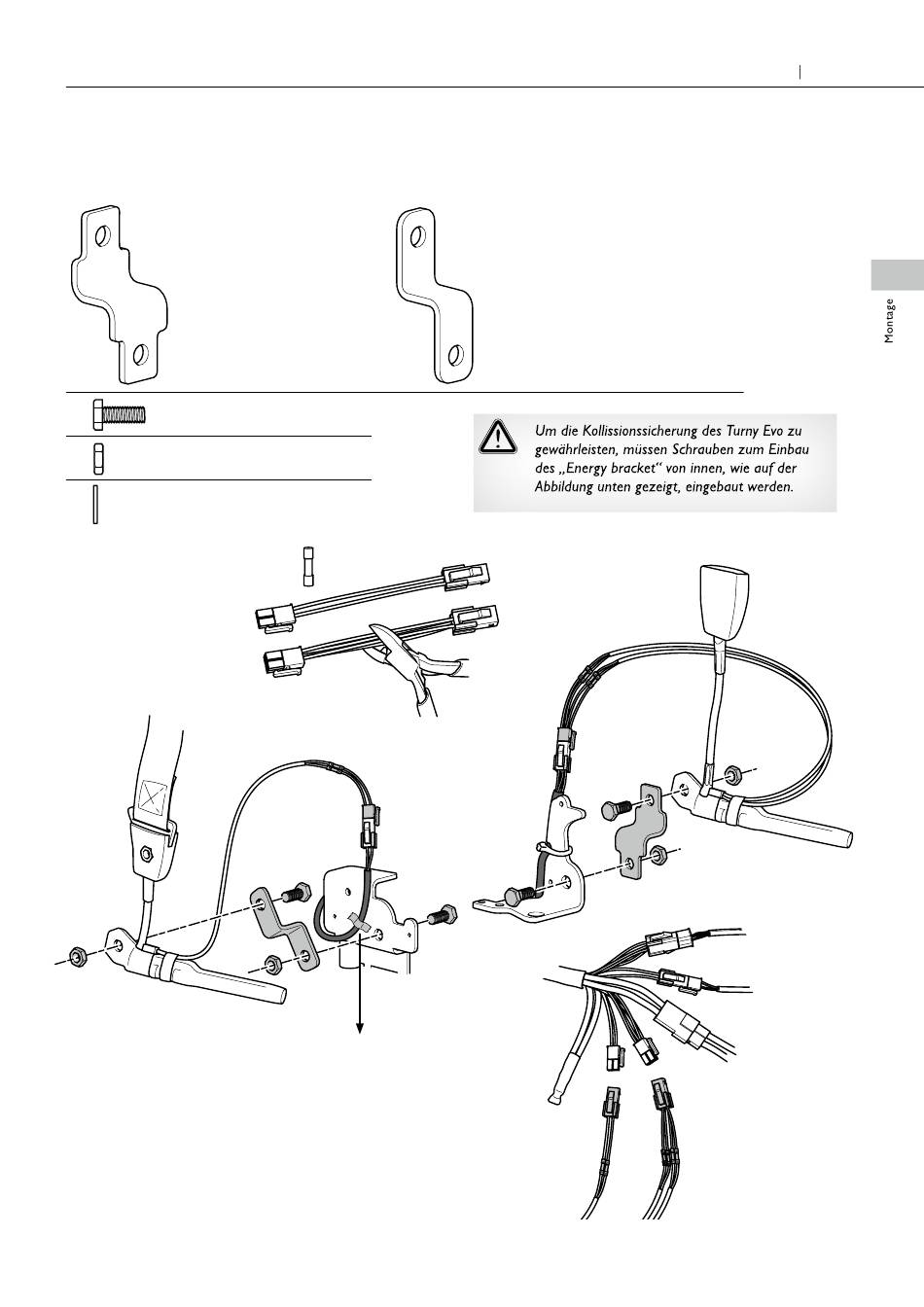

Autoadapt Turny Evo Installations Anleitung Seite 47

A Energy bracket
C 7/16 UNF x 22
D 7/16 UNF
E 12,5x26x2
Verlängerungskontakte
1
Beisp.
OEM-Gurtbefestigung
mit Gurtstrecker.
x 1 A
x 4
x 4
x 2 (bei Bedarf)
x 12
2
1
Lösen Sie das beim Hub-
motor platzierte Kabel
und befestigen Sie es am
Blech.
Energy bracket
3
4
2
Verkabelung
von Turny Evo.
3
Um- und Hinsetzen Turny Evo
x 1
Beisp.
OEM-Gurtschloss mit
Gurtstrecker und Switch.
4
Beisp.
OEM-Verkabelung unter
dem Sitz.
47
DE
