Autoadapt Turny Evo Installations Anleitung Seite 104

104
Turny Evo Soluzioni per seduta
Nota!
Per accedere a tutti i punti di fissaggio è necessario ruotare Turny Evo verso l'e-
sterno e abbassarlo leggermente. Nelle seguenti figure, l'unità è completamente ruotata
verso l'interno per mostrare meglio la posizione delle coperture.
MODELLO CON ROTAZIONE VERSO SINISTRA

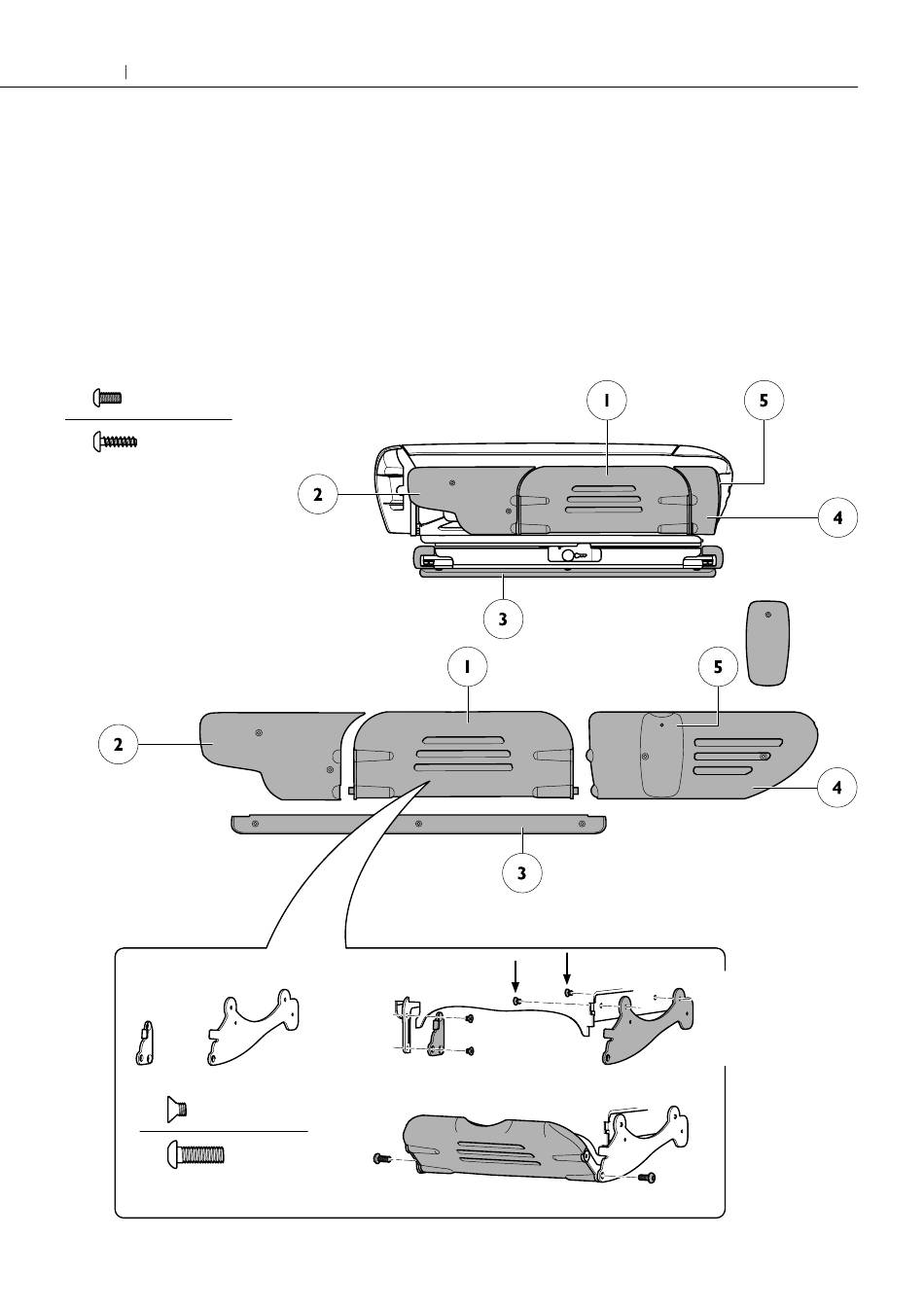

Pedana e coperture anteriori, da montare nell'ordine indicato
A M4 x 8
B 3.5 x 16
A x 2
x 1
C
D
x 1
M5 x 6
M6 x 18
A x 3
C x 4
D x 2
B x 1
A x 2
Serrare le viti indicate
dalle frecce solo dopo
aver posizionato la
pedana.
