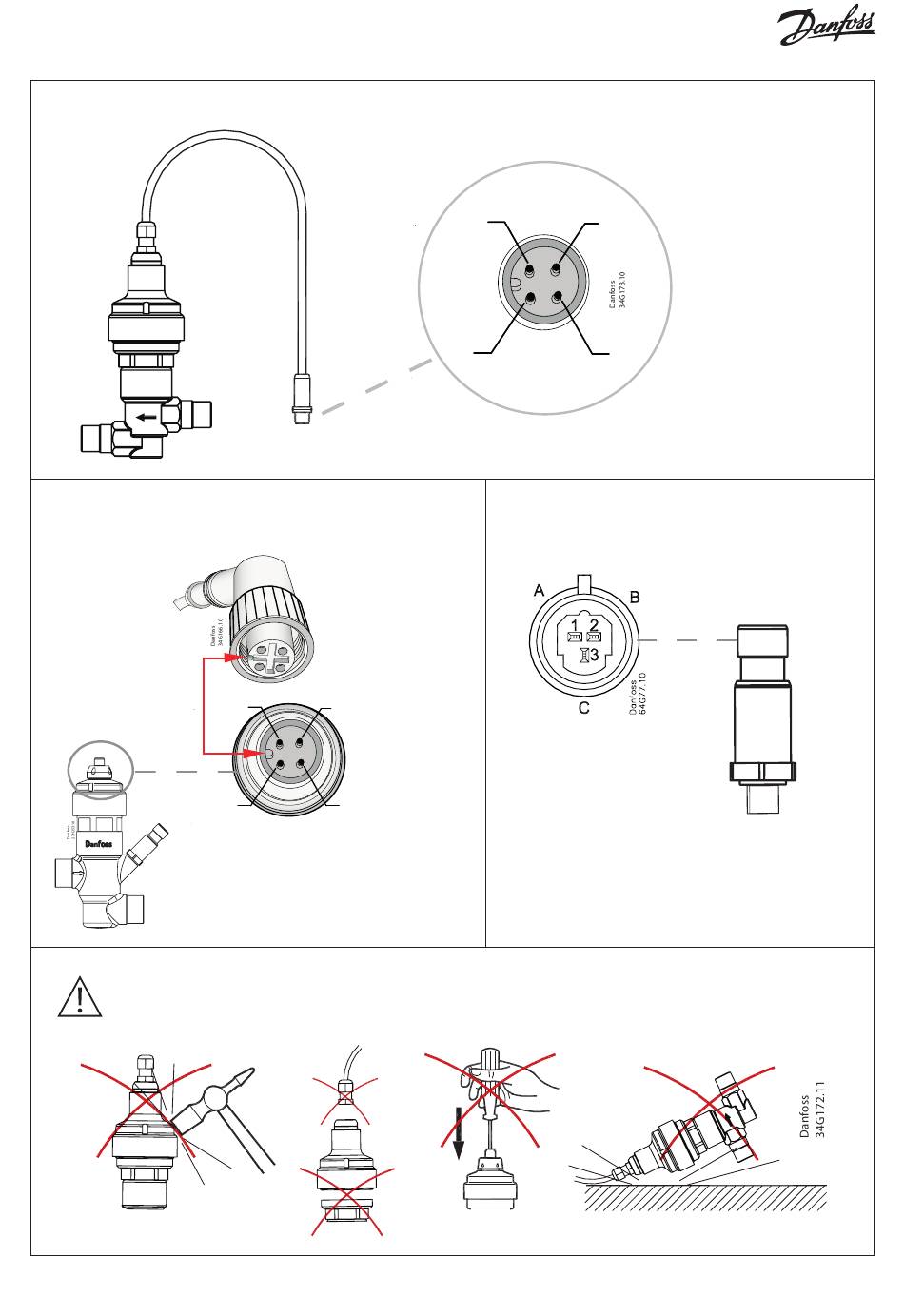

Elektrische Anschlüsse für CCMT 2–CCMT 8
Elektrische Anschlüsse für
CCMT 16–CCMT 42
Warnung
© Danfoss | DCS (sw) | 2016.03
A2
B1
M12-Anschluss
am CCMT-Ventil
A1
B2
A1 / A2 = Spule I
B1 / B2 = Spule II
A2
B1
B2
A1
Druckmessumformer-Anschlüsse
CCMT 16–CCMT 42
Druckmessumformer
MBS 8250
Ratiometrisch
Stift 1 (A): Pluspol
Stift 2 (B): Minuspol/Masse
Stift 3 (C): Ausgang
M12-Anschluss
A1 / A2 = Spule I
B1 / B2 = Spule II
DKRCC.PI.VK1.B5.03 / 520H10897 | 3
