1. ON/OFF: переключатель включения / отключения питания устройства.
2. Держатель предохранителя F8A 250V
POWER IN: разъем PowerCon для подключения к сети переменного тока.
3.
POWER OUT: разъем PowerCon для подключения к сети следующего устройства.
4.
5. 3-контактный или 5- контактный выходной разъем XLR
6. 3-контактный или 5- контактный входной разъем XLR для подключения сигнала управления (например, DMX
консоли).
DMX -Под лючен е:
В качестве DMX входа и DMX выхода, используются разъемы XLR.
Назначение контактов:
1. Масса (Экран)
2. DMX-
3. DMX+
3.4 Соединения в режиме „DMX":
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между
контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего
кабеля управления.
Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы
с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет
определённое количество управляемых дистанционно параметров и занимает соответствующее количество
каналов в пространстве DMX512.
DMX-под лючен е:
Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-
устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так
далее, чтобы сформировать последовательное цепное соединение. Если общая длина кабеля 300м, или
подключение в одной цепи DMX составляет более 32 устройств, то для обеспечения надлежащей передачи
данных, сигнал должен быть усилен с помощью сплиттера/разветвителя DMX (например, Involight DMXS4,
DMXS6 или DMXS8).
ВАЖНО: Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему
как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.
Назначение контактов:
1. Масса (Экран)
2. DMX-
3. DMX+
4. свободен, или 2. Соединение (2 Link, по желанию) DMX-
5. свободен, или 2. Соединение (2 Link, по желанию) DMX+
49

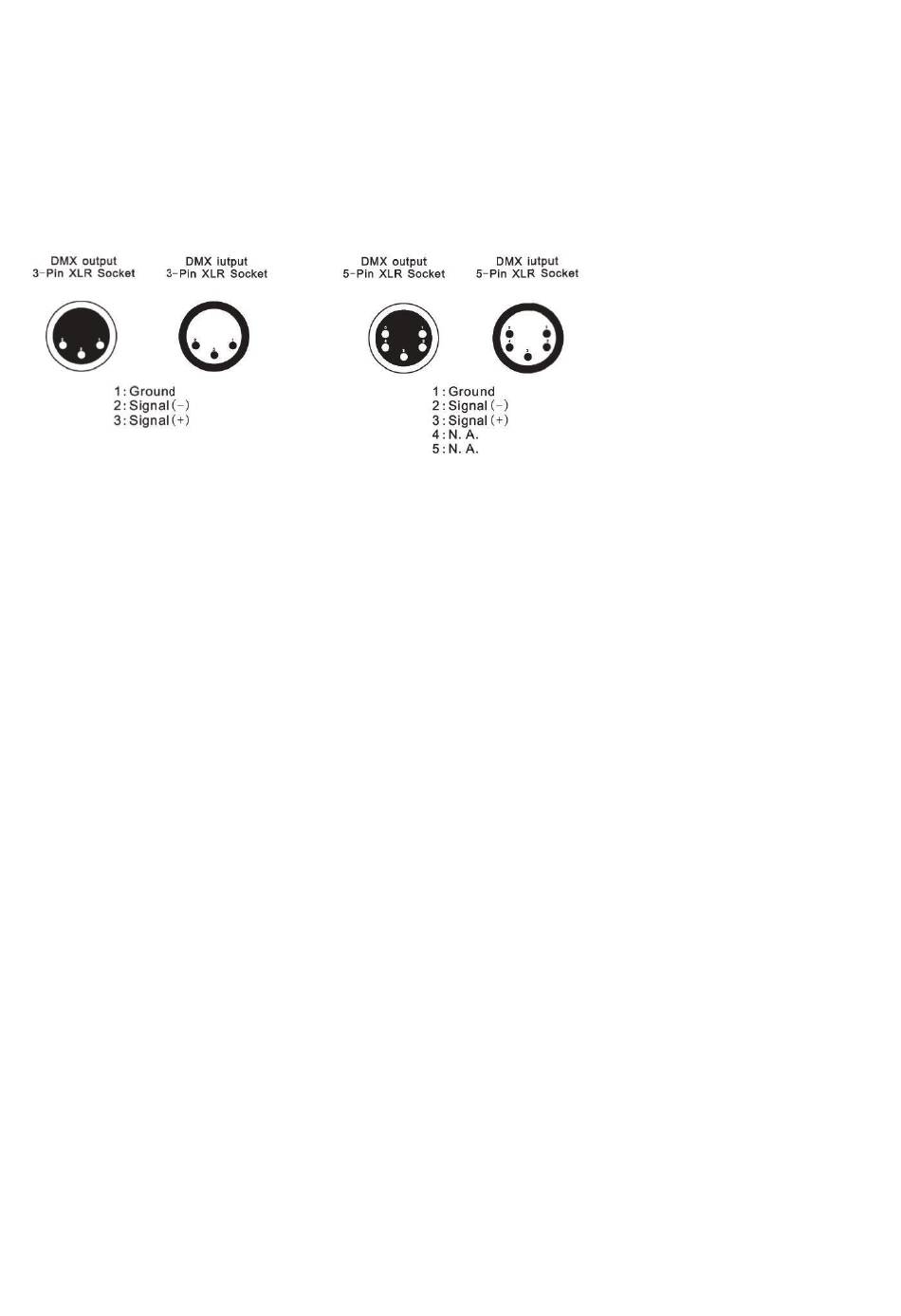

3- онта тны разъем XLR:
5- онта тны разъем XLR:
