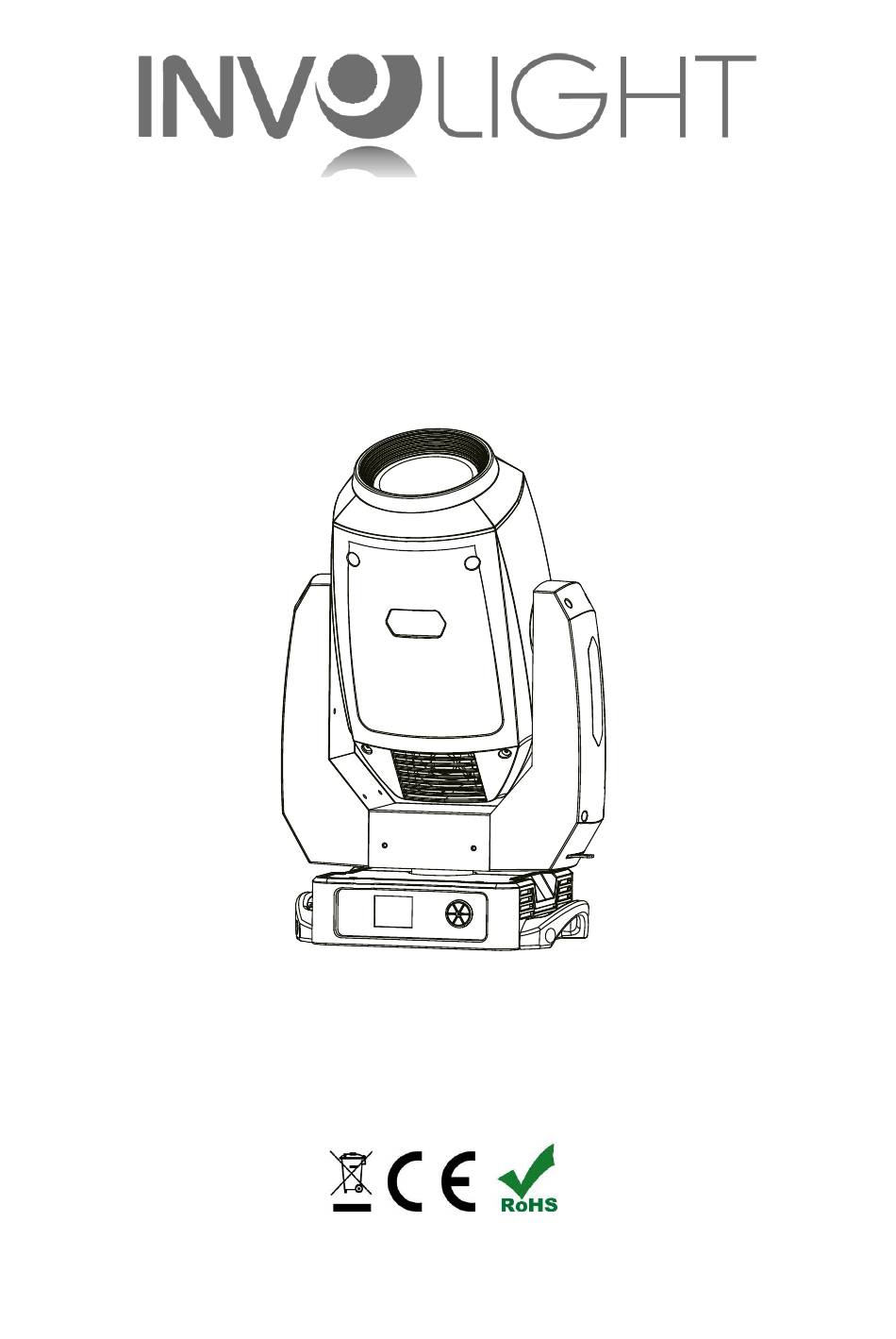

- Seite 1 Bedienungsanleitung User manual Руководство по эксплуатации TRINITY200LED Moving Head 3in1 Spot / Wash / Beam Ver. 1.1...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 Teil 2: Installation..........................4 Teil 3: Funktionen..........................5 3.1 LCD-Display mit 4-Tasten Bedienung..................6 3.2 Menüstruktur. -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „TRINITY200LED“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „TRINITY200LED“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... - Seite 6 Sicherungsseil Omega Clamps Befestigungsplatte...
-
Seite 7: Teil 3: Funktionen
Teil 3: Funktionen. 3.1 LCD-Display mit 4-Tasten Bedienung. Verbinden Sie den „TRINITY200LED mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „TRINITY200LED“. - Seite 8 Schwenkung- Neigungsinversion. ► Invert Pan a) Drücken Sie auf die Taste (Enter), bis "Pan Invert" oder „Tilt Invert“ angezeigt wird. ▲ ▼ b) Drücken Sie die Tasten (Up) oder (Down) bis "Yes" oder „No“ angezeigt wird. c) Zum Bestätigen und Verlassen des Menüs drücken Sie auf ►...
- Seite 9 Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn Cyan 0-255 das Gerät nicht mittels DMX gesteuert wird. Magenta 0-255 Yellow 0-255 ► (Enter), bis “Manual” angezeigt a) Drücken Sie auf die Taste Color1 0-255 wird. Color2 0-255 b) Zum Auswählen des gewünschten Parameters, drücken Color3 0-255 ▲...
-
Seite 10: Dmx-Anschlüsse
3.3 Anschlüsse: 1. ON/OFF Schalter. 2. Sicherungshalter für F8A 250V Sicherung. Powercon-Kompatibel Netzstromeingang. Powercon-Kompatibel Netzstromausgang. 5. 3-polige und 5-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals. 6. 3-polige und 5-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult). Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen Sicherungstypen verwenden! DMX-Anschlüsse: Eine XLR-Buchse dient als DMX-Ausgang, ein XLR-Stecker dient als DMX-Eingang. -
Seite 11: Verbindungen In Der Betriebsart „Dmx
Ω DMX512 Ab einer Kabellänge von 300m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX- Splitter/Repeater (z.B. Involight DMXS4, DMXS6 oder DMXS8) verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten. WICHTIG: Am letzen Gerät in einer DMX-Kette sollte ein Endwiderstand zum Abschluss der Kette angeschlossen werden. -
Seite 12: Stand Alone-Betrieb
„TRINITY200LED“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „TRINITY200LED“ belegt 25 oder 30 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 13 20-29 Gobo 2 30-39 Gobo 3 40-49 Gobo 4 50-59 Gobo 5 60-69 Gobo 6 70-79 Gobo 7 80-89 Gobo 1 Shake: Geschwindigkeit ansteigend 90-99 Gobo 2 Shake: Geschwindigkeit ansteigend 100-109 Gobo 3 Shake: Geschwindigkeit ansteigend 110-119 Gobo 4 Shake: Geschwindigkeit ansteigend 120-129 Gobo 5 Shake: Geschwindigkeit ansteigend 130-139...
- Seite 14 rotation gegen den Uhrzeigersinn, Geschwindigkeit 203-255 ansteigend 0-127 Exakte Positionierung 128-191 Goborotation im Uhrzeigersinn, Geschwindigkeit absteigend Gobo rotation Goborotation gegen den Uhrzeigersinn, Geschwindigkeit 192-255 ansteigend Gobo rotation 0-255 Goborotation index fine 0-100% Fine Focus 0-255 Fokus 0-100% Focus fine 0-255 Fokus fine 0-100% 0-55 Autofokus aus...
- Seite 15 160-191 Reserved 192-223 Reserved 224-255 Reserved Rotierende Gobos: Außendurchmesser: 26,8 mm +0/-0,2 mm Max. Motivdurchmesser: 21 mm Max. Dicke: 4 mm Gobo Wechseln: 1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen. 2. Entfernen Sie beide Kopfabdeckungen. Positionieren Sie den Kopf so, dass die Frontlinse nach unten weist. 3.
- Seite 16 WICHTIG! Wenn der Gobohalter wieder auf das rotierende Goborad gesetzt wird, muss einer der benachbarten Gobohalter nach der gleichen Regel ausgerichtet werden, d.h. sein Positionspunkt (4) muss auf den zahnartigen Vorsprung (5) an der Kante gerichtet sein. Hinweis. Der Indexmagnet (9) des Gobohalters hat die gleiche Funktion wie der Positionspunkt (4) an den übrigen Gobohaltern 8.
- Seite 17 Farbrad: Cyan Magenta Yellow...
-
Seite 18: Teil 5: Fehlerbehebung
Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten. TRINITY200LED MODELLBEZEICHNUNG: Produktart: LED Moving Head... - Seite 19 TRINITY200LED Abmessungen und Zeichnungen:...
-
Seite 20: Teil 8: Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 21 TRINITY200LED Bestellnummer: A-000000-05958 www.destilan.de...
- Seite 22 ENGLISH Table of contents Part 1: Warnings..........................22 1.2 Safety instructions: ....................... 22 1.3 Intended use........................24 Part 2: Installation.......................... 24 Teil 3: Functions and operations....................25 3.1 4 Digits LCD-Display......................26 3.2 Menu structure ........................26 3.3 Connections: ........................
-
Seite 23: Part 1: Warnings
In order to make your " TRINITY200LED " long lasting, please read these instructions carefully before putting it into operation. If you have any questions, please contact your local INVOLIGHT dealer. - Seite 24 DANGER! Electric shock due to improper mains connection. This product corresponds to the protection class I in its design and may only be operated at a socket with protective contact. Use only the supplied power cord to connect. Do not modify the power cord or plug, and check the insulation of the cable regularly for damage.
-
Seite 25: Intended Use
Moving heads are generally to be secured with an approved safety rope when suspended! "TRINITY200LED" is designed only for professional use, if you are familiar with the functions and are familiar with the operation. Only allow other people to work with the device if you are sure they are familiar with the features as well. In most cases, malfunctions are a consequence of a previous maloperation. - Seite 26 Sicherungsseil Omega Clamps Befestigungsplatte...
-
Seite 27: Teil 3: Functions And Operations
Connect the "TRINITY200LED to the mains. The device performs the usual reset procedure. Wait until it's done. The LCD display with 4-button operation is the heart of the "TRINITY200LED". This can be used to set all functions and modes. Below, the individual functions and modes are listed in tabular form. - Seite 28 a) Press the ► button (Enter) until "Swap Pan-Tilt" is displayed. b) Press the ▲ (Up) or ▼ (Down) buttons until "On" or "Off" is displayed. c) To confirm and exit the menu press the key ► (Enter), or "OK" d) Press the ◄...
-
Seite 29: Connections
Automatic programs. Auto program 1 a) Press the ► button (Enter) until "Run Mode" is displayed. b) To select the desired program, press the ▲ (Up) or ▼ (Down) buttons. Auto program 2 c) To confirm and exit the menu press the key ► (Enter) or "OK" d) Press the ◄... -
Seite 30: Connections In Dmx Mode „Dmx
1. ON / OFF button. 2. Fuse holder for F8A 250V fuse. 3. Powercon compatible AC power input. 4. Powercon compatible mains power output. 5. 3-pin and 5-pin XLR output jack for routing the DMX control signal. 6. 3-pin and 5-pin XLR input jacks for connecting a DMX controller (such as DMX mixer). When changing the fuse, always disconnect the mains plug and only use the specified fuse types! DMX connection in DMX mode: An XLR jack serves as a DMX output, an XLR plug serves as a DMX input. -
Seite 31: Connections In "Master / Slave" Mode
„LEDMH200S PRO“ from the controller and call the pre programmed program. Part 4: DMX-Assignment. The "TRINITY200LED occupies 11 or 13 DMX channels and can thus be flexibly controlled and programmed. NOTE: Basic knowledge of the DMX512 control standard is required so that the device can be operated and... - Seite 32 208-212 No Strobe Effect (Shutter open) 213-251 Strobe effect in random mode, speed increasing 252-255 No Strobe effect (Shutter open) Cyan 0-255 Cyan 0-100% Magenta 0-255 Magenta 0-100% Yellow 0-255 Yellow 0-100% Color1 0-255 Color1 0-100% Color2 0-255 Color2 0-100% Color3 0-255 Color3 0-100%...
- Seite 33 60-69 Gobo 6 70-79 Gobo 7 80-89 Gobo 1 Shake: Speed increasing 90-99 Gobo 2 Shake: Speed increasing 100-109 Gobo 3 Shake: Speed increasing 110-119 Gobo 4 Shake: Speed increasing 120-129 Gobo 5 Shake: Speed increasing 130-139 Gobo 6 Shake: Speed increasing 140-149 Gobo 7 Shake: Speed increasing 150-202...
- Seite 34 0-127 Prism 2 exact positioning Rotation 128-191 Clockwise rotation, speed descending Prism2 Rotation counterclockwise, speed increasing 192-255 reserved 0-255 reserved Frost Filter 0-255 Frost Effect 0-100% 0-31 No function 32-63 Reset TILT and PAN 64-95 Head Reset 96-127 Software Reset Reset 128-159 Reserved...
- Seite 35 Gobo switch: 1. Unplug the device from all poles and let it cool down. 2. Remove both head covers. Position the head so that the front lens faces down. 3. Turn the desired gobo wheel until the gobo to be replaced is at the top. 4.
- Seite 36 Static Gobo wheel:...
- Seite 37 Color Wheel: Cyan Magenta Yellow...
-
Seite 38: Part 5: Troubleshooting
The amount of oil must not be excessive to prevent the oil from leaking while rotating. Maintenance and service work is reserved exclusively for authorized specialist personnel! Part 7: Technical Data. TRINITY200LED MODEL NAME: Product type: LED Moving Head... - Seite 39 TRINITY200LED Dimensions:...
-
Seite 40: Part 8: Environmental Protection
WEEE-Reg.-Nr. Deutschland: DE51964046 Part 9: Warranty. INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device. - Seite 41 TRINITY200LED Bestellnummer: A-000000-05958 www.destilan.de...
- Seite 42 Содержан е Часть 1: Предупреждения......................42 1.1 общие сведения значений символов и предупреждений: ..........42 1.2 Указания по технике безопасности: .................. 42 1.3 Использование по назначению: ..................44 Часть 2: Установка: ........................44 Часть 3: функции ......................... 46 3.1 LCD-дисплей с 4 клавишами управления: ............... 46 3.2 Меню...
-
Seite 43: Общие Сведения Значений Символов И Предупреждений
типа «вращающаяся голова». Для обеспечения надежного функционирования «TRINITY200LED» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных приобретенным прибором, пожалуйста, обратитесь к ближайшему дилеру INVOLIGHT. Ча ть 1: Пред прежден я. 1.1 общие сведения значений символов и предупреждений: ОПАСНОСТЬ! - Seite 44 ОПАСНОСТЬ! Поражен е эле тр че м то ом в рез льтате неправ льного п тан я. Этот прибор и его конструкция соответствует классу защиты I и может использоваться только с розеткой с заземленным контактом. Используйте для подключения только поставляемый в комплекте с сетевой кабель питания.
-
Seite 45: Использование По Назначению
1.3 Использование по назначению: INVOLIGHT «TRINITY200LED», это прибор со световыми, цветными эффектами модельного типа «вращающаяся голова «Wash». Предназначен для профессионального использования в области световых шоу исключительно в закрытых помещениях. Прибор должен использоваться только персоналом, имеющим достаточные физические, сенсорные и умственные способности, а также соответствующие знания и опыт. - Seite 46 Страховочный тросик Omega струбцины Монтажная пластина...
-
Seite 47: Lcd-Дисплей С 4 Клавишами Управления
пока он закончит загрузку и встанет в неподвижное положение. Для регулировки программ и режимов на боковой части прибора установлен светодиодный дисплей с 4-клавишами управления. Ниже рассмотрите и изучите таблицу, в которой подробно описаны все программы и режимы светового прибора INVOLIGHT «TRINITY200LED»... - Seite 48 d) нажмите на кнопку ◄ (Return) для выхода без Invert Tilt сохранения Реверс Данная ф н ц я позволяет поменять ме там PAN/TILT a) нажимайте кнопку ►(Enter) до тех пор, пока не Swap Pan-Tilt появится надпись "swap Pan-Tilt". Смена местами) b) нажимайте...
-
Seite 49: Подключения
Zoom 0-255 Stop Автомат че е Программы. Auto program 1 a) нажимайте кнопку ►(Enter) до тех пор, пока не Run Mode появится "Run Mode". (Авто b) для Выбора нужной программы нажмите кнопку ▲ режимы) (Вверх) или ▼(Вниз). Auto program 2 c) для... -
Seite 50: Соединения В Режиме „Dmx
далее, чтобы сформировать последовательное цепное соединение. Если общая длина кабеля 300м, или подключение в одной цепи DMX составляет более 32 устройств, то для обеспечения надлежащей передачи данных, сигнал должен быть усилен с помощью сплиттера/разветвителя DMX (например, Involight DMXS4, DMXS6 или DMXS8). -
Seite 51: Подключения В Режиме „Master/Slave
DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.6 Автономный режим: „TRINITY200LED“ может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините „„TRINITY200LED“ от контроллера или другого DMX-устройства и активируйте встроенные программы. Ча ть 4: DMX- аналы. - Seite 52 еж м/Канал Ф н ц я Значен е Оп ан е еж м еж м 25CH 30CH PAN движение по панораме 0-255 PAN движение по панораме 16 бит PAN Fine 0-255 TILT движение по наклону TILT 0-255 TILT движение по наклону 16 бит TILT Fine 0-255 Pan/Tilt скорость...
- Seite 53 Гобо 4 Шейк: с увеличением скорости 110-119 Гобо 5 Шейк: с увеличением скорости 120-129 Гобо 6 Шейк: с увеличением скорости 130-139 Гобо 7 Шейк: с увеличением скорости 140-149 Вращение по часовой стрелке быстро→ медленно 150-202 Вращение против часовой стрелке медленно→ 203-255 быстро...
- Seite 54 Замена гобо: 1. Отсоедините прибор от сети и дайте ему остыть. 2. Снимите обе крышки. Расположите голову так, чтобы передняя линза была направлена вниз 3. Возьмите держатель гобо (3) за его зацепление, слегка приподнимите его с выступа гоборада и извлеките держатель. ВНИМАНИЕ: в случае стеклянных Гобо не прикасайтесь к стеклу пальцами! 5.
- Seite 55 Стат чные гобо:...
- Seite 56 Color Wheel: Cyan Magenta Yellow...
- Seite 57 Ча ть 5: У транен е неполадо . Устройство не работает, или нет света: Проверьте подключение к сети и главный предохранитель. Устройство не реагирует на команды DMX контроллера: -Проверьте правильность распайки разъемов и целостность коммутационных кабелей. -Проверьте настройки DMX адреса и полярность сигнала. -Проверьте, не...
- Seite 58 Ча ть 7: Техн че е хара тер т Модель: TRINITY200LED Категор я: Светодиодная голова вращения Т п: Spot / Wash / Beam Кол че тво LED: LED - т п 200Вт Угол ра рыт я л ча: 5°-42° Стат чны гобо: 7 + открытый...
- Seite 59 дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Де ларац я о оответ тв Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив - Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС...
- Seite 60 Ча ть 9: Гарант я. Ознакомьтесь подробно с действующими гарантийными условиями у своего дилера. Ремонт оборудования INVOLIGHT разрешается проводить только авторизованным дилерам, назначенным компанией INVOLIGHT. Гарантия аннулируется, если неавторизованный сервис, технический персонал или частное лицо попытается вскрыть корпус или отремонтировать устройство. В случае необходимости ремонта или замены, пожалуйста, уточните...
- Seite 61 TRINITY200LED Order code: A-000000-05958 www.destilan-deutschland.de...
