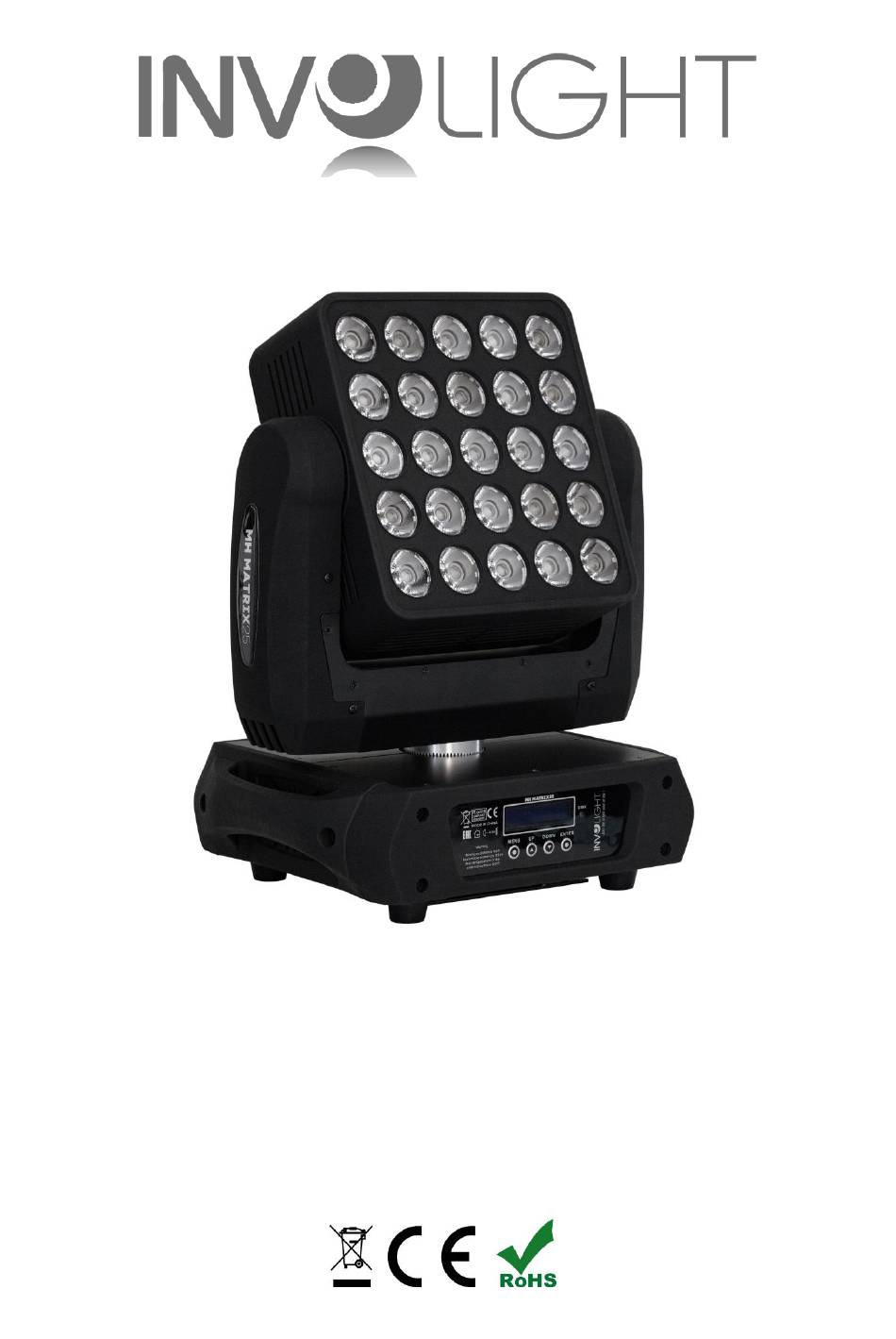

- Seite 1 Bedienungsanleitung MH MATRIX25 Moving Head Wash Pixel control...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 Teil 2: Installation..........................4 Teil 3: Funktionen..........................5 3.1 LCD-Display mit 4-Tasten Bedienung..................5 3.2 Menüstruktur. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „MH MATRIX25“! Mit diesem Gerät sind Sie Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen und professionellen LED DMX Moving Heads. Damit Ihnen Ihr „MH MATRIX25“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „MH MATRIX25“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen. 3.1 LCD-Display mit 4-Tasten Bedienung. Verbinden Sie den „MH MATRIX25 mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „MH MATRIX25“. -
Seite 7: Anschlüsse
Slow Das langsame Automatikprogramm wird abgespielt. Mit dieser Funktion lässt sich die PAN-Bewegung Invert PAN umkehren. Mit dieser Funktion lässt sich die TILT-Bewegung Invert TILT umkehren. In dieser Einstellung schaltet sich das Display 30 Display Set Sekunden nach der letzten Eingabe aus und schaltet sich wieder ein, sobald man eine Einstellung vornimmt. -
Seite 8: Verbindungen In Der Betriebsart „Dmx
Der „MH MATRIX25“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „MH MATRIX25“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „MH MATRIX25“ belegt 19, 29 oder 117 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit... -
Seite 9: Beschreibung
Geschwindigkeit der Dreh-/Kippbewegung PAN/TILT Geschwindigkeit 0 - 255 einstellen, langsam → schnell Dimmer 0 - 255 Dimmer von 0 - 100% 0 - 3 Kein Strobe (Shutter geschlossen) Strobe Effekt, langsam → schnell 4 - 95 Strobe Effekt Zufalls-Strobe-Effekt, langsam → schnell 96 - 176 Gewitter-Effekt, langsam →... - Seite 10 0 - 3 Kein Strobe (Shutter geschlossen) Strobe Effekt, langsam → schnell 4 - 95 Strobe Effekt Zufalls-Strobe-Effekt, langsam → schnell 96 - 176 Gewitter-Effekt, langsam → schnell 177-255 R1 Dimmer 0 - 255 Dimmer rote LED Bereich1 von 0 - 100% G1 Dimmer 0 - 255 Dimmer grüne LED Bereich1 von 0 - 100%...
- Seite 11 Endlos- Kippbewegung einstellen, TILT Endlos-Bewegung 0 - 255 langsam → schnell TILT Fein-Bewegung 0,255 Feinjustierung der Kippbewegung Geschwindigkeit der Dreh-/Kippbewegung PAN/TILT Geschwindigkeit 0 - 255 einstellen, langsam → schnell Dimmer 0 - 255 Dimmer von 0 - 100% 0 - 3 Kein Strobe (Shutter geschlossen) Strobe Effekt, langsam →...
-
Seite 12: Teil 5. Fehlerbehebung
Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten. MH MATRIX25 MODELLBEZEICHNUNG: Produktart: LED Moving Head... -
Seite 13: Abmessungen Und Zeichnungen
MH MATRIX25 Abmessungen und Zeichnungen: Teil 8: Umweltschutz. An alle Einwohner der Europäischen Union: Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät nicht mit dem normalen Hausmüll. Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. -
Seite 14: Teil 9: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 MH MATRIX25 Bestellnummer: A-000000-05929 www.destilan.de...
