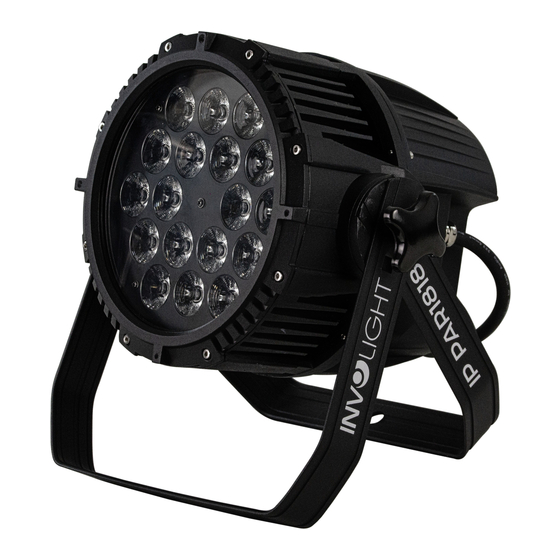

involight IP PAR1818 Bedienungsanleitung
Outdoor led-scheinwerfer
18x rgbwa 5-in-1 led's
Verwandte Anleitungen für involight IP PAR1818
Inhaltszusammenfassung für involight IP PAR1818

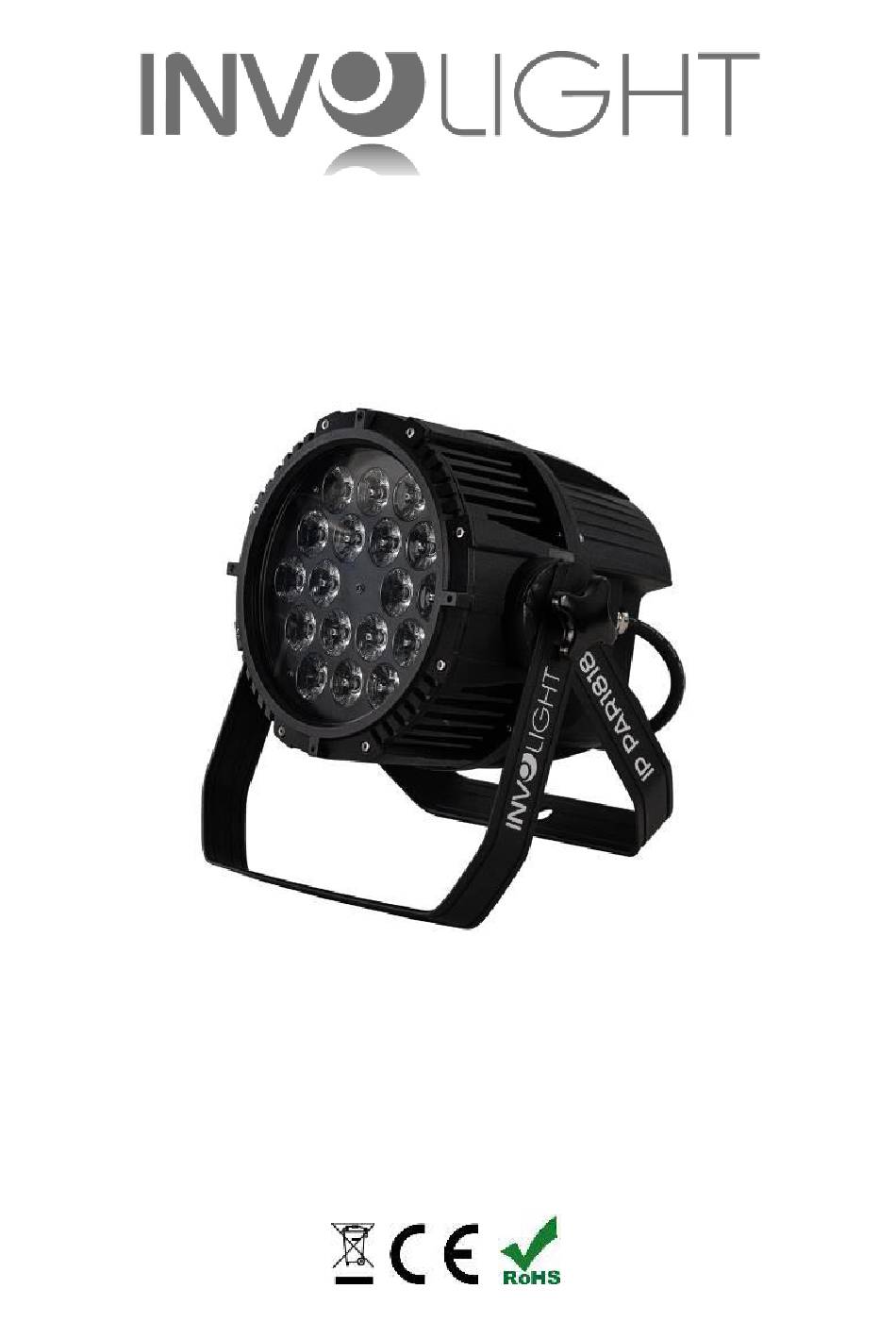

- Seite 1 Bedienungsanleitung User manual Руководство по эксплуатации IP PAR1818 Outdoor LED-Scheinwerfer 18x RGBWA 5-in-1 LED's...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „IP PAR1818“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Outdoor Floor Spots. Damit Ihnen Ihr „IP PAR1818“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Der „IP PAR1818“ ist dank seines stabilen und wetterfesten Gehäuses aus Alu-Druckguss speziell für den Einsatz im Außenbereich konzipiert. Dieses Gerät ist für professionelle Anwendungen vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. -
Seite 6: Teil 3: Funktionen
Das Gerät kann im automatischen, musikgesteuerten, Slave- oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen auf 3, 5, 7 oder 12 Kanälen gesteuert. Sie können den „IP PAR1818“ mit jedem handelsüblichen DMX-Controller steuern. - Seite 7 Modus Menü Beschreibung DMX-Kanal-Modus auswählen und DMX Startadresse einstellen. DMX Modus Auswahl der DMX-Betriebmodi Rot Intensität 0% - 100% Grün Intensität 0% - 100% Blau Intensität 0% - 100% Farbmischung Weiß Intensität 0% - 100% Amber Intensität 0% - 100% UV Intensität 0-100% Farbwechsel im Sound Modus Farbwechsel im Fading-Modus.
-
Seite 8: Belegung Der Dmx Kanäle In Der Übersicht
Im [POW]-Menü können Sie die Leistungsaufnahme einstellen. Die Leistungsaufnahme beträgt ca. 55W im [NORM]-Modus und 105W im [HIGH]-Modus. In dieser Version nicht aktiviert Software-Version des Geräts 3.3 Belegung der DMX Kanäle in der Übersicht: 3-Kanal Modus Wert Kanal Funktion 0-255 H hue (Farbwert) (0-100%) 0-255 S saturation (Farbsättigung) (0-100%) -
Seite 9: Verbindungen In Der Betriebsart „Dmx
12-Kanal Modus: Wert Kanal Funktion Dimmer: Helligkeit, Wert zwischen „000“ und „255“ 0-255 Intensität Rot, Wert zwischen „000“ und „255“ 0-255 Intensität Grün, Wert zwischen „000“ und „255“ 0-255 Intensität Blau, Wert zwischen „000“ und „255“ 0-255 Intensität Weiß, Wert zwischen „000“ und „255“ 0-255 Intensität Amber, Wert zwischen „000“... -
Seite 10: Stand-Alone-Betrieb
XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der DMX-Linie gesteckt wird. 3.5 Stand-Alone-Betrieb: Der „IP PAR1818“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „IP PAR1818“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht:... -
Seite 11: Teil 5: Wartung
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Teil 6: Technische Daten: IP PAR1818 MODELLBEZEICHNUNG: Produktart: Outdoor LED Scheinwerfer... -
Seite 12: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 13 IP PAR1818 Bestellnummer: A-000000-05930 www.destilan.de...
- Seite 25 IP PAR1818 Order refference: A-000000-05930 www.destilan.de...
- Seite 38 IP PAR1818 Order Code: A-000000-05930...
