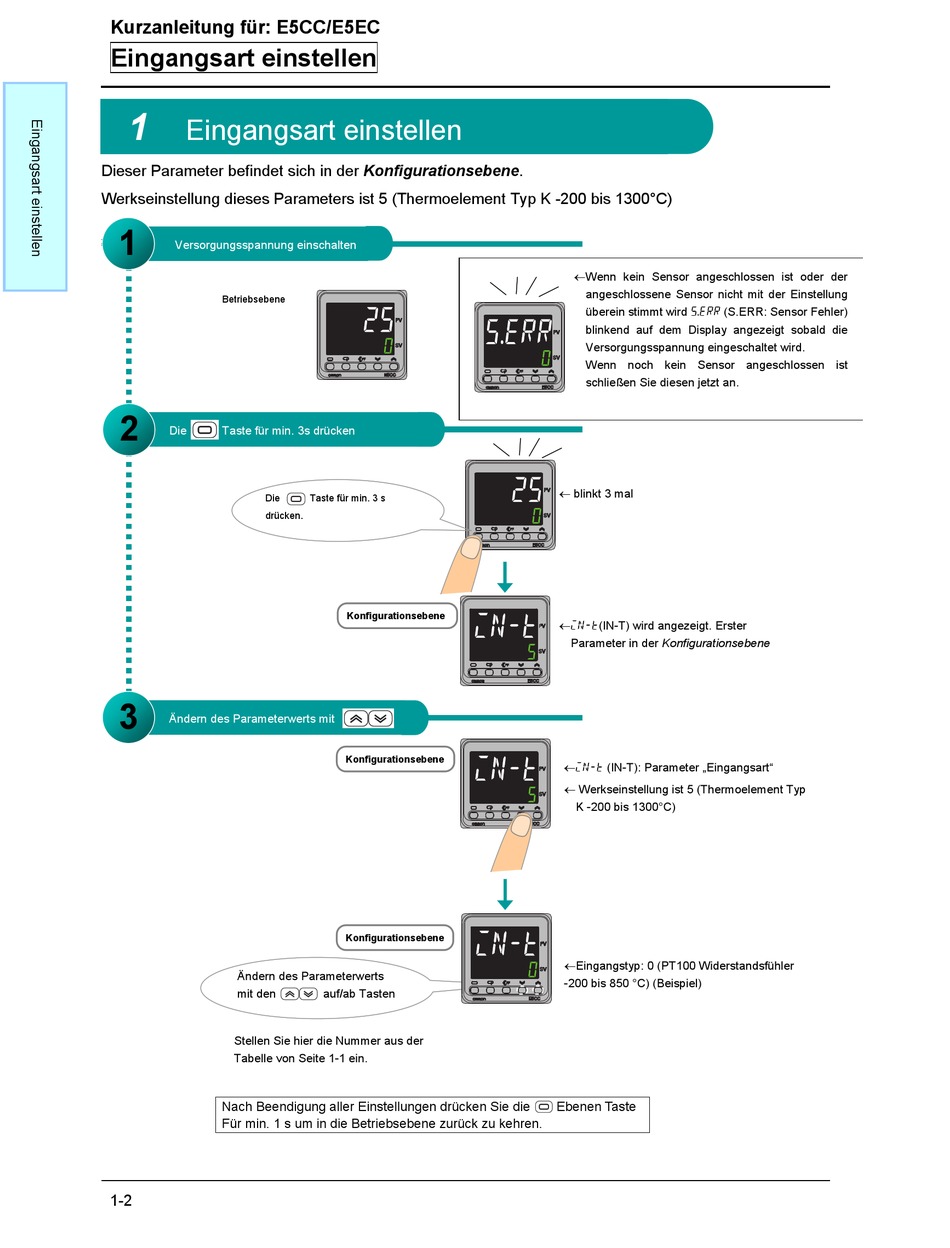

Kurzanleitung für: E5CC/E5EC
Eingangsart einstellen
1
Eingangsart einstellen
Dieser Parameter befindet sich in der Konfigurationsebene.
Werkseinstellung dieses Parameters ist 5 (Thermoelement Typ K -200 bis 1300°C)
1
¥
Versorgungsspannung einschalten
Betriebsebene
2
Die
Taste für min. 3s drücken
Die
drücken.
3
Ändern des Parameterwerts mit
Ändern des Parameterwerts
mit den
Stellen Sie hier die Nummer aus der
Tabelle von Seite 1-1 ein.
Nach Beendigung aller Einstellungen drücken Sie die
Für min. 1 s um in die Betriebsebene zurück zu kehren.
1-2
Taste für min. 3 s
Konfigurationsebene
Konfigurationsebene
Konfigurationsebene
auf/ab Tasten
Wenn kein Sensor angeschlossen ist oder der
angeschlossene Sensor nicht mit der Einstellung
überein stimmt wird s.err (S.ERR: Sensor Fehler)
blinkend auf dem Display angezeigt sobald die
Versorgungsspannung eingeschaltet wird.
Wenn noch kein Sensor angeschlossen ist
schließen Sie diesen jetzt an.
blinkt 3 mal
in-t(IN-T) wird angezeigt. Erster
Parameter in der Konfigurationsebene
in-t (IN-T): Parameter „Eingangsart"
Werkseinstellung ist 5 (Thermoelement Typ
K -200 bis 1300°C)
Eingangstyp: 0 (PT100 Widerstandsfühler
-200 bis 850 °C) (Beispiel)
Ebenen Taste
